AUFSTELLUNG UND ANSCHLÜSSE
■ Anschluss einer Linearendstufe (Fortsetzung)

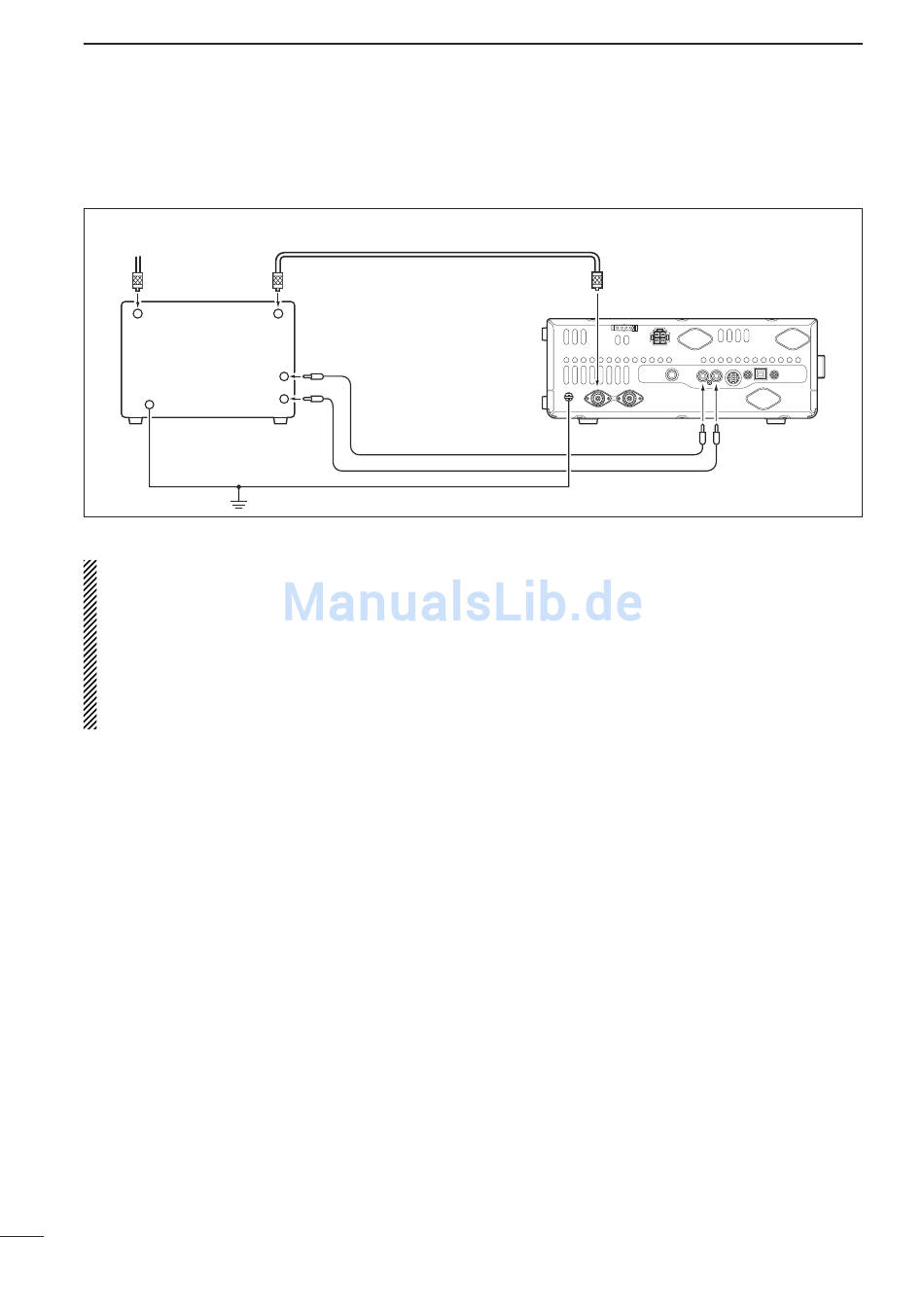

D Anschluss einer Linearendstufe fremder Hersteller
zur Antenne
RF OUTPUT
GND
Linearendstufe
(Fremdfabrikat)
R WARNUNG!
• Stellen Sie, wie in der Anleitung der Linearendstufe beschrieben, die Ausgangsleistung des Trans cei vers und
den ALC-Ausgangspegel ein.
• Der ALC-Eingangspegel am Transceiver muss im Bereich von 0 V bis –3 V liegen und darf keine po sitiven
Werte annehmen. Unkorrekte ALC- und HF-Leistungseinstellungen stellen eine Brandgefahr dar und können
die Linearendstufe beschädigen.
• Die maximale Belastbarkeit des Steuerausgangs [SEND] am IC-7410 (ACC-Buchse Pin 3) beträgt 16 V Gleich-
spannung und 0,5 A. Be nut zen Sie ein zusätzliches externes Relais, wenn die angeschlossene Linear endstufe
höhere Steuer span nungen und/oder Ströme erfordert.
21
50-Ω-Koaxialkabel
RF INPUT
ALC
SEND
Erde
[ANT1]
Transceiver
[GND]
[ALC]
[SEND]
