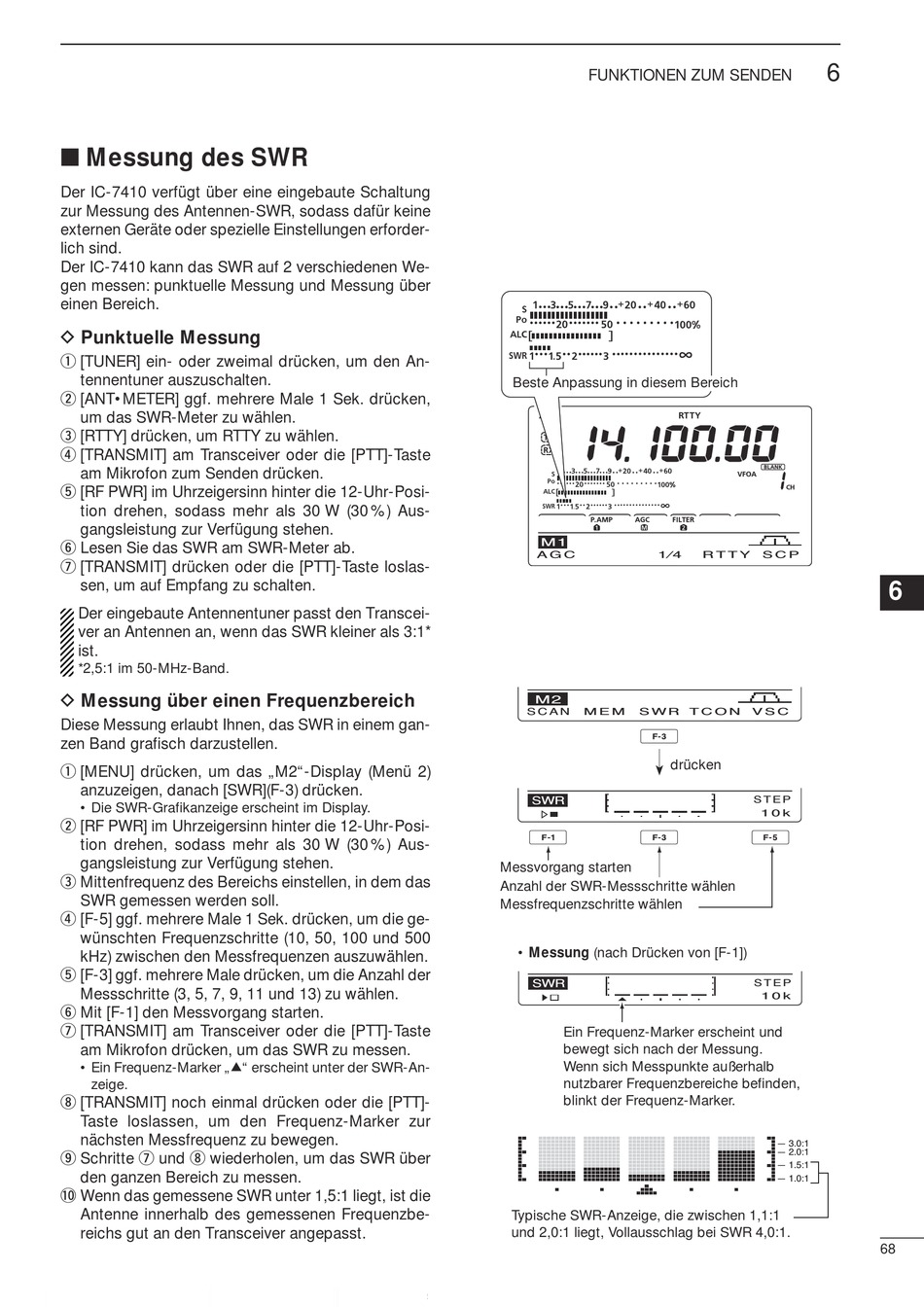

■ Messung des SWR
Der IC-7410 verfügt über eine eingebaute Schaltung
zur Messung des Antennen-SWR, sodass dafür keine
externen Geräte oder spezielle Einstellungen erfor der-
lich sind.
Der IC-7410 kann das SWR auf 2 verschiedenen We-
gen messen: punktuelle Messung und Messung über
einen Be reich.
D Punktuelle Messung
q [TUNER] ein- oder zweimal drücken, um den An-
tennentuner aus zu schalten.
w [ANT•METER] ggf. mehrere Male 1 Sek. drücken,
um das SWR-Meter zu wählen.
e [RTTY] drücken, um RTTY zu wählen.
r [TRANSMIT] am Transceiver oder die [PTT]-Taste
am Mik rofon zum Senden drücken.
t [RF PWR] im Uhrzeigersinn hinter die 12-Uhr-Posi-
tion drehen, sodass mehr als 30 W (30 %) Aus -
gangs leistung zur Verfügung stehen.
y Lesen Sie das SWR am SWR-Meter ab.
u [TRANSMIT] drücken oder die [PTT]-Taste loslas-
sen, um auf Empfang zu schalten.
Der eingebaute Antennentuner passt den Transcei-
ver an Antennen an, wenn das SWR kleiner als 3:1*
ist.
*2,5:1 im 50-MHz-Band.
D Messung über einen Frequenzbereich
Diese Messung erlaubt Ihnen, das SWR in einem gan-
zen Band grafisch darzustellen.
q [MENU] drücken, um das „M2"-Display (Menü 2)
anzuzeigen, danach [SWR](F-3) drücken.
• Die SWR-Grafikanzeige erscheint im Display.
w [RF PWR] im Uhrzeigersinn hinter die 12-Uhr-Posi-
tion drehen, sodass mehr als 30 W (30 %) Aus -
gangs leistung zur Verfügung stehen.
e Mittenfrequenz des Bereichs einstellen, in dem das
SWR gemessen werden soll.
r [F-5] ggf. mehrere Male 1 Sek. drücken, um die ge -
wünschten Frequenzschritte (10, 50, 100 und 500
kHz) zwischen den Messfrequenzen auszuwählen.
t [F-3] ggf. mehrere Male drücken, um die Anzahl der
Messschritte (3, 5, 7, 9, 11 und 13) zu wählen.
y Mit [F-1] den Messvorgang starten.
u [TRANSMIT] am Transceiver oder die [PTT]-Taste
am Mik rofon drücken, um das SWR zu messen.
• Ein Frequenz-Marker „∫" erscheint unter der SWR-An-
zeige.
i [TRANSMIT] noch einmal drücken oder die [PTT]-
Taste loslassen, um den Frequenz-Marker zur
nächsten Messfrequenz zu bewegen.
o Schritte u und i wiederholen, um das SWR über
den ganzen Bereich zu messen.
!0 Wenn das gemessene SWR unter 1,5:1 liegt, ist die
Antenne innerhalb des gemessenen Frequenzbe-
reichs gut an den Transceiver angepasst.
FUNKTIONEN ZUM SENDEN
Beste Anpassung in diesem Bereich
M1
A G C
1 ⁄ 4
M2
S C A N
M E M
S W R T C O N
drücken
SWR
Messvorgang starten
Anzahl der SWR-Messschritte wählen
Messfrequenzschritte wählen
• Messung (nach Drücken von [F-1])
SWR
Ein Frequenz-Marker erscheint und
bewegt sich nach der Messung.
Wenn sich Messpunkte außerhalb
nutzbarer Frequenzbereiche befi nden,
blinkt der Frequenz-Marker.
Typische SWR-Anzeige, die zwischen 1,1:1
und 2,0:1 liegt, Vollausschlag bei SWR 4,0:1.
6
R T T Y
S C P
V S C
S T E P
1 0 k
S T E P
1 0 k
— 3.0:1
— 2.0:1
— 1.5:1
— 1.0:1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
68
