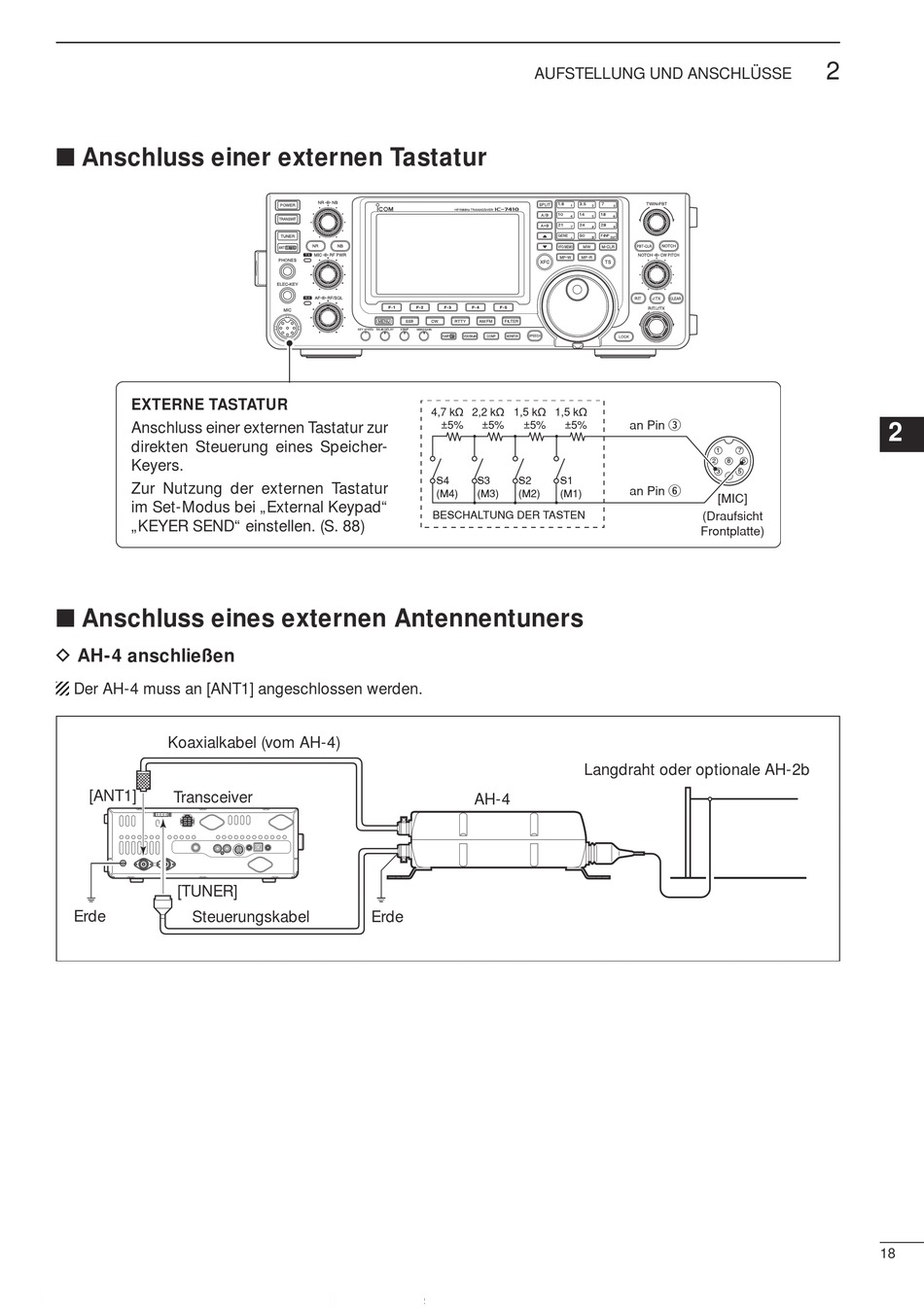

■ Anschluss einer externen Tastatur
EXTERNE TASTATUR
Anschluss einer externen Tastatur zur
direkten Steuerung eines Speicher-
Keyers.
Zur Nutzung der externen Tastatur
im Set-Modus bei „External Keypad"
„KEYER SEND" einstellen. (S. 88)
■ Anschluss eines externen Antennentuners
D AH-4 anschließen
Der AH-4 muss an [ANT1] angeschlossen werden.
Koaxialkabel (vom AH-4)
[ANT1]
Transceiver
[TUNER]
Erde
Steuerungskabel
AUFSTELLUNG UND ANSCHLÜSSE
4,7 kø
2,2 kø
1,5 kø
± 5%
± 5%
± 5%
S4
S3
S2
(M4)
(M3)
(M2)
BESCHALTUNG DER TASTEN
AH-4
Erde
1,5 kø
an Pin e
± 5%
1
2
8
3
4
S1
an Pin y
(M1)
[MIC]
(Draufsicht
Frontplatte)
Langdraht oder optionale AH-2b
2
1
2
7
6
3
5
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
18
