Gerätebeschreibung; Bedienelemente Und Anschlüsse - Icom IC-R30 Bedienungsanleitung

2

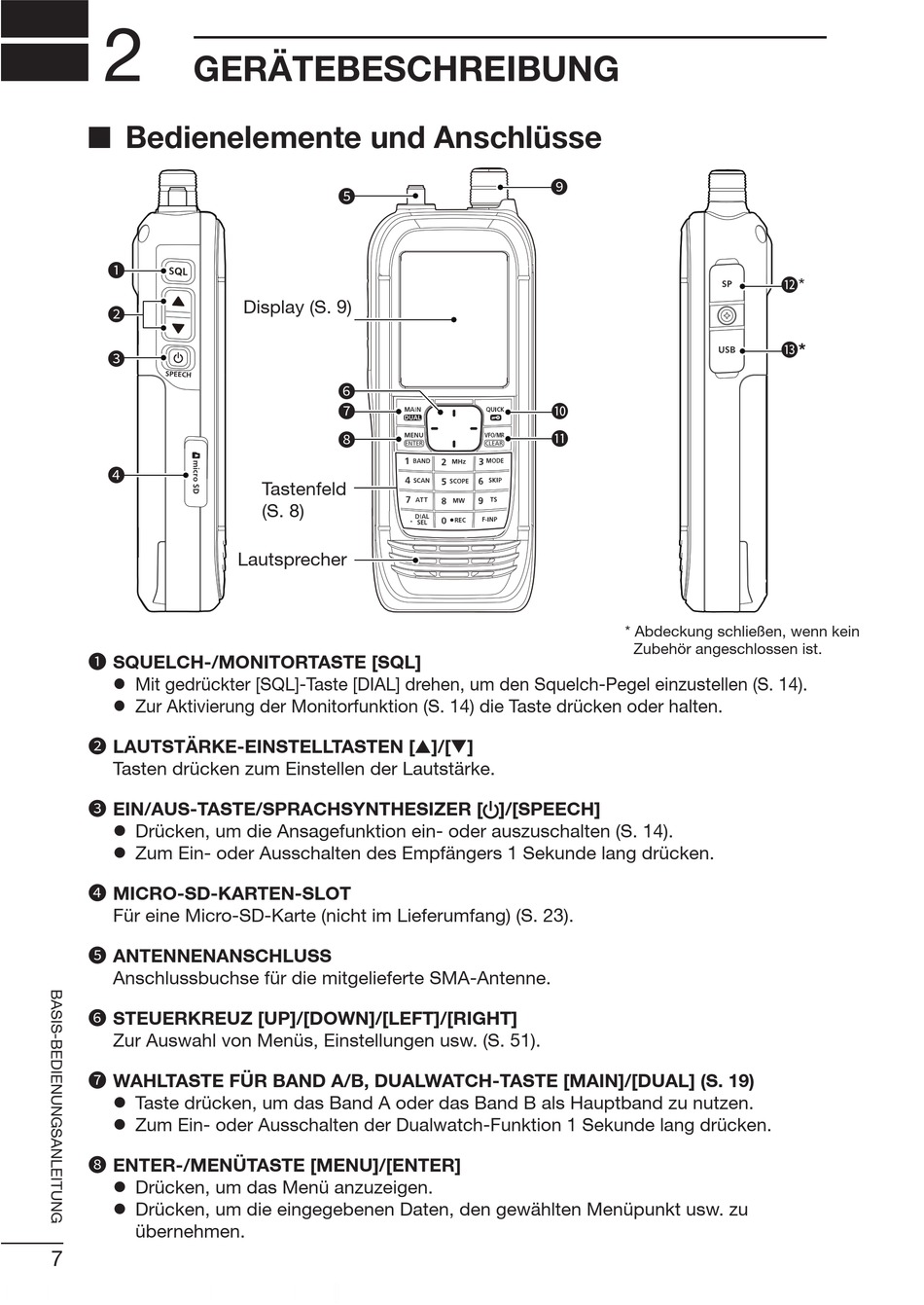

GERÄTEBESCHREIBUNG
■ Bedienelemente und Anschlüsse
1
2
3
4
1 SQUELCH-/MONITORTASTE [SQL]
z Mit gedrückter [SQL]-Taste [DIAL] drehen, um den Squelch-Pegel einzustellen (S. 14).
z Zur Aktivierung der Monitorfunktion (S. 14) die Taste drücken oder halten.
2 LAUTSTÄRKE-EINSTELLTASTEN [▲]/[▼]
Tasten drücken zum Einstellen der Lautstärke.
3 EIN/AUS-TASTE/SPRACHSYNTHESIZER [ ]/[SPEECH]
z Drücken, um die Ansagefunktion ein- oder auszuschalten (S. 14).
z Zum Ein- oder Ausschalten des Empfängers 1 Sekunde lang drücken.
4 MICRO-SD-KARTEN-SLOT
Für eine Micro-SD-Karte (nicht im Lieferumfang) (S. 23).
5 ANTENNENANSCHLUSS
Anschlussbuchse für die mitgelieferte SMA-Antenne.
6 STEUERKREUZ [UP]/[DOWN]/[LEFT]/[RIGHT]
Zur Auswahl von Menüs, Einstellungen usw. (S. 51).
7 WAHLTASTE FÜR BAND A/B, DUALWATCH-TASTE [MAIN]/[DUAL] (S. 19)
z Taste drücken, um das Band A oder das Band B als Hauptband zu nutzen.
z Zum Ein- oder Ausschalten der Dualwatch-Funktion 1 Sekunde lang drücken.
8 ENTER-/MENÜTASTE [MENU]/[ENTER]
z Drücken, um das Menü anzuzeigen.
z Drücken, um die eingegebenen Daten, den gewählten Menüpunkt usw. zu
übernehmen.
7
5
Display (S. 9)
6
7
8
Tastenfeld
(S. 8)
Lautsprecher
9
10
11
* Abdeckung schließen, wenn kein
Zubehör angeschlossen ist.
*
12
*
13
