5

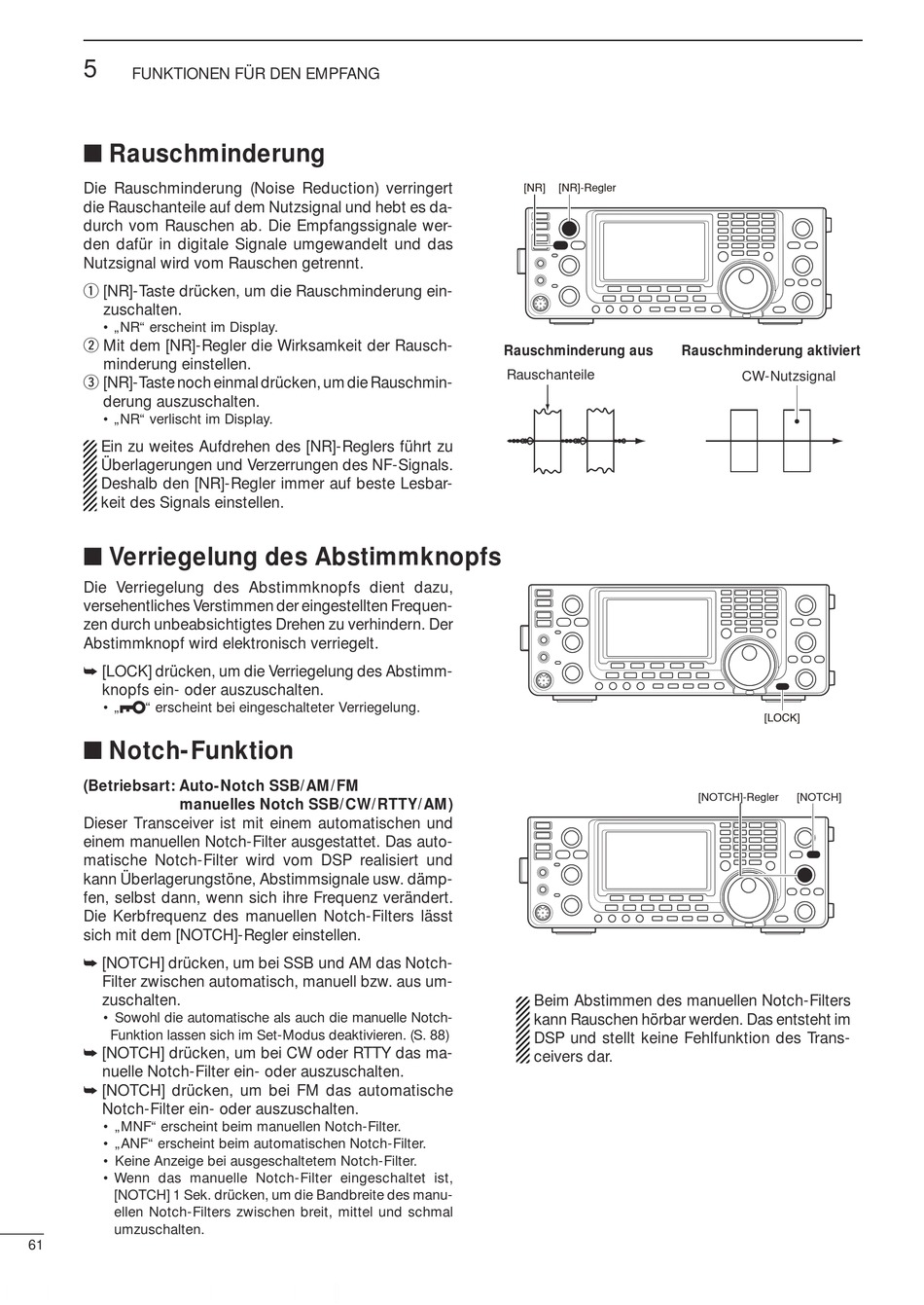

FUNKTIONEN FÜR DEN EMPFANG
■ Rauschminderung
Die Rauschminderung (Noise Reduction) verringert
die Rauschanteile auf dem Nutzsignal und hebt es da-
durch vom Rauschen ab. Die Empfangssignale wer-
den dafür in digitale Signale umgewandelt und das
Nutz signal wird vom Rauschen getrennt.
q [NR]-Taste drücken, um die Rauschminderung ein-
zu schal ten.
• „NR" erscheint im Display.
w Mit dem [NR]-Regler die Wirksamkeit der Rausch-
minderung einstellen.
e [NR]-Taste noch einmal drücken, um die Rauschmin-
derung auszuschalten.
• „NR" verlischt im Display.
Ein zu weites Aufdrehen des [NR]-Reglers führt zu
Überlagerungen und Verzerrungen des NF-Signals.
Deshalb den [NR]-Regler immer auf beste Les bar-
keit des Signals einstellen.
■ Verriegelung des Abstimmknopfs
Die Verriegelung des Abstimmknopfs dient dazu,
ve r se hentliches Verstimmen der eingestellten Frequen-
zen durch unbeabsichtigtes Drehen zu verhindern. Der
Abstimmknopf wird elek tro nisch verriegelt.
➥ [LOCK] drücken, um die Ver rie ge lung des Abstimm-
knopfs ein- oder auszuschalten.
• „
" erscheint bei eingeschalteter Verriegelung.
■ Notch-Funktion
(Betriebsart: Auto-Notch SSB/AM/FM
manuelles Notch SSB/CW/RTTY/AM)
Dieser Transceiver ist mit einem automatischen und
einem manuellen Notch-Filter ausgestattet. Das auto -
matische Notch-Filter wird vom DSP realisiert und
kann Über lagerungstöne, Ab stimm sig nale usw. dämp-
fen, selbst dann, wenn sich ihre Fre quenz ver ändert.
Die Kerb fre quenz des manuellen Notch-Fil ters lässt
sich mit dem [NOTCH]-Regler einstellen.
➥ [NOTCH] drücken, um bei SSB und AM das Notch-
Filter zwischen automatisch, manuell bzw. aus um -
zuschalten.
• Sowohl die automatische als auch die manuelle Notch-
Funktion lassen sich im Set-Modus deaktivieren. (S. 88)
➥ [NOTCH] drücken, um bei CW oder RTTY das ma-
nuelle Notch-Filter ein- oder auszuschalten.
➥ [NOTCH] drücken, um bei FM das automatische
Notch-Filter ein- oder auszuschalten.
• „MNF" erscheint beim manuellen Notch-Filter.
• „ANF" erscheint beim automatischen Notch-Filter.
• Keine Anzeige bei ausgeschaltetem Notch-Filter.
• Wenn das manuelle Notch-Filter eingeschaltet ist,
[NOTCH] 1 Sek. drücken, um die Bandbreite des ma nu -
ellen Notch-Filters zwischen breit, mittel und schmal
umzuschalten.
61
[NR]
[NR]-Regler
Rauschminderung aus
Rauschanteile
Beim Abstimmen des manuellen Notch-Filters
kann Rau schen hörbar werden. Das entsteht im
DSP und stellt keine Fehlfunktion des Trans-
ceivers dar.
Rauschminderung aktiviert
CW-Nutzsignal
[LOCK]
[NOTCH]-Regler
[NOTCH]
