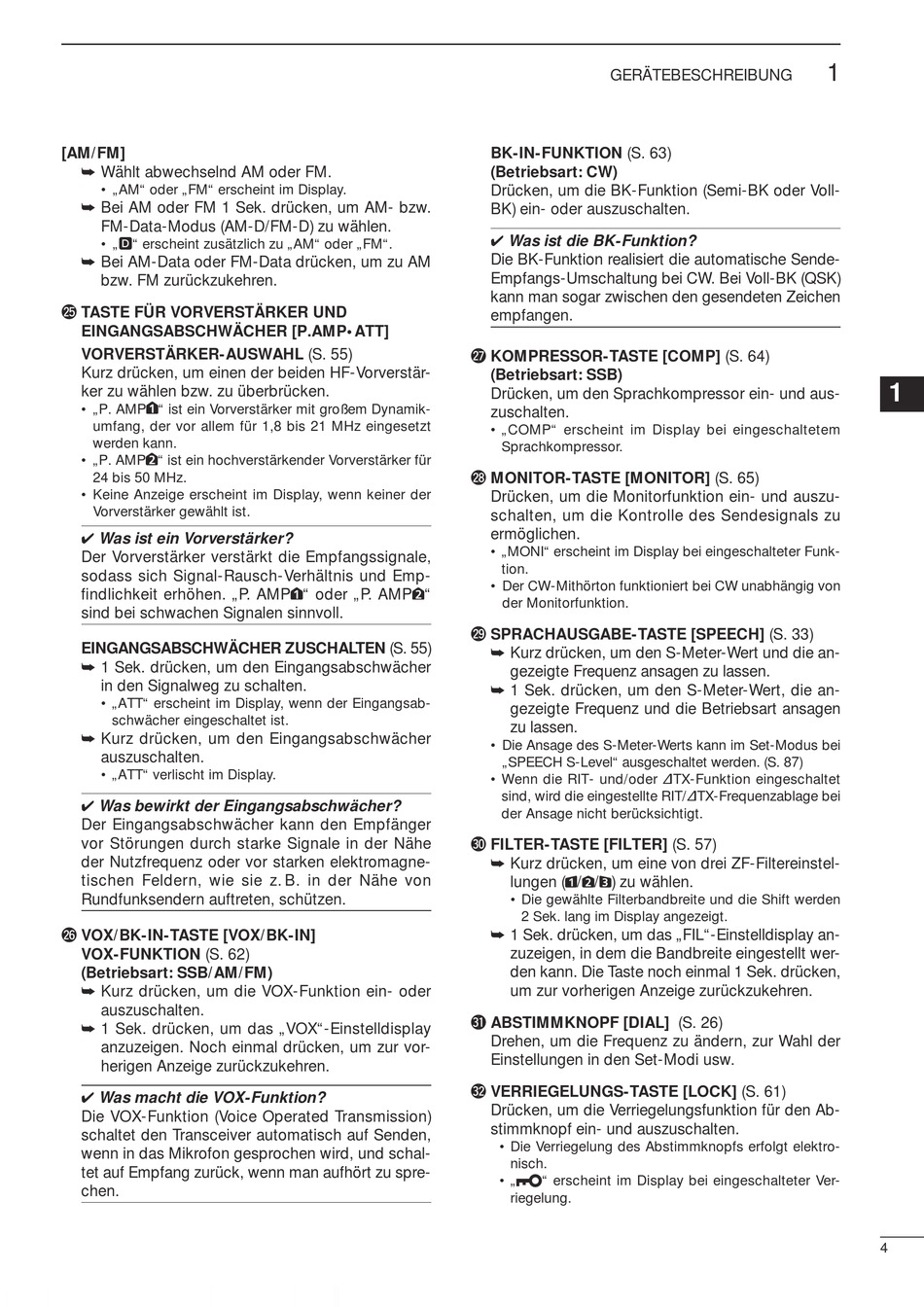

[AM/FM]
➥ Wählt abwechselnd AM oder FM.
• „AM" oder „FM" erscheint im Display.
➥ Bei AM oder FM 1 Sek. drücken, um AM- bzw.
FM-Data-Modus (AM-D/FM-D) zu wählen.
• „D" erscheint zusätzlich zu „AM" oder „FM".
➥ Bei AM-Data oder FM-Data drücken, um zu AM
bzw. FM zurückzukehren.
@5 TASTE FÜR VORVERSTÄRKER UND
EINGANGSABSCHWÄCHER [P.AMP•ATT]
VORVERSTÄRKER-AUSWAHL (S. 55)
Kurz drücken, um einen der beiden HF-Vor ver stär-
ker zu wählen bzw. zu überbrü cken.
• „P. AMP " ist ein Vorverstärker mit großem Dynamik-
umfang, der vor allem für 1,8 bis 21 MHz eingesetzt
werden kann.
• „P. AMP " ist ein hochverstärkender Vorverstärker für
24 bis 50 MHz.
• Keine Anzeige erscheint im Display, wenn keiner der
Vorverstärker gewählt ist.
✔ Was ist ein Vorverstärker?
Der Vorverstärker verstärkt die Emp fangssignale,
sodass sich Signal-Rausch-Verhältnis und Emp-
fi ndlichkeit erhöhen. „P. AMP " oder „P. AMP "
sind bei schwachen Signalen sinnvoll.
EINGANGSABSCHWÄCHER ZUSCHALTEN (S. 55)
➥ 1 Sek. drücken, um den Eingangsabschwächer
in den Signalweg zu schalten.
• „ATT" erscheint im Display, wenn der Eingangsab-
schwächer eingeschaltet ist.
➥ Kurz drücken, um den Eingangsabschwächer
auszuschalten.
• „ATT" verlischt im Display.
✔ Was bewirkt der Eingangsabschwächer?
Der Eingangsabschwächer kann den Empfänger
vor Stö run gen durch starke Signale in der Nähe
der Nutzfrequenz oder vor starken elektromagne-
tischen Feldern, wie sie z. B. in der Nähe von
Rund funksendern auftreten, schützen.
@6 VOX/BK-IN-TASTE [VOX/BK-IN]
VOX-FUNKTION (S. 62)
(Betriebsart: SSB/AM/FM)
➥ Kurz drücken, um die VOX-Funktion ein- oder
auszuschalten.
➥ 1 Sek. drücken, um das „VOX"-Einstelldisplay
anzuzeigen. Noch einmal drücken, um zur vor-
herigen Anzeige zurückzukehren.
✔ Was macht die VOX-Funktion?
Die VOX-Funktion (Voice Operated Transmission)
schaltet den Transceiver automatisch auf Senden,
wenn in das Mikrofon gesprochen wird, und schal-
tet auf Empfang zurück, wenn man aufhört zu spre -
chen.
GERÄTEBESCHREIBUNG
BK-IN-FUNKTION (S. 63)
(Betriebsart: CW)
Drücken, um die BK-Funktion (Semi-BK oder Voll-
BK) ein- oder aus zuschalten.
✔ Was ist die BK-Funktion?
Die BK-Funktion realisiert die automatische Sen de-
Emp fangs-Umschaltung bei CW. Bei Voll-BK (QSK)
kann man sogar zwischen den gesendeten Zeichen
empfangen.
@7 KOMPRESSOR-TASTE [COMP] (S. 64)
(Betriebsart: SSB)
Drücken, um den Sprachkom pressor ein- und aus-
zuschalten.
• „COMP" erscheint im Display bei eingeschaltetem
Sprachkompressor.
@8 MONITOR-TASTE [MONITOR] (S. 65)
Drücken, um die Monitorfunktion ein- und auszu-
schalten, um die Kontrolle des Sendesignals zu
ermöglichen.
• „MONI" erscheint im Display bei eingeschalteter Funk-
tion.
• Der CW-Mithörton funktioniert bei CW unabhängig von
der Monitorfunktion.
@9 SPRACHAUSGABE-TASTE [SPEECH] (S. 33)
➥ Kurz drücken, um den S-Meter-Wert und die an-
gezeigte Frequenz ansagen zu lassen.
➥ 1 Sek. drücken, um den S-Meter-Wert, die an-
gezeigte Frequenz und die Betriebsart ansagen
zu lassen.
• Die Ansage des S-Meter-Werts kann im Set-Modus bei
„SPEECH S-Level" ausgeschaltet werden. (S. 87)
• Wenn die RIT- und/oder ∂TX-Funktion eingeschaltet
sind, wird die eingestellte RIT/∂TX-Frequenzablage bei
der Ansage nicht berücksichtigt.
#0 FILTER-TASTE [FILTER] (S. 57)
➥ Kurz drücken, um eine von drei ZF-Filtereinstel-
lungen ( / / ) zu wählen.
• Die gewählte Filterbandbreite und die Shift werden
2 Sek. lang im Display angezeigt.
➥ 1 Sek. drücken, um das „FIL"-Einstelldisplay an-
zuzeigen, in dem die Bandbreite eingestellt wer-
den kann. Die Taste noch einmal 1 Sek. drücken,
um zur vorherigen Anzeige zurückzukehren.
#1 ABSTIMMKNOPF [DIAL] (S. 26)
Drehen, um die Frequenz zu ändern, zur Wahl der
Einstellungen in den Set-Modi usw.
#2 VERRIEGELUNGS-TASTE [LOCK] (S. 61)
Drücken, um die Verriegelungsfunktion für den Ab-
stimmknopf ein- und auszuschalten.
• Die Verriegelung des Abstimmknopfs erfolgt elektro-
nisch.
• „
" erscheint im Display bei eingeschalteter Ver-
riegelung.
