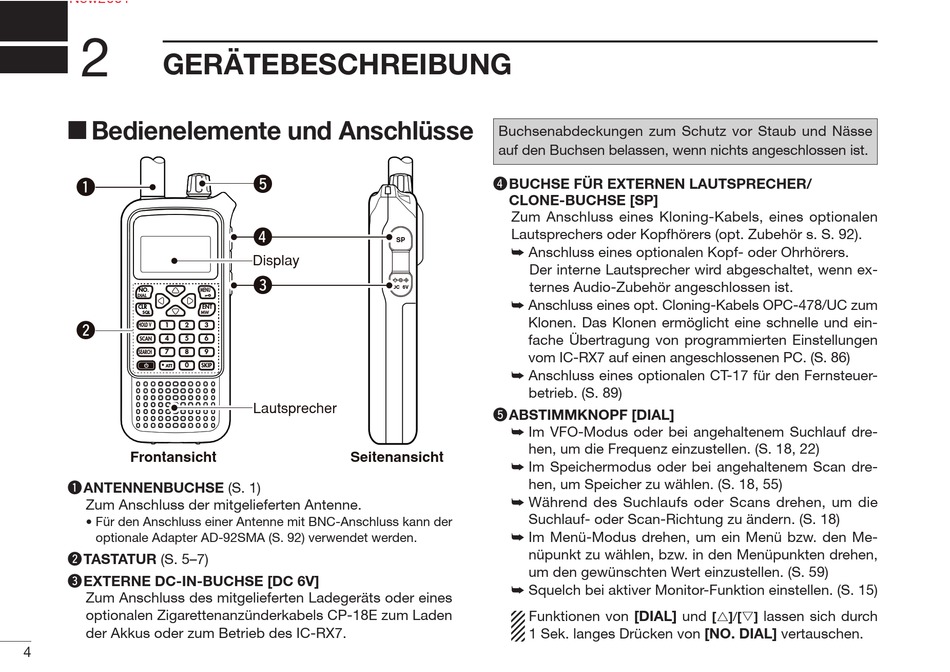

GERÄTEBESCHREIBUNG
Bedienelemente und Anschlüsse
q
NO.
MENU
DIAL
CLR
ENT
SQL
MW
w
1
2
HOLD V
4
5
SCAN
7
8
SEARCH
.
0
SKIP
ATT
Frontansicht
q ANTENNENBUCHSE (S. 1)
Zum Anschluss der mitgelieferten Antenne.
• Für den Anschluss einer Antenne mit BNC-Anschluss kann der
optionale Adapter AD-92SMA (S. 92) verwendet werden.
w TASTATUR (S. 5–7)
e EXTERNE DC-IN-BUCHSE [DC 6V]
Zum Anschluss des mitgelieferten Ladegeräts oder eines
optio nalen Zigarettenanzünderkabels CP-18E zum Laden
der Akkus oder zum Betrieb des IC-RX7.
4
t
r
Display
e
3
6
9
Lautsprecher
Seitenansicht
Buchsenabdeckungen zum Schutz vor Staub und Nässe
auf den Buchsen belassen, wenn nichts angeschlossen ist.
r BUCHSE FÜR EXTERNEN LAUTSPRECHER/
CLONE-BUCHSE [SP]
Zum Anschluss eines Kloning-Kabels, eines optionalen
Lautsprechers oder Kopfhörers (opt. Zubehör s. S. 92).
SP
Anschluss eines optionalen Kopf- oder Ohrhörers.
Der interne Lautsprecher wird abgeschaltet, wenn ex-
ternes Audio-Zubehör angeschlossen ist.
DC
6V
Anschluss eines opt. Cloning-Kabels OPC-478/UC zum
Klonen. Das Klonen ermöglicht eine schnelle und ein-
fache Übertragung von programmierten Einstellungen
vom IC-RX7 auf einen angeschlossenen PC. (S. 86)
Anschluss eines optionalen CT-17 für den Fernsteuer-
betrieb. (S. 89)
t ABSTIMMKNOPF [DIAL]
Im VFO-Modus oder bei angehaltenem Suchlauf dre-
hen, um die Frequenz einzustellen. (S. 18, 22)
Im Speichermodus oder bei angehaltenem Scan dre-
hen, um Speicher zu wählen. (S. 18, 55)
Während des Suchlaufs oder Scans drehen, um die
Suchlauf- oder Scan-Richtung zu ändern. (S. 18)
Im Menü-Modus drehen, um ein Menü bzw. den Me-
nüpunkt zu wählen, bzw. in den Menüpunkten drehen,
um den gewünschten Wert einzustellen. (S. 59)
Squelch bei aktiver Monitor-Funktion einstel len. (S. 15)
Funktionen von [DIAL] und
1 Sek. langes Drücken von [NO. DIAL] vertauschen.
lassen sich durch
[r]/[s]
