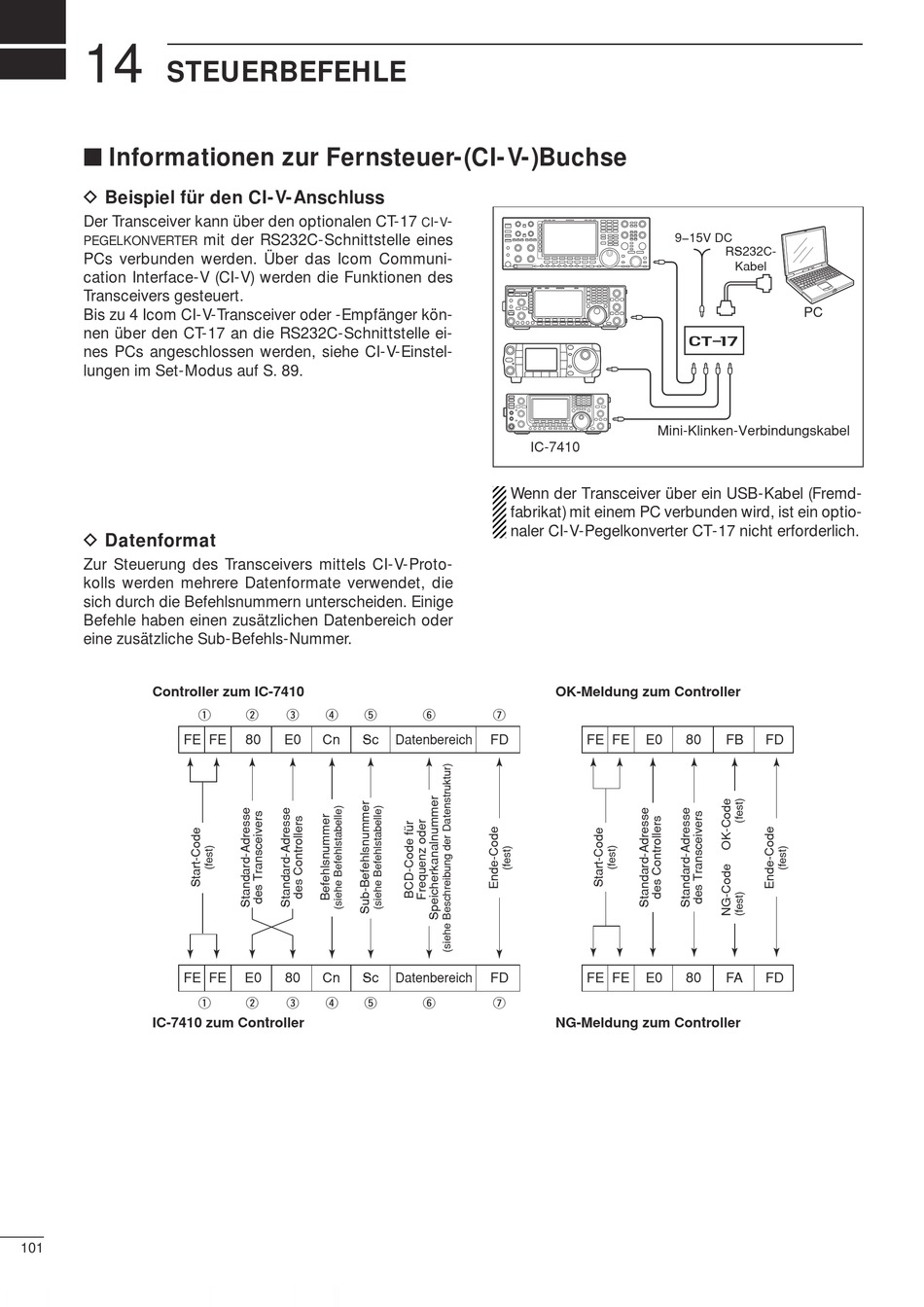

STEUERBEFEHLE
■ Informationen zur Fernsteuer-(CI-V-)Buchse
D Beispiel für den CI-V-Anschluss
Der Transceiver kann über den optionalen CT-17
PEGELKONVERTER
PCs verbunden werden. Über das Icom Communi -
ca tion Interface-V (CI-V) werden die Funktionen des
Transceivers gesteuert.
Bis zu 4 Icom CI-V-Transceiver oder -Empfänger kön-
nen über den CT-17 an die RS232C-Schnittstelle ei-
nes PCs angeschlossen werden, siehe CI-V-Ein ste l -
lungen im Set-Modus auf S. 89.
D Datenformat
Zur Steuerung des Transceivers mittels CI-V-Pro to-
kolls werden mehrere Datenformate verwendet, die
sich durch die Befehlsnummern unterscheiden. Ei ni ge
Befehle haben einen zusätzlichen Datenbereich oder
eine zusätzliche Sub-Befehls-Nummer.
Controller zum IC-7410
FE FE
FE FE
IC-7410 zum Controller
101
mit der RS232C-Schnittstelle eines
q
w
e
r
t
80
E0
Cn
Sc
E0
80
Cn
Sc
q
w
e
r
t
-
-
CI
V
IC-7410
Wenn der Transceiver über ein USB-Kabel (Fremd-
fabrikat) mit einem PC verbunden wird, ist ein optio-
naler CI-V-Pegelkonverter CT-17 nicht erforderlich.
OK-Meldung zum Controller
y
u
Datenbereich
FD
Datenbereich
FD
y
u
NG-Meldung zum Controller
9−15V DC
RS232C-
Kabel
ct-17
Mini-Klinken-Verbindungskabel
FE FE
E0
80
FB
FE FE
E0
80
FA
PC
FD
FD
