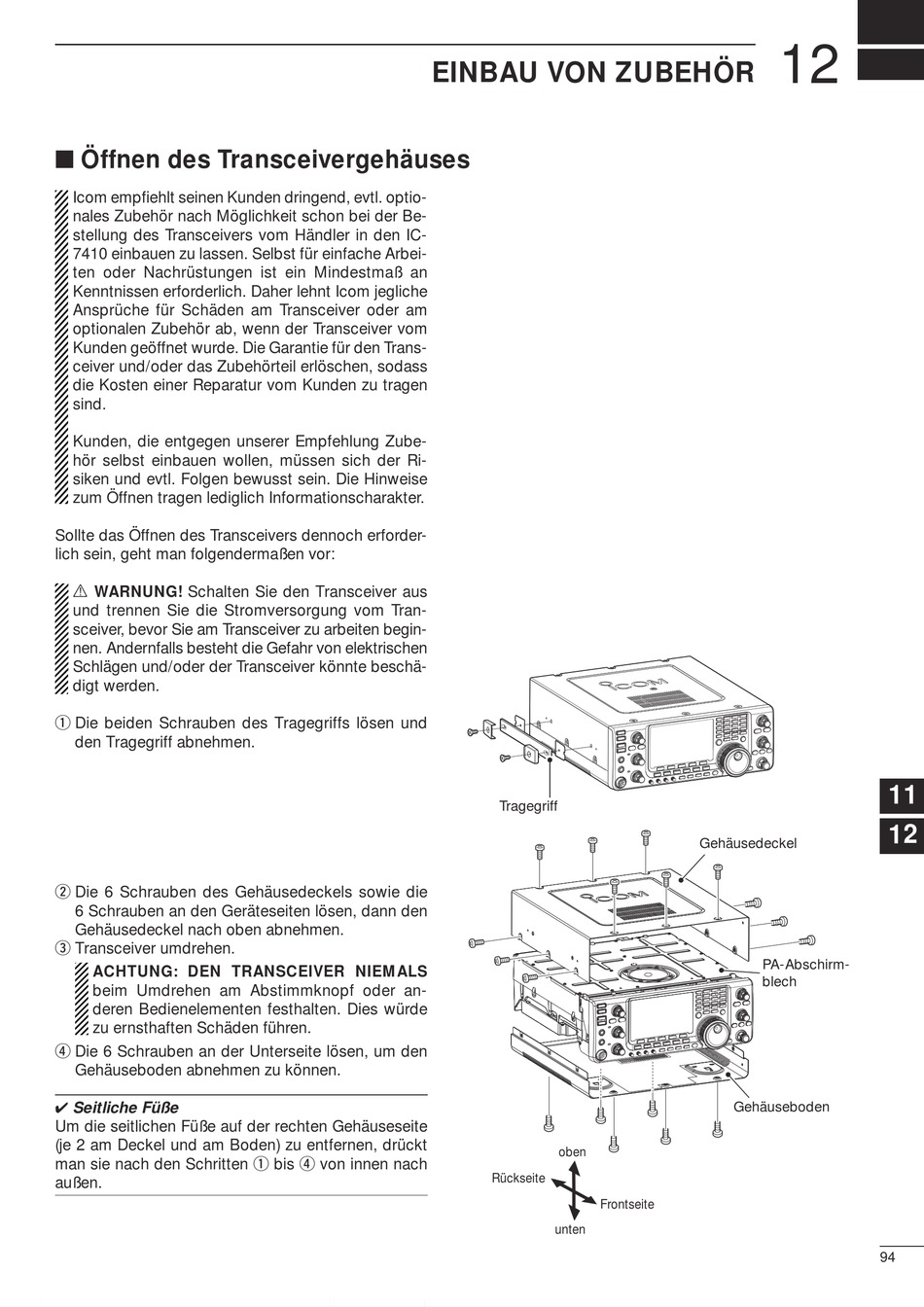

■ Öffnen des Transceivergehäuses
Icom empfiehlt seinen Kunden dringend, evtl. optio-
nales Zubehör nach Möglichkeit schon bei der Be-
stellung des Transceivers vom Händler in den IC-
7410 einbauen zu lassen. Selbst für einfache Arbei-
ten oder Nachrüstungen ist ein Mindestmaß an
Kenntnissen erforderlich. Daher lehnt Icom jegliche
Ansprüche für Schäden am Transceiver oder am
optionalen Zubehör ab, wenn der Transceiver vom
Kunden geöffnet wurde. Die Garantie für den Trans-
ceiver und/oder das Zubehörteil erlöschen, sodass
die Kosten einer Reparatur vom Kunden zu tragen
sind.
Kunden, die entgegen unserer Empfehlung Zube-
hör selbst einbauen wollen, müssen sich der Ri-
siken und evtl. Folgen bewusst sein. Die Hinweise
zum Öffnen tragen lediglich Informationscharakter.
Sollte das Öffnen des Transceivers dennoch erforder-
lich sein, geht man folgendermaßen vor:
R WARNUNG! Schalten Sie den Transceiver aus
und trennen Sie die Stromversorgung vom Tran-
sceiver, bevor Sie am Transceiver zu arbeiten begin-
nen. Andernfalls besteht die Gefahr von elek tri schen
Schlägen und/oder der Transceiver könnte beschä-
digt werden.
q Die beiden Schrauben des Tragegriffs lösen und
den Tragegriff abnehmen.
w Die 6 Schrauben des Gehäusedeckels sowie die
6 Schrauben an den Geräteseiten lösen, dann den
Ge häusedeckel nach oben abnehmen.
e Transceiver umdrehen.
ACHTUNG: DEN TRANSCEIVER NIEMALS
beim Umdrehen am Abstimmknopf oder an-
deren Bedienelementen festhalten. Dies würde
zu ernsthaften Schäden führen.
r Die 6 Schrauben an der Unterseite lösen, um den
Gehäuse boden abnehmen zu können.
✔ Seitliche Füße
Um die seitlichen Füße auf der rechten Gehäuseseite
(je 2 am Deckel und am Boden) zu entfernen, drückt
man sie nach den Schritten q bis r von innen nach
außen.
EINBAU VON ZUBEHÖR
Tragegriff
oben
Rückseite
Frontseite
unten
12
Gehäusedeckel
PA-Abschirm-
blech
Gehäuseboden
