9

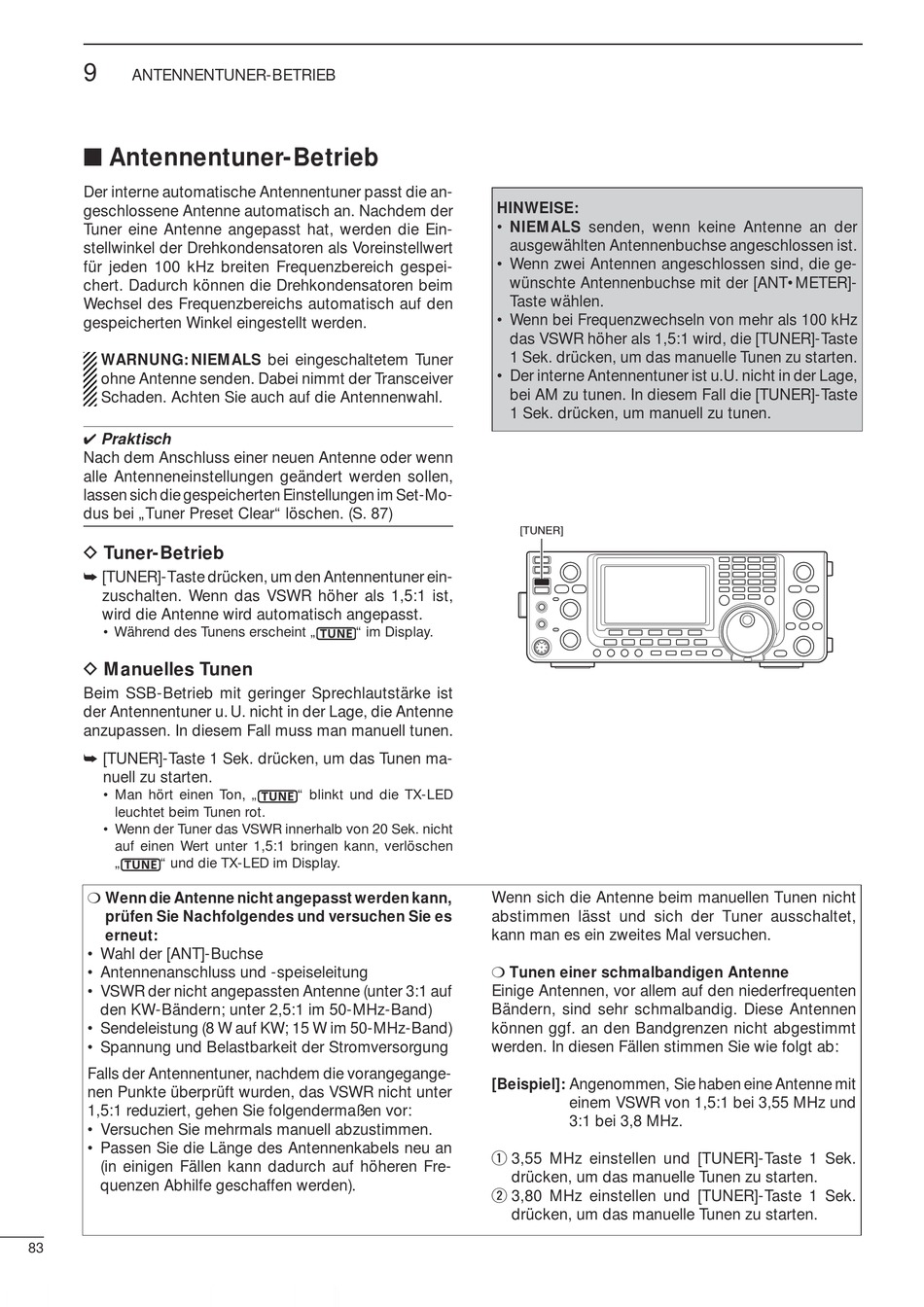

ANTENNENTUNER-BETRIEB
■ Antennentuner-Betrieb
Der interne automatische Antennentuner passt die an -
geschlossene Antenne automatisch an. Nachdem der
Tuner eine Antenne angepasst hat, werden die Ein-
stellwinkel der Drehkondensatoren als Vor ein stell wert
für jeden 100 kHz breiten Frequenzbereich ge spei-
chert. Dadurch können die Drehkondensatoren beim
Wechsel des Frequenzbereichs automatisch auf den
gespeicherten Winkel eingestellt werden.
WARNUNG: NIEMALS bei eingeschaltetem Tu ner
ohne Antenne senden. Dabei nimmt der Transceiver
Schaden. Achten Sie auch auf die Antennenwahl.
✔ Praktisch
Nach dem Anschluss einer neuen Antenne oder wenn
alle Antenneneinstellungen geändert werden sollen,
lassen sich die gespeicherten Einstellungen im Set-Mo -
dus bei „Tuner Preset Clear" löschen. (S. 87)
D Tuner-Betrieb
➥ [TUNER]-Taste drücken, um den An ten nen tuner ein -
zu schalten. Wenn das VSWR höher als 1,5:1 ist,
wird die Antenne wird auto matisch ange passt.
• Während des Tunens erscheint „
D Manuelles Tunen
Beim SSB-Betrieb mit geringer Sprechlautstärke ist
der Antennentuner u. U. nicht in der Lage, die Antenne
an zu pas sen. In diesem Fall muss man ma nuel l tunen.
➥ [TUNER]-Taste 1 Sek. drücken, um das Tunen ma-
nuell zu starten.
• Man hört einen Ton, „
leuchtet beim Tunen rot.
• Wenn der Tuner das VSWR innerhalb von 20 Sek. nicht
auf einen Wert unter 1,5:1 bringen kann, verlöschen
„
" und die TX-LED im Display.
❍ Wenn die Antenne nicht angepasst werden kann,
prüfen Sie Nachfolgendes und versuchen Sie es
erneut:
• Wahl der [ANT]-Buchse
• Antennenanschluss und -speiseleitung
• VSWR der nicht angepassten Antenne (unter 3:1 auf
den KW-Bändern; unter 2,5:1 im 50-MHz-Band)
• Sendeleistung (8 W auf KW; 15 W im 50-MHz-Band)
• Spannung und Belastbarkeit der Stromversorgung
Falls der Antennentuner, nachdem die vorangegange-
nen Punkte überprüft wurden, das VSWR nicht unter
1,5:1 reduziert, gehen Sie folgendermaßen vor:
• Versuchen Sie mehrmals manuell abzustimmen.
• Passen Sie die Länge des Antennenkabels neu an
(in einigen Fällen kann dadurch auf höheren Fre-
quenzen Abhilfe geschaffen werden).
83
" im Display.
" blinkt und die TX-LED
HINWEISE:
• NIEMALS senden, wenn keine Antenne an der
ausgewählten Antennenbuchse angeschlossen ist.
• Wenn zwei Antennen angeschlossen sind, die ge-
wünschte Antennenbuchse mit der [ANT•METER]-
Taste wählen.
• Wenn bei Frequenzwechseln von mehr als 100 kHz
das VSWR höher als 1,5:1 wird, die [TUNER]-Taste
1 Sek. drücken, um das manuelle Tunen zu starten.
• Der interne Antennentuner ist u.U. nicht in der Lage,
bei AM zu tunen. In diesem Fall die [TUNER]-Taste
1 Sek. drücken, um manuell zu tunen.
[TUNER]
Wenn sich die Antenne beim manuellen Tunen nicht
ab stimmen lässt und sich der Tuner ausschaltet,
kann man es ein zweites Mal versuchen.
❍ Tunen einer schmalbandigen Antenne
Einige Antennen, vor allem auf den niederfrequenten
Bändern, sind sehr schmalbandig. Diese Antennen
können ggf. an den Bandgrenzen nicht abgestimmt
werden. In diesen Fällen stimmen Sie wie folgt ab:
[Beispiel]: Angenommen, Sie haben eine Antenne mit
einem VSWR von 1,5:1 bei 3,55 MHz und
3:1 bei 3,8 MHz.
q 3,55 MHz einstellen und [TUNER]-Taste 1 Sek.
drü cken, um das manuelle Tunen zu starten.
w 3,80 MHz einstellen und [TUNER]-Taste 1 Sek.
drü cken, um das manuelle Tunen zu starten.
