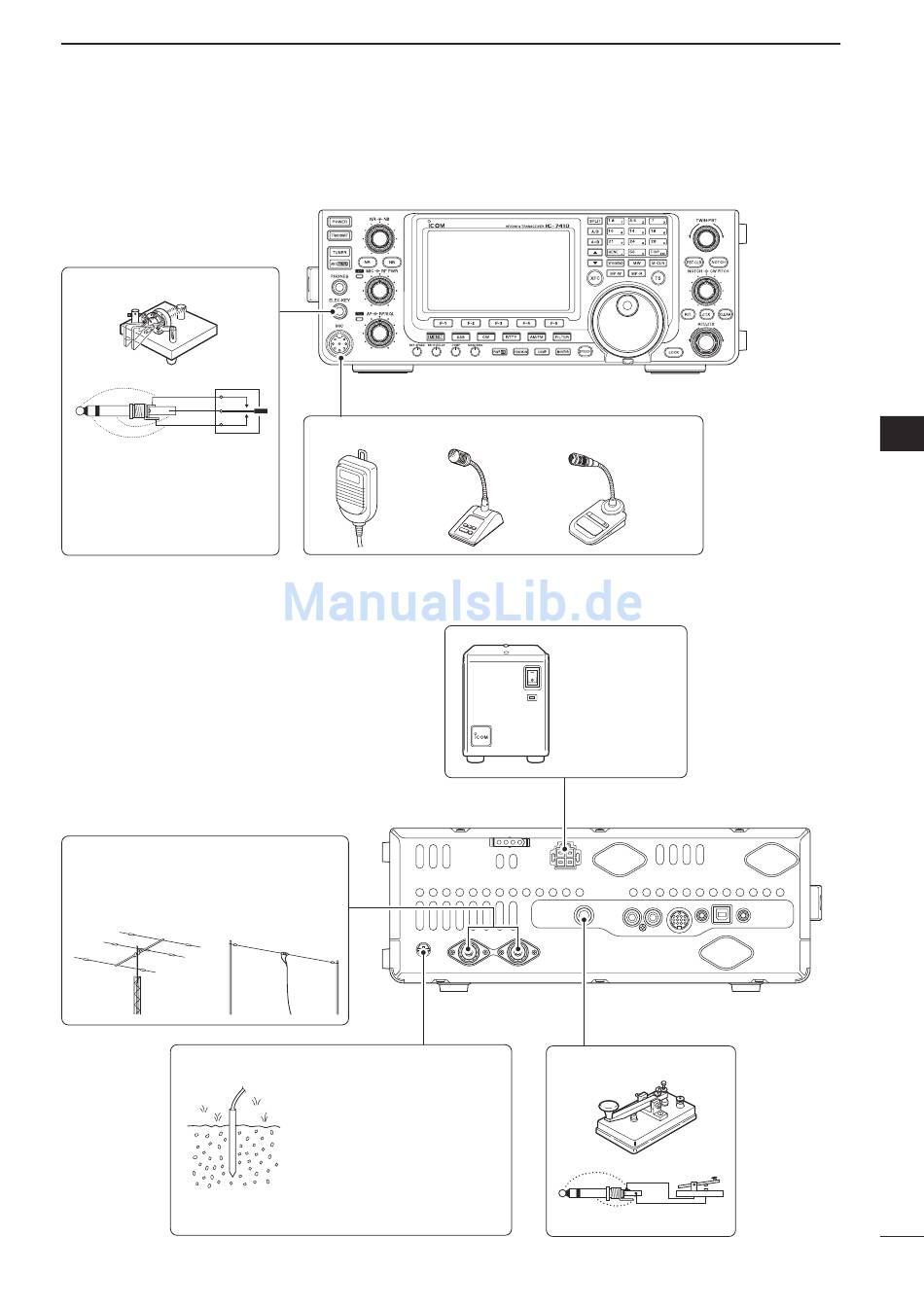

■ Erforderliche Anschlüsse
D Frontplatte
CW-TASTE
(Punkt)
(Hebel)
(Strich)
Wenn im Keyer-Set-Modus
der interne elektronische
Keyer ausgeschaltet ist,
kann eine Handtaste ange-
schlossen werden. (S. 43)
D Rückseite
KW/50-MHz-ANTENNE 1, 2 (S. 15)
Anschlussbeispiele:
[ANT 1] für 1,8 bis 18 MHz
[ANT 2] für 21 bis 28 MHz
ERDUNG (S. 15)
MIKROFONE (S. 22)
HM-36
Verwenden Sie, wenn möglich,
eine kurze Erdungsleitung aus
Kupferdraht oder -band mit
großem Querschnitt.
Die Erdung verhindert Strom-
schläge, TVI und andere
Probleme.
AUFSTELLUNG UND ANSCHLÜSSE
SM-50
SM-30
)
(optional
(optional
STROMVER-
SORGUNG
(S. 19)
PS-126
HANDTASTE
+
_
2
)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
