2

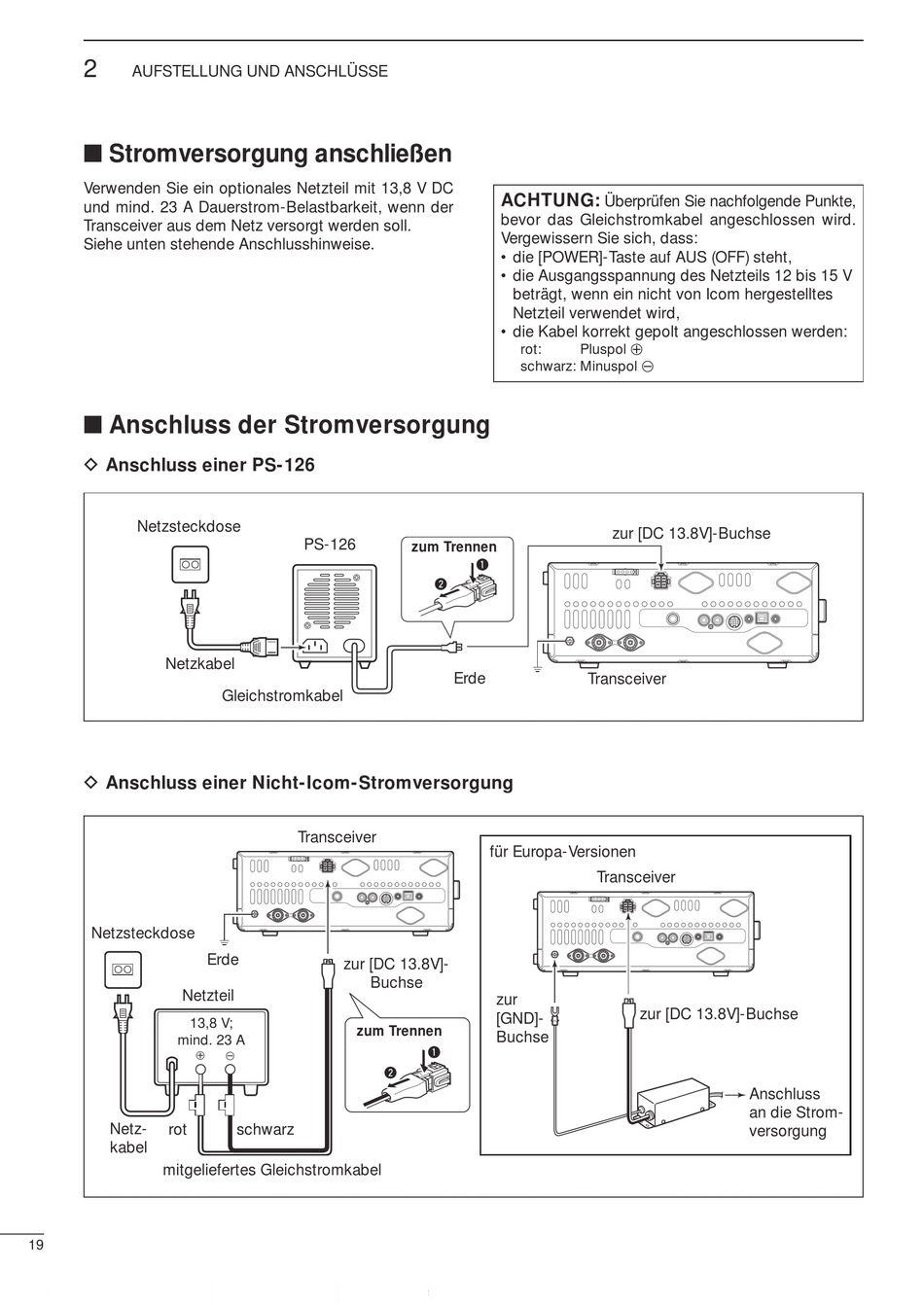

AUFSTELLUNG UND ANSCHLÜSSE
■ Stromversorgung anschließen
Verwenden Sie ein optionales Netzteil mit 13,8 V DC
und mind. 23 A Dauerstrom-Belastbarkeit, wenn der
Transceiver aus dem Netz versorgt werden soll.
Siehe unten stehende Anschlusshinweise.
■ Anschluss der Stromversorgung
D Anschluss einer PS-126
Netzsteckdose
Netzkabel
D Anschluss einer Nicht-Icom-Stromversorgung
Netzsteckdose
Netzteil
13,8 V;
mind. 23 A
+
Netz-
rot
kabel
mitgeliefertes Gleichstromkabel
19
PS-126
Gleichstromkabel
Transceiver
Erde
zur [DC 13.8V]-
Buchse
zum Trennen
_
schwarz
ACHTUNG:
bevor das Gleichstromkabel angeschlossen wird.
Vergewis sern Sie sich, dass:
• die [POWER]-Taste auf AUS (OFF) steht,
• die Ausgangsspannung des Netzteils 12 bis 15 V
beträgt, wenn ein nicht von Icom hergestelltes
Netzteil verwendet wird,
• die Kabel korrekt gepolt angeschlossen werden:
rot:
schwarz: Minuspol _
zum Trennen
q
w
Erde
für Europa-Versionen
zur
[GND]-
Buchse
q
w
Überprüfen Sie nachfolgende Punkte,
Pluspol +
zur [DC 13.8V]-Buchse
Transceiver
Transceiver
zur [DC 13.8V]-Buchse
Anschluss
an die Strom-
versorgung
