!6 ABSTIMMKNOPF-VERRIEGELUNG (S. 61)
Erscheint, wenn die Verriegelung des Abstimm-
knopfs aktiviert ist.
!7 SPLIT-ANZEIGE (S. 66)
Erscheint, wenn die Split-Funktion eingeschaltet ist.
!8 BETRIEBSARTEN-ANZEIGEN (S. 31)
Zeigen die gewählte Betriebsart an.
• „D" erscheint zusätzlich, wenn SSB-Data, AM-Data
oder FM-Data gewählt ist.
!9 ANTENNENTUNER-ANZEIGEN (S. 83)
➥ „
" erscheint, wenn der Antennentuner ein-
geschaltet ist; „
nuell initiierten Tunens.
➥ „
" erscheint, wenn ein optionaler externer
Antennentuner AH-4 an [ANT1] angeschlossen
und [ANT1] gewählt ist.
@0 ANTENNENANZEIGE (S. 82)
Zeigt an, welche Antennenbuchse für KW/50 MHz
gewählt ist.
• „ANT1" erscheint, wenn [ANT1] gewählt ist.
• „ANT2" erscheint, wenn [ANT2] gewählt ist.
@1 BK-ANZEIGEN (S. 63)
➥ „F BK-IN" erscheint bei Voll-BK.
➥ „BK-IN" erscheint, wenn Semi-BK eingeschaltet
ist.
@2 MONITOR-ANZEIGE (S. 65)
Erscheint bei eingeschalteter Monitorfunktion.
@3 VORVERSTÄRKER-ANZEIGEN (S. 55)
Erscheinen je nach zugeschaltetem Vorverstärker.
• „P. AMP
" für Vorverstärker 1; „P. AMP
stärker 2.
!9
@3
@4
" blinkt während des ma-
" für Vorver-
!8
@5
@6
@7
@8
@9
@4 EINGANGSABSCHWÄCHER-ANZEIGE (S. 55)
Erscheint, wenn der Eingangsabschwächer einge-
schaltet ist.
@5 AGC-ANZEIGE (S. 56)
Zeigt die gewählte AGC-Zeitkonstante an.
• „ " für AGC schnell (fast); „ " für AGC mittel (middle);
„ " für AGC langsam (slow); „-OFF" für AGC AUS.
@6 DSP-FILTER-ANZEIGE (S. 57)
Zeigt das gewählte ZF-Filter an.
@7 STÖRAUSTASTER-ANZEIGE (S. 60)
Erscheint, wenn der Störaustaster eingeschaltet
ist.
@8 RAUSCHMINDERUNGS-ANZEIGE (S. 61)
Erscheint, wenn die Rauschminderung eingeschal-
tet ist.
@9 NOTCH-FILTER-ANZEIGEN (S. 61)
(Betriebsart: SSB/CW/RTTY/AM)
➥ „MNF" erscheint bei manueller Notch-Funktion.
(Betriebsart: SSB/AM/FM)
➥ „ANF" erscheint bei automatischer Notch-Funk-
tion.
#0 SPEICHERMODUS-ANZEIGE (S. 24)
Erscheint beim Betrieb im Speichermodus.
#1 VFO-ANZEIGEN (S. 24)
Zeigen an, ob VFO A oder VFO B gewählt ist.
#2 RIT/∂TX-ANZEIGE (S. 53, 65)
➥ „RIT" erscheint bei eingeschalteter RIT-Funktion.
➥ „∂TX" erscheint bei eingeschalteter ∂TX-Funk-
tion.
➥ Zeigt die eingestellte Frequenzablage für die
RIT- oder ∂TX-Funktion an.

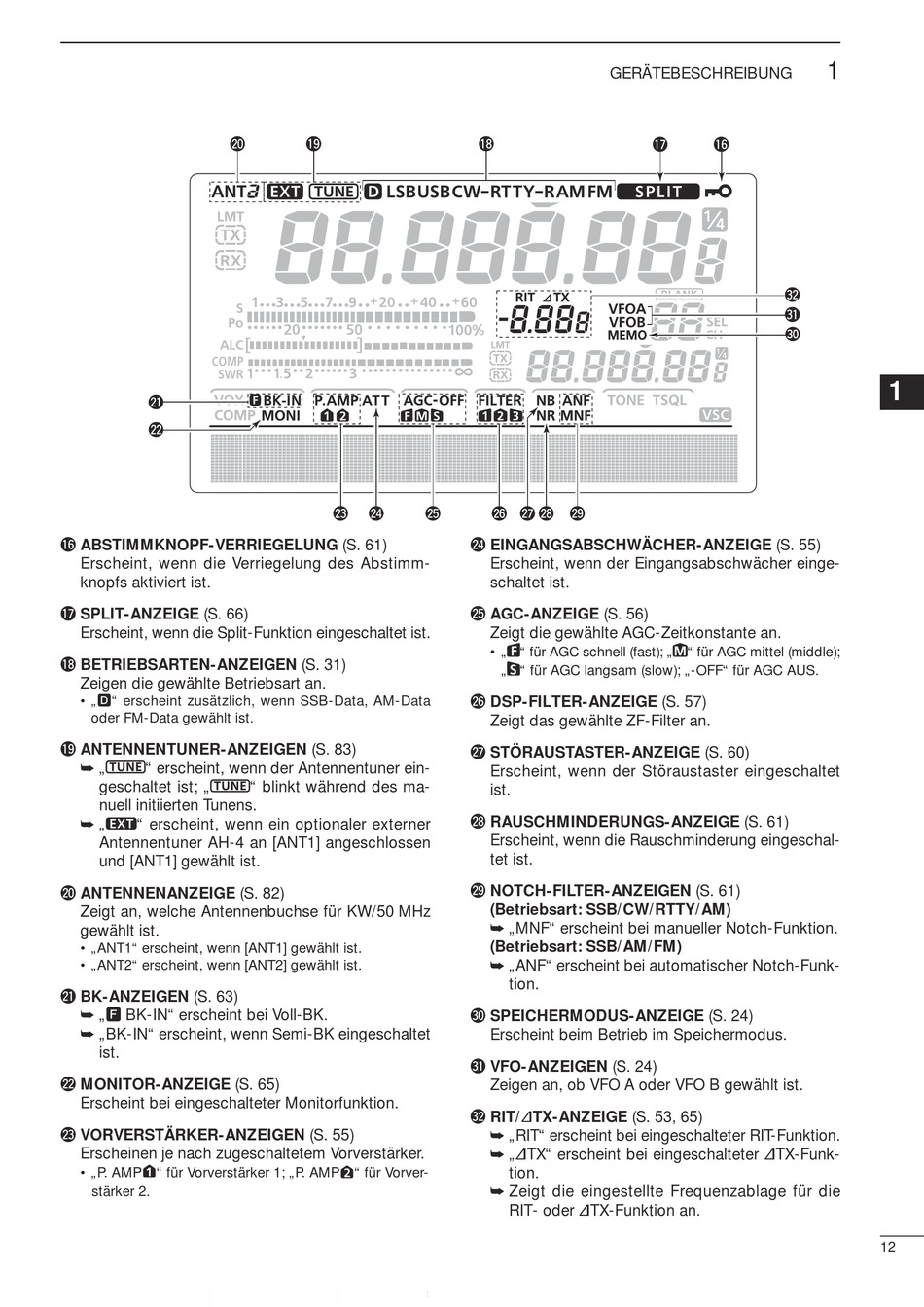

GERÄTEBESCHREIBUNG
!7
!6
#2
#1
1
#0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
12
