• Automatisches Starten des Tunens (nur KW)
Falls der Antennentuner bei einem VSWR von 1,5:1
oder besser außer Betrieb genommen werden soll, nutzt
man die Auto-Tuner-Startfunktion und schaltet den
Tuner aus. Dadurch wird der Tuner automatisch gestar-
tet, wenn das VSWR den Wert von 1,5:1 überschreitet.
Diese Funktion lässt sich im Set-Modus ein- und aus-
schalten. (S. 86).
• Der Tuner startet bei SSB oder CW evtl. nicht, da in
diesen Betriebsarten die zum Tunen notwendige Mindest -
sendeleistung nicht lange ge nug zur Verfügung steht.

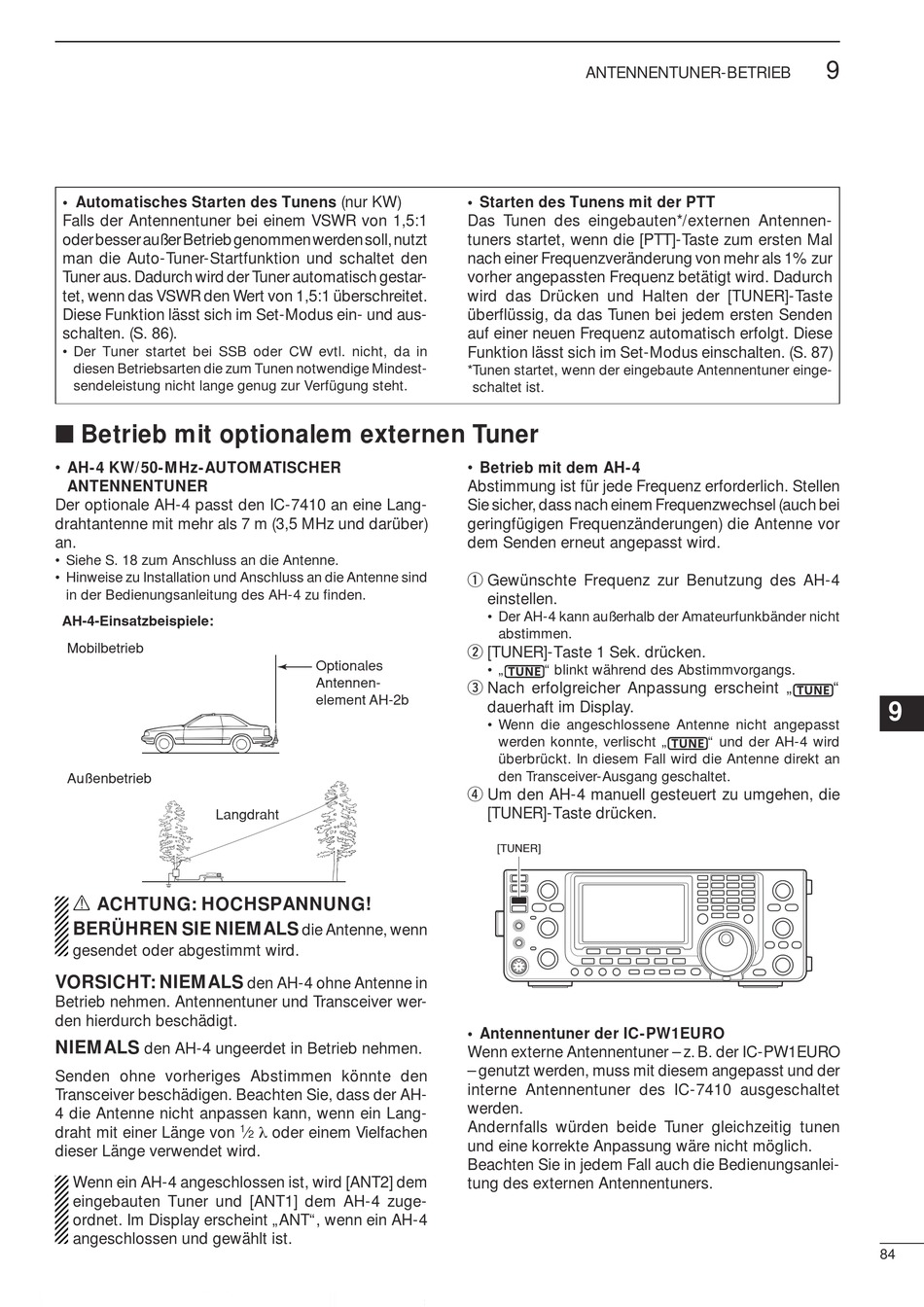

■ Betrieb mit optionalem externen Tuner
• AH-4 KW/50-MHz-AUTOMATISCHER
ANTENNENTUNER
Der optionale AH-4 passt den IC-7410 an eine Lang-
drahtantenne mit mehr als 7 m (3,5 MHz und darüber)
an.
• Siehe S. 18 zum Anschluss an die Antenne.
• Hinweise zu Installation und Anschluss an die Antenne sind
in der Bedienungsanleitung des AH-4 zu fi nden.
AH-4-Einsatzbeispiele:
Mobilbetrieb
Außenbetrieb
Langdraht
R ACHTUNG: HOCHSPANNUNG!
BERÜHREN SIE NIEMALS
gesendet oder abgestimmt wird.
VORSICHT: NIEMALS
Betrieb neh men. An tennentuner und Transceiver wer-
den hierdurch be schädigt.
NIEMALS
den AH-4 ungeerdet in Betrieb nehmen.
S enden ohne vorheriges Abstimmen könnte den
Trans ceiver beschädigen. Beachten Sie, dass der AH-
4 die Antenne nicht anpassen kann, wenn ein Lang-
draht mit einer Länge von
dieser Länge verwendet wird.
Wenn ein AH-4 angeschlossen ist, wird [ANT2] dem
eingebauten Tuner und [ANT1] dem AH-4 zu ge-
ordnet. Im Display erscheint „ANT", wenn ein AH-4
angeschlossen und gewählt ist.
Optionales
Antennen-
element AH-2b
die Antenne, wenn
den AH-4 ohne Antenne in
λ oder einem Vielfachen
1
⁄
2
ANTENNENTUNER-BETRIEB
• Starten des Tunens mit der PTT
Das Tunen des eingebauten*/externen An tennen-
tuners startet, wenn die [PTT]-Taste zum ersten Mal
nach einer Frequenz verände rung von mehr als 1% zur
vorher angepassten Fre quenz be tätigt wird. Dadurch
wird das Drücken und Halten der [TUNER]-Taste
überflüssig, da das Tunen bei jedem ersten Sen den
auf einer neuen Frequenz auto matisch erfolgt. Diese
Funktion lässt sich im Set-Modus einschal ten. (S. 87)
* Tunen startet, wenn der eingebaute Antennentuner einge-
schaltet ist.
• Betrieb mit dem AH-4
Abstimmung ist für jede Frequenz erforderlich. Stel len
Sie sicher, dass nach einem Frequenzwechsel (auch bei
geringfügigen Frequenzänderungen) die Antenne vor
dem Senden erneut angepasst wird.
q Gewünschte Frequenz zur Benutzung des AH-4
ein stellen.
• Der AH-4 kann außerhalb der Amateurfunkbänder nicht
abstimmen.
w [TUNER]-Taste 1 Sek. drücken.
• „
" blinkt während des Abstimmvorgangs.
e Nach erfolgreicher Anpassung erscheint „
dauerhaft im Display.
• Wenn die angeschlos sene Antenne nicht angepasst
werden konnte, verlischt „
überbrückt. In die sem Fall wird die Antenne direkt an
den Trans ceiver-Ausgang geschaltet.
r Um den AH-4 manuell gesteuert zu umgehen, die
[TUNER]-Taste drücken.
[TUNER]
• Antennentuner der IC-PW1EURO
Wenn externe Antennentuner – z. B. der IC-PW1EURO
– genutzt werden, muss mit diesem ange passt und der
interne Antennentuner des IC-7410 ausgeschal tet
werden.
Andernfalls würden beide Tuner gleichzeitig tunen
und eine korrekte Anpassung wäre nicht mög lich.
Beachten Sie in jedem Fall auch die Be die nungs an lei-
tung des externen Antennentuners.
9
"
" und der AH-4 wird
