1
GERÄTEBESCHREIBUNG

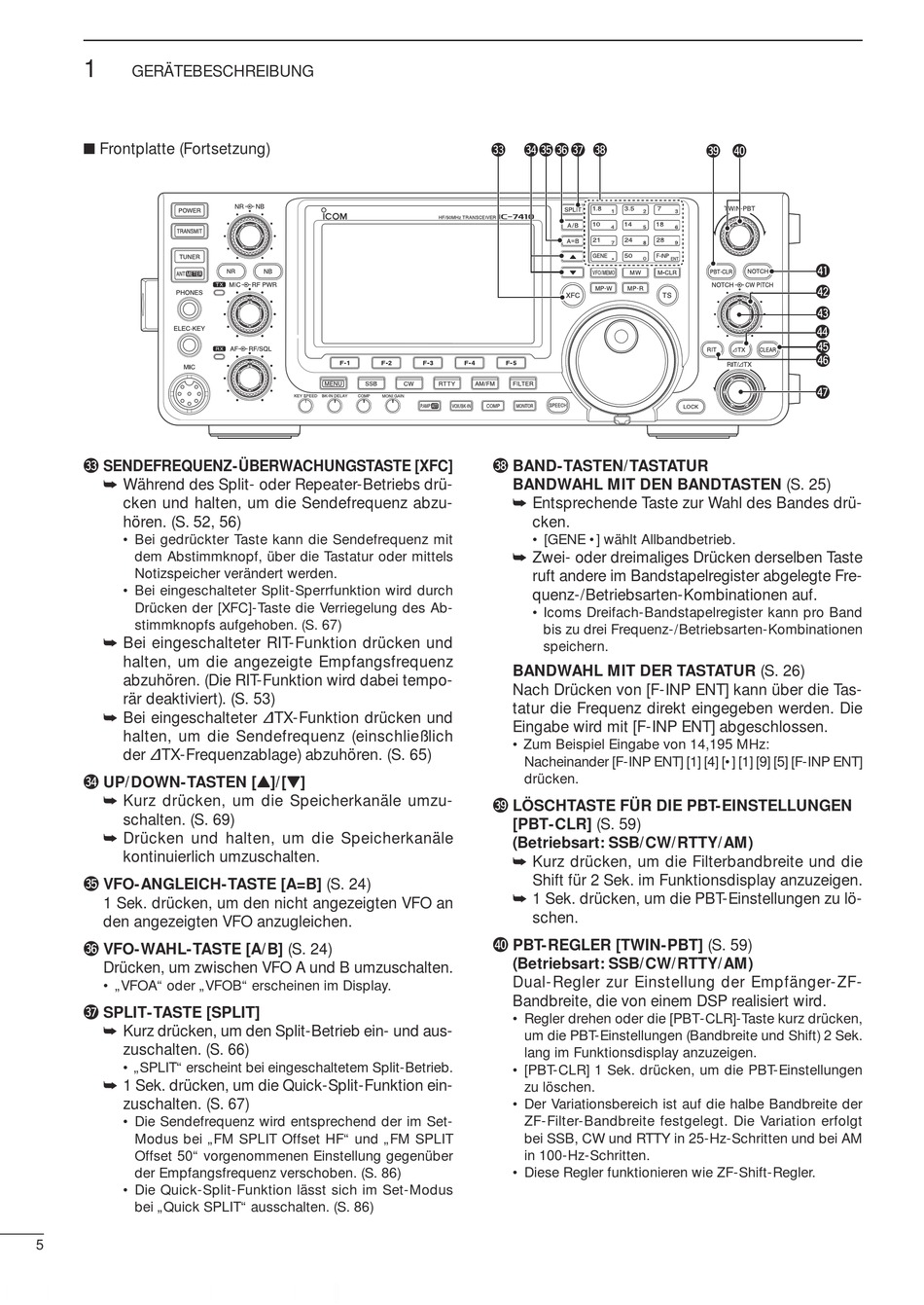

■ Frontplatte (Fortsetzung)
#3 SENDEFREQUENZ-ÜBERWACHUNGSTASTE [XFC]
➥ Während des Split- oder Repeater-Betriebs drü-
cken und halten, um die Sendefrequenz abzu-
hören. (S. 52, 56)
• Bei gedrückter Taste kann die Sendefrequenz mit
dem Abstimmknopf, über die Tastatur oder mittels
Notizspeicher verändert werden.
• Bei eingeschalteter Split-Sperrfunktion wird durch
Drücken der [XFC]-Taste die Verriegelung des Ab-
stimmknopfs aufgehoben. (S. 67)
➥ Bei eingeschalte ter RIT-Funktion drücken und
halten, um die angezeigte Empfangsfrequenz
abzuhören. (Die RIT-Funktion wird dabei tempo-
rär deaktiviert). (S. 53)
➥ Bei eingeschalte ter ∂TX-Funktion drücken und
halten, um die Sendefrequenz (einschließlich
der ∂TX-Frequenzablage) abzuhören. (S. 65)
#4 UP/DOWN-TASTEN [Y]/[Z]
➥ Kurz drücken, um die Speicherkanäle umzu-
schalten. (S. 69)
➥ Drücken und halten, um die Speicherkanäle
kon tinuierlich umzuschalten.
#5 VFO-ANGLEICH-TASTE [A=B] (S. 24)
1 Sek. drücken, um den nicht angezeigten VFO an
den angezeigten VFO anzugleichen.
#6 VFO-WAHL-TASTE [A/B] (S. 24)
Drücken, um zwischen VFO A und B umzuschalten.
• „VFOA" oder „VFOB" erscheinen im Display.
#7 SPLIT-TASTE [SPLIT]
➥ Kurz drücken, um den Split-Betrieb ein- und aus-
zuschalten. (S. 66)
• „SPLIT" erscheint bei eingeschaltetem Split-Betrieb.
➥ 1 Sek. drücken, um die Quick-Split-Funktion ein -
zuschalten. (S. 67)
• Die Sendefrequenz wird entsprechend der im Set-
Modus bei „FM SPLIT Offset HF" und „FM SPLIT
Offset 50" vorgenommenen Einstellung gegenüber
der Empfangsfrequenz verschoben. (S. 86)
• Die Quick-Split-Funktion lässt sich im Set-Modus
bei „Quick SPLIT" ausschalten. (S. 86)
5
#8 3
#4 # 5
#6 #7 #8
#8 BAND-TASTEN/TASTATUR
BANDWAHL MIT DEN BANDTASTEN (S. 25)
➥ Entsprechende Taste zur Wahl des Bandes drü-
cken.
• [GENE •] wählt Allbandbetrieb.
➥ Zwei- oder dreimaliges Drücken derselben Taste
ruft andere im Bandstapelregister abgelegte Fre -
quenz-/Betriebsarten-Kombinationen auf.
• Icoms Dreifach-Bandstapelregister kann pro Band
bis zu drei Frequenz-/Betriebsarten-Kombinationen
speichern.
BANDWAHL MIT DER TASTATUR (S. 26)
Nach Drücken von [F-INP ENT] kann über die Tas-
tatur die Frequenz direkt eingegeben werden. Die
Eingabe wird mit [F-INP ENT] abgeschlossen.
• Zum Beispiel Eingabe von 14,195 MHz:
Nacheinander [F-INP ENT] [1] [4] [•] [1] [9] [5] [F-INP ENT]
drücken.
#9 LÖSCHTASTE FÜR DIE PBT-EINSTELLUNGEN
[PBT-CLR] (S. 59)
(Betriebsart: SSB/CW/RTTY/AM)
➥ Kurz drücken, um die Filterbandbreite und die
Shift für 2 Sek. im Funktionsdisplay anzuzeigen.
➥ 1 Sek. drücken, um die PBT-Einstellungen zu lö-
schen.
$0 PBT-REGLER [TWIN-PBT] (S. 59)
(Betriebsart: SSB/CW/RTTY/AM)
Dual-Regler zur Einstellung der Empfänger-ZF-
Bandbreite, die von einem DSP realisiert wird.
• Regler drehen oder die [PBT-CLR]-Taste kurz drücken,
um die PBT-Einstellungen (Bandbreite und Shift) 2 Sek.
lang im Funktionsdisplay anzuzeigen.
• [PBT-CLR] 1 Sek. drücken, um die PBT-Einstellungen
zu löschen.
• Der Variationsbereich ist auf die halbe Bandbreite der
ZF-Filter-Bandbreite festgelegt. Die Variation erfolgt
bei SSB, CW und RTTY in 25-Hz-Schritten und bei AM
in 100-Hz-Schritten.
• Diese Regler funktionieren wie ZF-Shift-Regler.
#9 $0
$1
$2
$3
$4
$5
$6
$7
