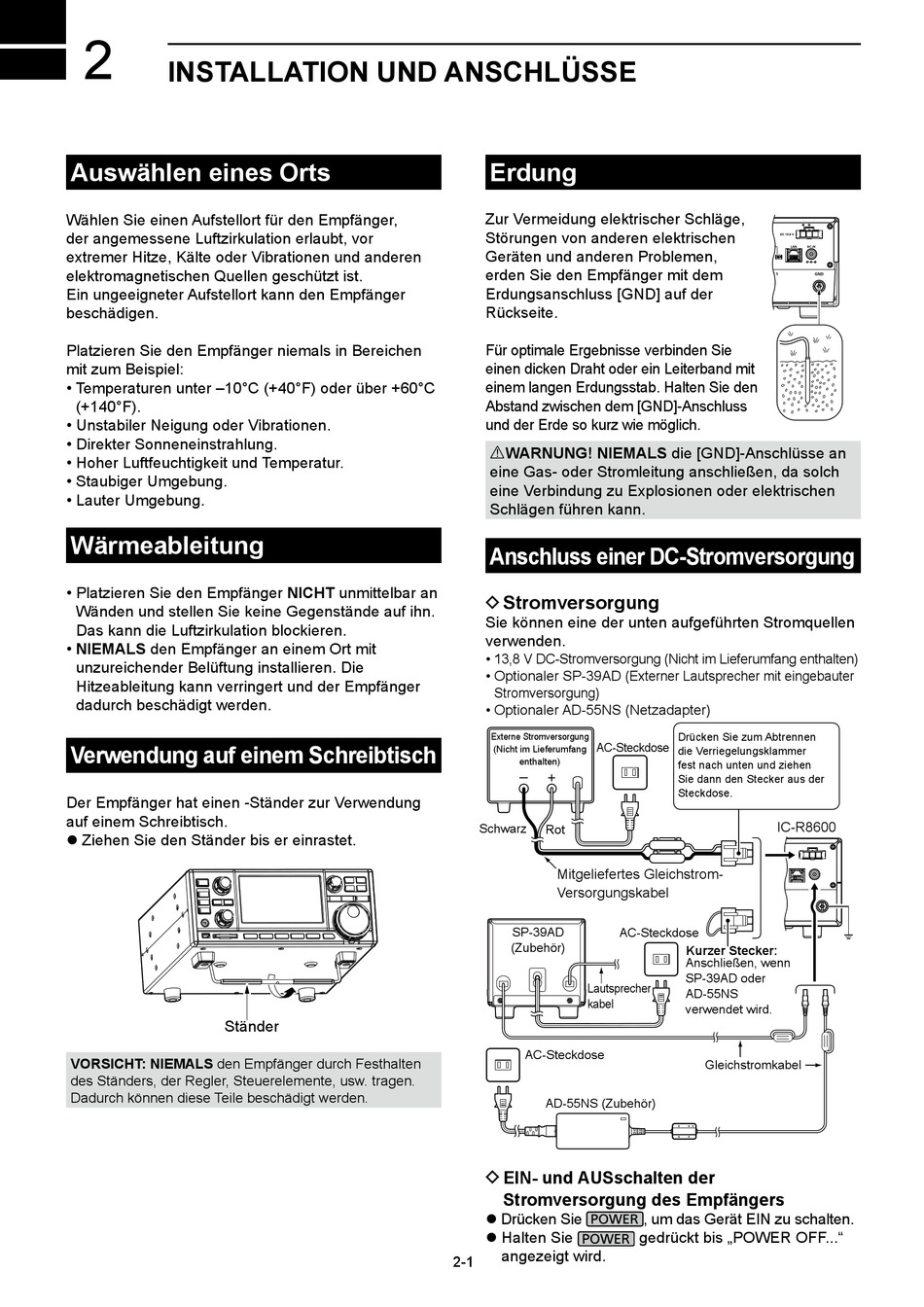

INSTALLATION UND ANSCHLÜSSE
Auswählen eines Orts
Wählen Sie einen Aufstellort für den Empfänger,
der angemessene Luftzirkulation erlaubt, vor
extremer Hitze, Kälte oder Vibrationen und anderen
elektromagnetischen Quellen geschützt ist.
Ein ungeeigneter Aufstellort kann den Empfänger
beschädigen.
Platzieren Sie den Empfänger niemals in Bereichen
mit zum Beispiel:
• Temperaturen unter –10°C (+40°F) oder über +60°C
(+140°F).
• Unstabiler Neigung oder Vibrationen.
• Direkter Sonneneinstrahlung.
• Hoher Luftfeuchtigkeit und Temperatur.
• Staubiger Umgebung.
• Lauter Umgebung.
Wärmeableitung
• Platzieren Sie den Empfänger NICHT unmittelbar an
Wänden und stellen Sie keine Gegenstände auf ihn.
Das kann die Luftzirkulation blockieren.
• NIEMALS den Empfänger an einem Ort mit
unzureichender Belüftung installieren. Die
Hitzeableitung kann verringert und der Empfänger
dadurch beschädigt werden.

Verwendung auf einem Schreibtisch

Der Empfänger hat einen -Ständer zur Verwendung
auf einem Schreibtisch.
z Ziehen Sie den Ständer bis er einrastet.
Ständer
VORSICHT: NIEMALS den Empfänger durch Festhalten
des Ständers, der Regler, Steuerelemente, usw. tragen.
Dadurch können diese Teile beschädigt werden.

Erdung

Zur Vermeidung elektrischer Schläge,
Störungen von anderen elektrischen
Geräten und anderen Problemen,
erden Sie den Empfänger mit dem
Erdungsanschluss [GND] auf der
Rückseite.
Für optimale Ergebnisse verbinden Sie
einen dicken Draht oder ein Leiterband mit
einem langen Erdungsstab. Halten Sie den
Abstand zwischen dem [GND]-Anschluss
und der Erde so kurz wie möglich.
RWARNUNG! NIEMALS die [GND]-Anschlüsse an
eine Gas- oder Stromleitung anschließen, da solch
eine Verbindung zu Explosionen oder elektrischen
Schlägen führen kann.

Anschluss einer DC-Stromversorgung

D Stromversorgung
Sie können eine der unten aufgeführten Stromquellen
verwenden.
• 13,8 V DC-Stromversorgung (Nicht im Lieferumfang enthalten)
• Optionaler SP-39AD (Externer Lautsprecher mit eingebauter
Stromversorgung)
• Optionaler AD-55NS (Netzadapter)
Externe Stromversorgung
AC-Steckdose
(Nicht im Lieferumfang
enthalten)
_
+
Schwarz
Rot
Mitgeliefertes Gleichstrom-
Versorgungskabel
SP-39AD AC-Steckdose
(Zubehör)
Lautsprecher
kabel
AC-Steckdose
AD-55NS (Zubehör)
D
EIN- und AUSschalten der
Stromversorgung des Empfängers
z Drücken Sie
z Halten Sie
angezeigt wird.
2-1 2-1
Drücken Sie zum Abtrennen
die Verriegelungsklammer
fest nach unten und ziehen
Sie dann den Stecker aus der
Steckdose.
IC-R8600
Kurzer Stecker:
Anschließen, wenn
SP-39AD oder
AD-55NS
verwendet wird.
Gleichstromkabel
, um das Gerät EIN zu schalten.
gedrückt bis „POWER OFF..."
