INSTALLATION
3
INSTALLATION
!
!
3.1
Befestigung und Ausrichtung
!

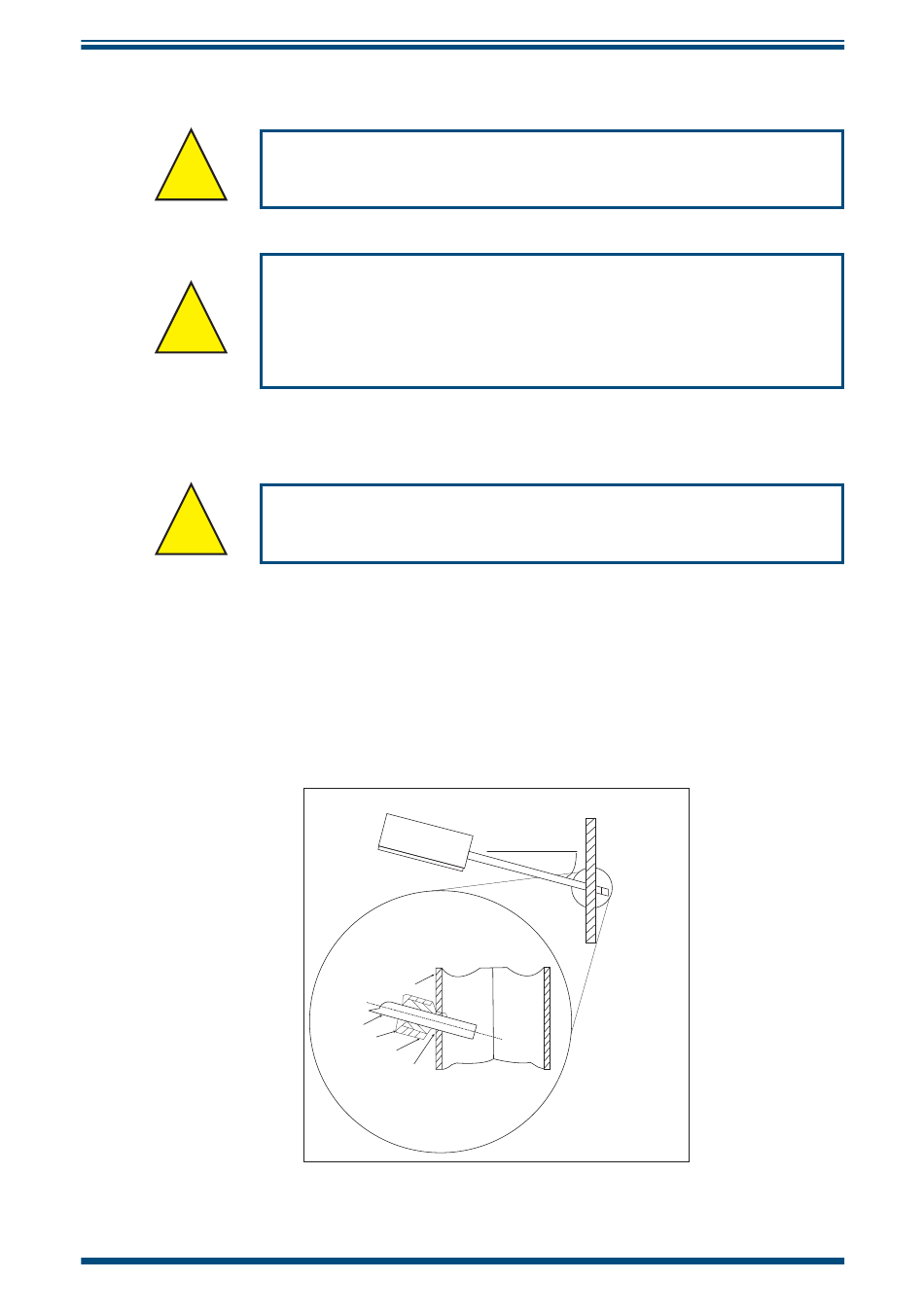

Bei Einsatz des XZR200 in einem Verbrennungsprozess zeigt das unten stehende Diagramm die
richtige Befestigung und Ausrichtung. Die schräg nach unten abgewinkelte Spitze der Sonde
schützt den Sensor vor Staubablagerungen oder Feuchte, die sich in der Spitze befi ndet und den
Sensor schädigt.
Ein 12mm langes Anschlussstück mit einer Sicherungsmutter kann an der Messgasentnahmestelle
angeschweißt werden und so die Position der Sonde fi xieren. Zur sicheren Abdichtung sollte ein
passender O-Ring eingesetzt werden.
6
Bei der Installation des Sensors darf kein Schmieröl oder
Schmierfett verwendet werden, das Silikon enthält.
Der Sensor befi ndet sich an der Spitze der Sonde und wird auf
700°C (1.292°F) aufgeheizt.
Fassen Sie NICHT die Sonde mit bloßen Händen an, weil dies zu
Verletzung der Haut führt.
Der XZR200 sollte sowohl über die Sonde als auch über das Kabel
Gehäuse
Trennwand
Stabsonde
O-Ring
Mutter
Einschweiß-Stutzen
Befestigung und Ausrichtung
Abb 3
XZR200 Bedienungsanleitung
geerdet werden.
Trennwand
Messgas-Mix
Umgebungsluft
max. +250°C
max. +60°C
max. +400°C
15°
97337 DE Ausgabe 3, März 2017
