XZR400 Serie Bedienungsanleitung
2.8.7
Probegasweg
Der MSRS-Sensor befindet sich in einer beheizten Messkammer, in der das zu
analysierende Gas zirkuliert. Dieser Ofen besteht aus einem Gas-Einlasskopf und einer
Auslass-Platte. Die Dichtheit dieser Anordnung gewährleisten 3 Viton O-Ringe (2 am
Einlass, 1 am Auslass).
Zum internen Laufweg des Probegases gehören folgende Komponenten:
•
2 Durchflussventile zur Einstellung des Sensor- und des Bypass-
Flusses
•
1 Dichtkopf
•
1 Auslassplatte
•
1 beheizte Messkammer
•
1 elektronischer Durchflussmesser
•
1 MSRS-Sensor
•
3 Swagelok-6mm Schottverschraubungen aus Edelstahl für die
Gasanschlüsse (1 Einlass & 2 Auslässe) auf der Geräterückseite
XZR400A1
⅛
" Schottverschraubung
Probegas-Einlass
HINWEIS: Das Bypass-Ventil sollte während der Messung nicht komplett verschlossen
sein. Messgas mit höheren Sauerstoffkonzentrationen könnte in einem durch das
verschlossene Ventil entstandenem Totraum eingeschlossen werden, und langsam
durch den Sensor gespült werden. Dies erfordert bei der Nachkalibrierung (oder beim
Aussetzen an Luft) besondere Aufmerksamkeit, wenn das Messgas ein reines Gas ist mit
sehr niedrigem Sauerstoffgehalt (<10ppm).
Michell Instruments
Sensor-Durchfluss-Einstellventil
Bypass-Durchfluss-Einstellventil
⅛
" Schottverschraubung

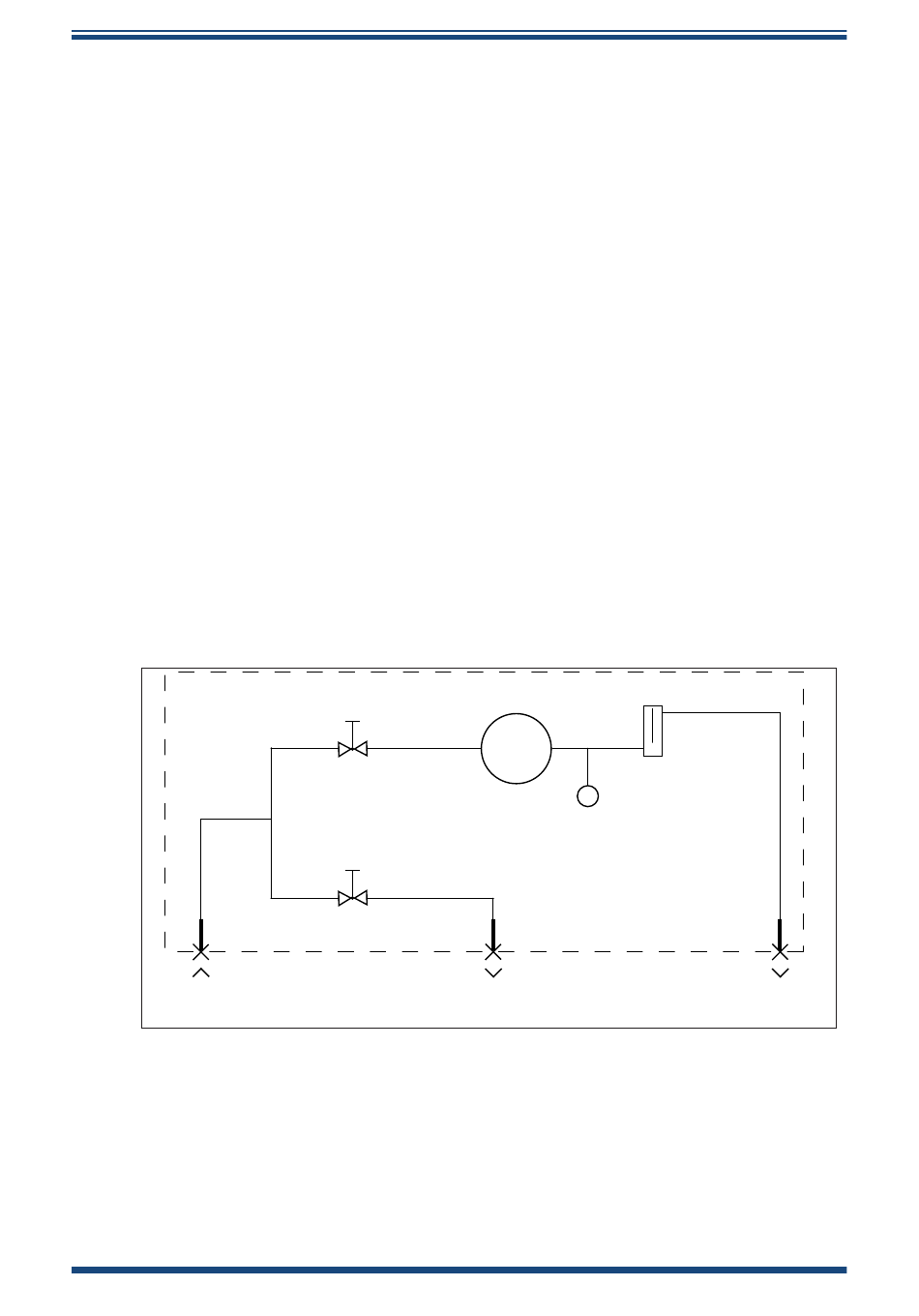

Abb. 16
Elektronischer Durchflussmesser 0-12 l/h
O
sensor
2
Barometrischer Drucksensor
Probegas-Auslass
Probegasweg im XZR400A1
INSTALLATION
⅛
" Schottverschraubung
Probegas-Auslass
15
