XGA301 Bedienungsanleitung
Sobald Sie das Editieren der Parameter beendet haben, wählen Sie 'Write Configuration to Analyzer'
aus dem 'File'-Menü. Nun werden die neuen Daten in den XGA301 geschrieben, d.h. das Gerät wurde
mit der neuen Konfiguration umprogrammiert. Die Software liest dann die neuen Einstellungen zurück
vom XGA301 und zeigt sie im linken Feld mit der Bestätigung, dass die Konfiguration erfolgreich war.
Nach Beendigung der Umprogrammierung auf neue Kalibriergase muss der Analysator re-kalibriert
werden, um von der Änderung zu profitieren.
B.7

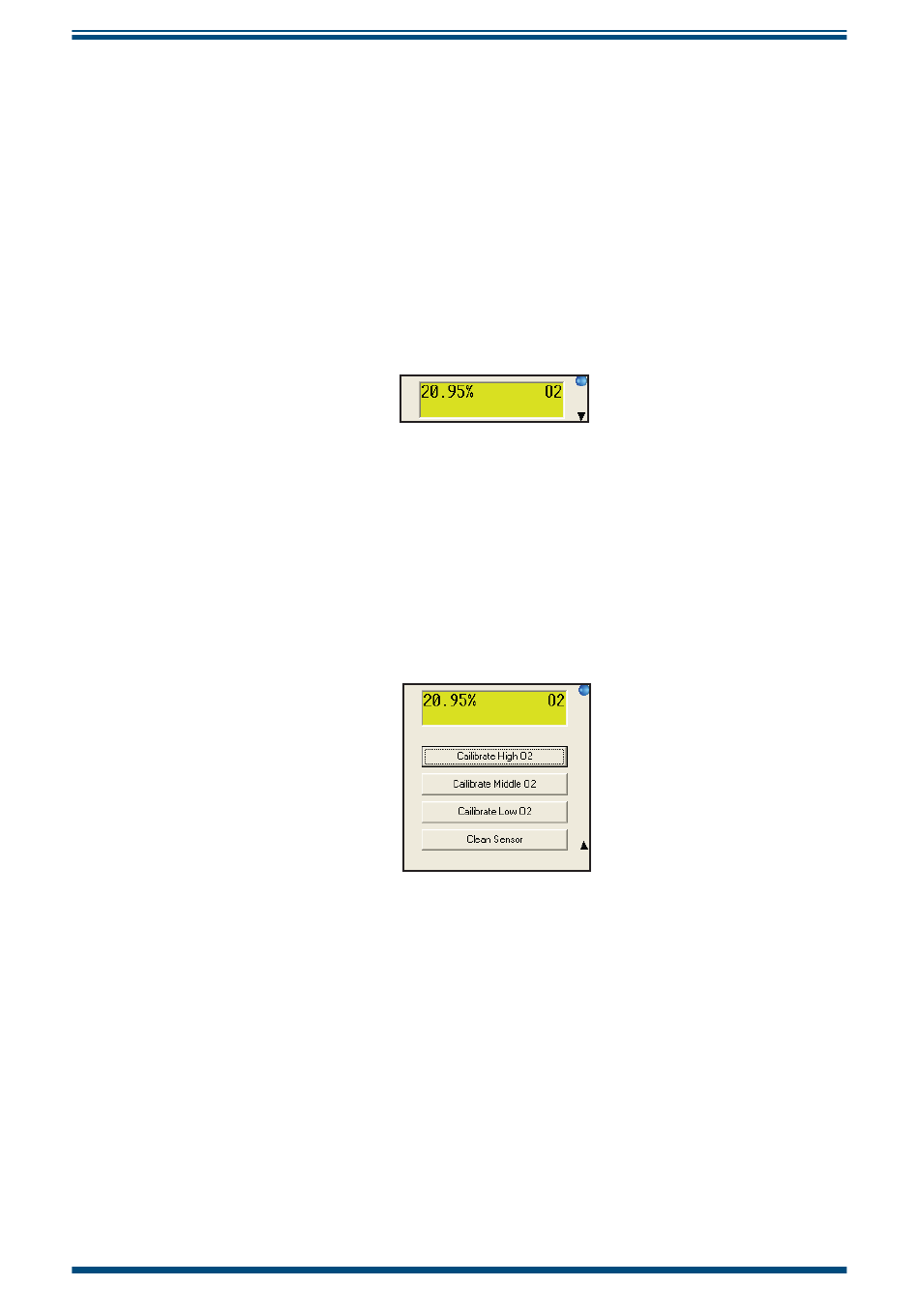

LCD-Anzeige auf dem Bildschirm
Es ist möglich, einen LCD-Emulator auf dem PC-Desktop anzuzeigen, der exakt die Anzeige auf
dem XGA301 reproduziert. Zu seiner Aktivierung wird im `UTILITIES´-Menü die Option `LCD on´
gewählt. Das dann angezeigte kleine Fenster mit der LCD-Anzeige kann frei auf dem Desktop
positioniert werden.
Die blaue LED-Leuchte blinkt, wenn die Anzeige aktualisiert wird.
B.8
Fern-Kalibrierung und Reinigungsfunktion
Mit aktivierter LCD-Anzeige auf dem Bildschirm ist es nun möglich, eine Fern-Kalibrierung des
Analysators durchzuführen und den Sensor zu reinigen. Klicken Sie den nach unten weisenden Pfeil
in der rechten unteren Ecke an, um das Fenster zu erweitern:
Mit diesen vier Tasten kann der Analysator nun direkt vom PC aus kalibriert und/oder der Sensor
gereinigt werden. Bevor Sie den Analysator mit Gas zu kalibrieren beginnen, vergewissern Sie sich,
dass Sie die Sauerstoff-Konzentration des zu verwendenden Gases kennen UND ein Kalibrierzertifikat
des Lieferanten mit der Konzentrationsbestätigung besitzen. Sie können die Kalibrierung in beliebiger
Reihenfolge durchführen, wobei der Gaswert für den oberen Kalibrierpunkt "
sein muss gegenüber dem Gaswert für "
Kalibrierpunkt "
O2 LOW
sich die Messwerte auf der LCD-Anzeige stabilisieren. Dies ist zur Durchführung einer erfolgreichen,
sorgfältigen Kalibrierung äußerst wichtig.
Michell Instruments
LCD-Anzeige auf dem Bildschirm
Abb. 13
Abb. 14
Fern-Kalibrierung und Reinigungsfunktion
O2 MIDDLE
". Lassen Sie dem Gas genügend Zeit, über den Sensor zu strömen, damit
" und dieser wiederum größer als der untere
ANHANG B
" größer
O2 HIGH
45
