XGA301 Bedienungsanleitung
B.15

Echtzeit-Grafik

Das Softwarepaket für den XGA301 beinhaltet auch eine Echtzeit-Grafik-Funktion, mit der die
Entwicklung der Daten in grafischer Form auf dem Bildschirm beobachtet werden kann (s. Abb.
19). Der Zugriff auf die Grafik erfolgt durch Ankreuzen des Kästchens 'Show Graph'. Das Diagramm
erscheint in einem neuen Fenster und kann jederzeit abgerufen werden, ohne eine gerade laufende
Protokollierung zu stören. Sie können mit den Anweisungen 'Run' und 'Stop' aus dem 'Data Logger'-
Menü die Datenprotokollierung beginnen oder beenden und während der Protokollierung das Fenster
verkleinert auf die Task-Leiste legen und von dort wieder aufrufen.
Um dieses Fenster zu schließen und zur Hauptseite der Datenprotokollierung zurückzukehren, wählen
Sie 'Close Plot' vom `File´-Menu oder klicken Sie auf das "Fenster schließen"-Symbol.
Die Merkmale dieser Grafik-Anzeige werden nachfolgend beschrieben:
B.16

Haupt-Grafik-Fenster

Die Grafik ist ein XY-Diagramm mit der Zeit auf der X-Achse, der Sauerstoffkonzentration auf der
Haupt-Y-Achse (Y1) und dem Druck auf der Neben-Y-Achse (Y2). Die X-Achse und die beiden
Y-Achsen werden während der Datenprotokollierung automatisch skaliert, sodass alle Datenpunkte
in der Grafik angezeigt werden.
Michell Instruments

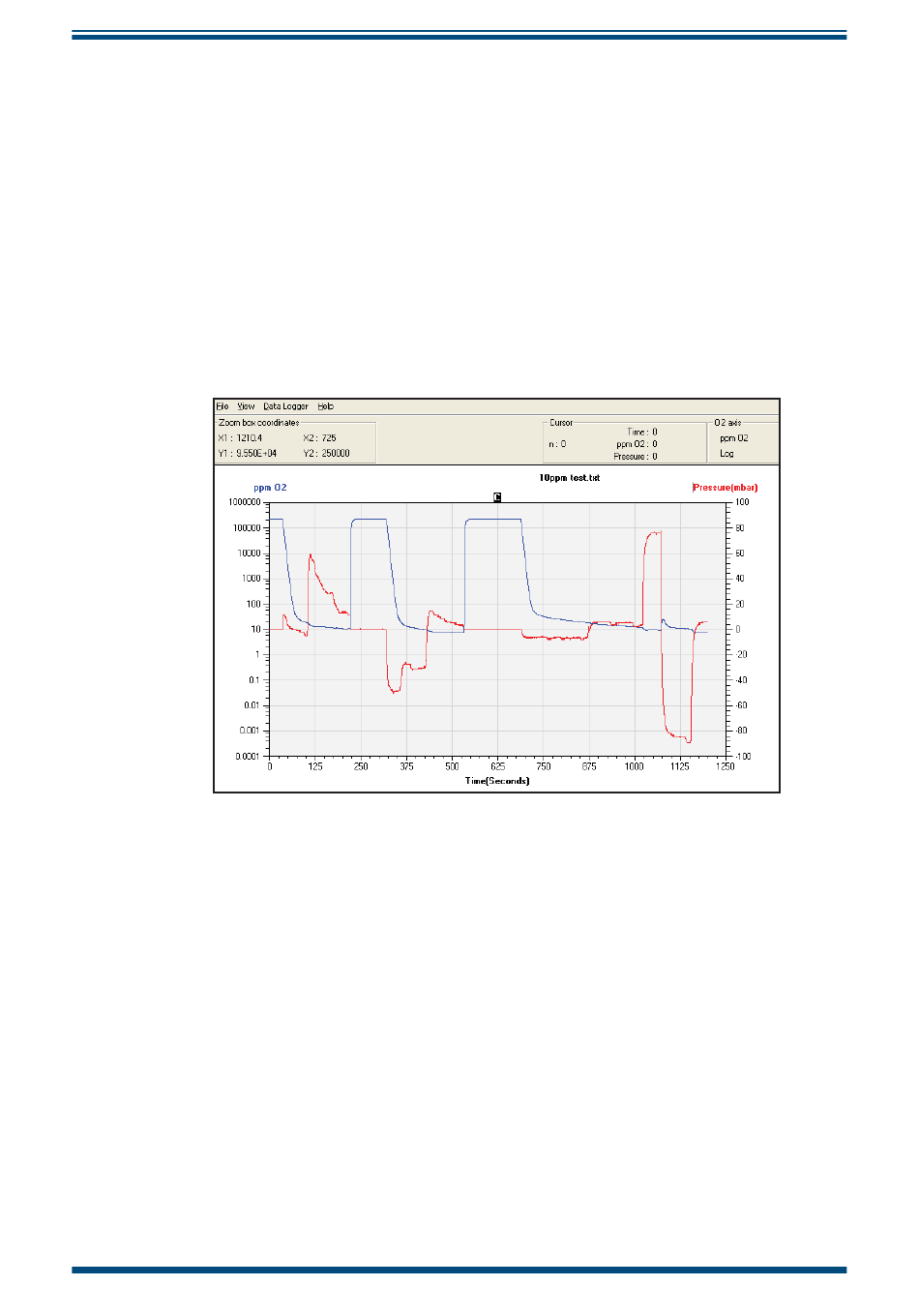

Abb. 20

Echtzeit-Grafik

ANHANG B
51
