ANHANG B
1.
Analog: Die Echtzeit-Analogwerte in dieser Anzeige sind gemessene
Spannungen, die direkt von der Elektronik im Analysator stammen.
Sie dienen nur zu Informationszwecken, sind aber nützliche Diagnose-
Werkzeuge für die Service-Mitarbeiter von Michell Instruments, denn
ungewöhnliche Werte können auf einen besonderen Fehler hinweisen.
Um bei der Diagnose eines Fehlers behilflich zu sein, machen Sie mit
der Bildübertragungs-Funktion einen Screenshot von dieser Anzeige und
schicken Sie ihn per E-Mail an info@michell.com.
2.
Sensor State: In diesem Feld sollte bei einem funktionierenden
Analysator überall "OK" stehen. Beachten Sie, dass der XGA301 keinen
eingebauten Temperatur-Sensor hat, so dass alle Bezüge zur Temperatur
auf dieser Anzeige nicht relevant sind. Mögliche Meldungen sind neben
"OK" auch "High", "Low" oder "Fault". Die "High"- und "Low"-Meldungen
zeigen an, dass das Sensor-Signal außerhalb des normalen Bereichs
liegt. Die "Fault"-Meldung wird nur dann angezeigt, wenn der Sensor
abgekoppelt ist oder fehlerhaft arbeitet.
3.
Digital: Die digitalen Signale kommen direkt von der Elektronik im
Analysator und können hier überwacht werden. Um die Tastatur auf
korrekte Arbeitsweise zu überprüfen, drücken Sie die Tasten und
beobachten Sie das entsprechende Feld auf der Anzeige. Funktioniert
die Taste richtig, wird das Datenkästchen rot und der digitale Wert der
einzelnen Taste wird darin angezeigt. Ist am Analysator ein externes
Thermoelement korrekt angeschlossen (nur Serie 2100 und 3100), dann
wird dies in der Box "Temperature Sensor" angezeigt.
4.
Log Diagnostic Data: Wenn Sie dieses Kästchen ankreuzen, dann
beginnt die Software die Diagnose-Datei unter dem Namen "XGA301
diagnostics data XXXX.txt (XXXX ist die Seriennummer des Geräts) im
Verzeichnis "My Documents" automatisch zu speichern.
56
XGA301 Bedienungsanleitung

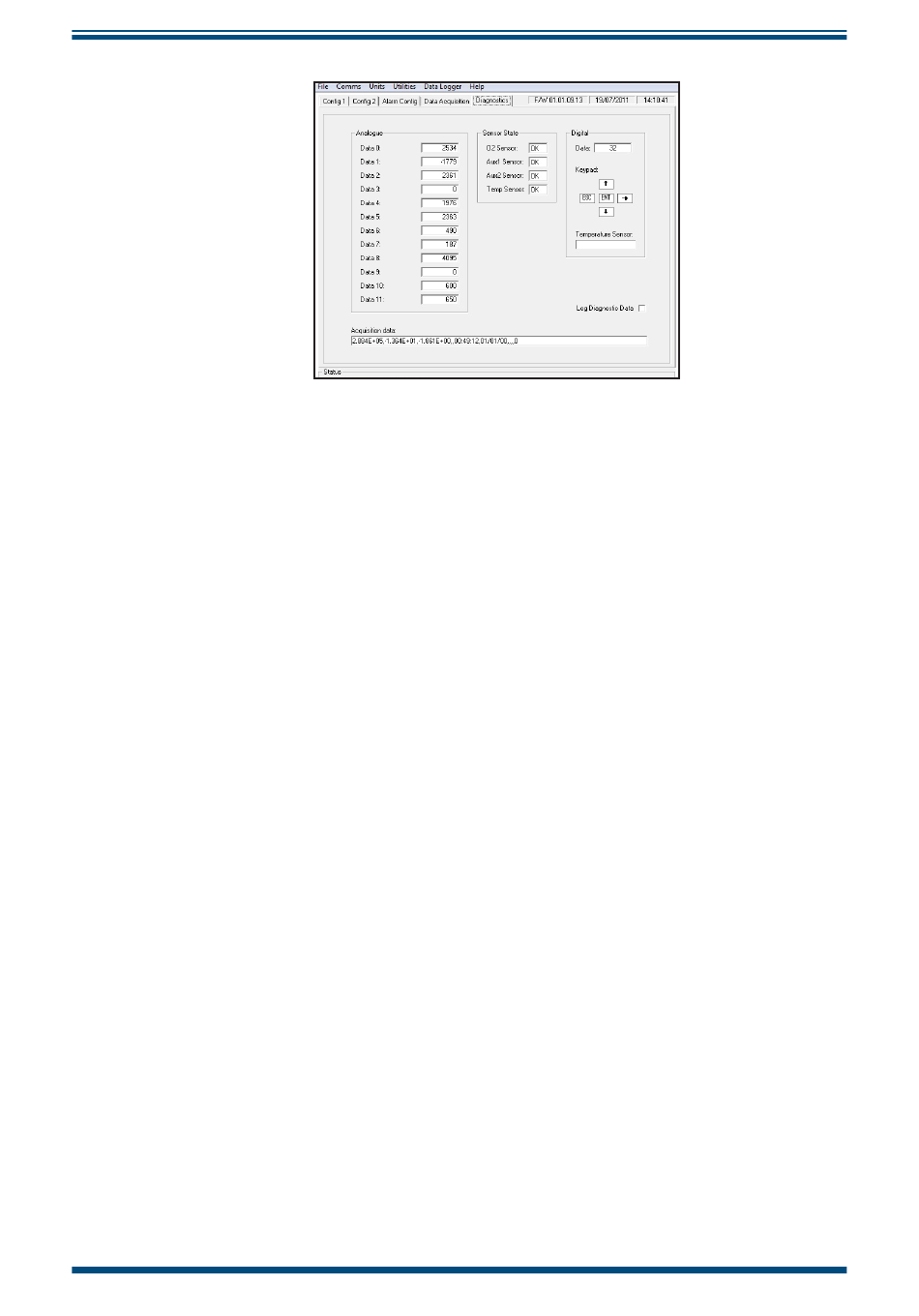

Abb. 22
Diagnose-Anzeige
97487 DE Ausgabe 2.1, Januar 2019
