XGA301 Bedienungsanleitung
B.6.1
Konfiguration 2-Anzeige
HINWEIS:
Abb. 10 abweichen.
1.
Calibration Gas 1, 2 & 3: Diese Felder sind in dieser Version grau hinterlegt
und die Daten dienen nur zu Informationszwecken. Wenn Sie das aktuelle
Kalibriergas ändern möchten, dann folgen Sie der Prozedur in Abschnitt 3.
2.
Calibration Constant A B & C: Diese Felder enthalten die Kalibrier-
Konstanten, die der XGA301 automatisch berechnet, wenn eine
Kalibrierung durchgeführt wird. Sie ändern sich nach jeder neuen
Kalibrierung. Allgemein sollte der Wert für Luft ca. -10 mV betragen und
ein niedriger ppm-Wert, d.h. 10 ppm, würde dann ca. 180 mV ergeben.
3.
O2-Analog Output (0 V/4 mA & 10 V/20 mA): In diese Felder sollten der
hohe und der niedrige Sauerstoffwert für die Analog-Ausgänge (6) auf der
Geräterückseite gesetzt werden. Sollen z.B. 4 mA der O2-Konzentration
von 1% darstellen und 20 mA entsprechend 21%, dann tragen Sie diese
beiden Werte in die entsprechenden Felder ein. Der Wert kann abhängig
von der gewählten Maßeinheit in % oder ppm eingegeben werden.
Standardeinstellung ist %; die Standardwerte sind 25% für den oberen
und 0,001% für den unteren Einstellwert.
4.
Auxiliary Analog Output (0 V/4 mA & 10 V/20 mA): In diese Felder sollten
der hohe und der niedrige Zusatzwert, z.B. Drucksensor, für die Analog-
Ausgänge (6) auf der Geräterückseite gesetzt werden. Sollen z.B. 0V/4
mA den Druck von 0 mbar darstellen und 10V/20 mA entsprechend 100
mbar, dann tragen Sie diese beiden Werte in die entsprechenden Felder
ein. Die Maßeinheit ist als mbar festgelegt.
5.
Absolute Ambient Pressure: In dieses Feld können Sie den aktuellen
Umgebungsdruck in mbar eintragen. Dieser Wert wird nur in der
automatischen Druckkorrektur verwendet und bietet eine erhöhte
Genauigkeit bei der Korrektur. Der Standardwert von 1013 mbar ist der
Mittelwert des Umgebungsdrucks im UK.
Michell Instruments

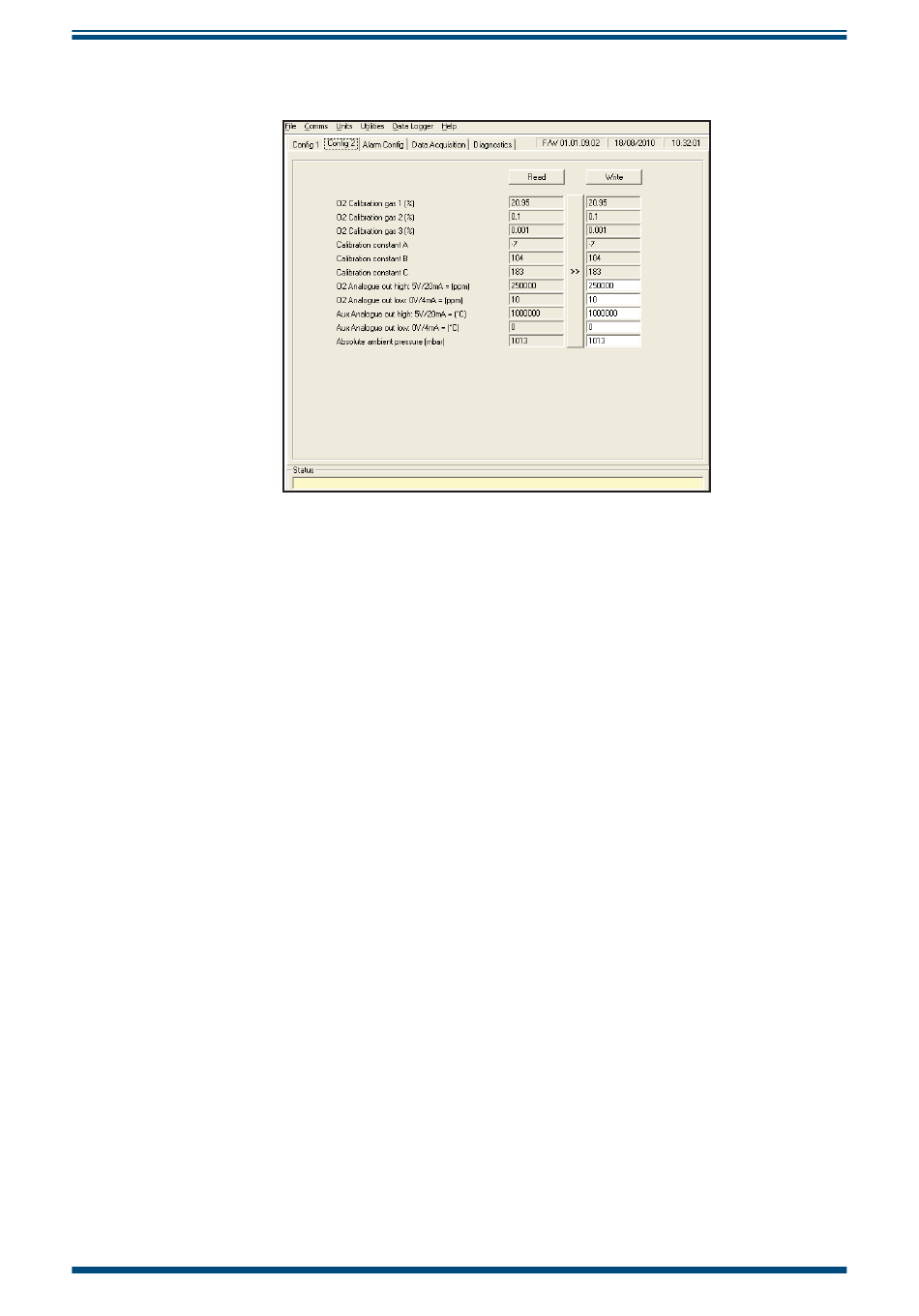

Abb. 11
Die
aktuell
verwendeten
Konfiguration 2-Anzeige
Werte
können
ANHANG B
von
denen
in
43
