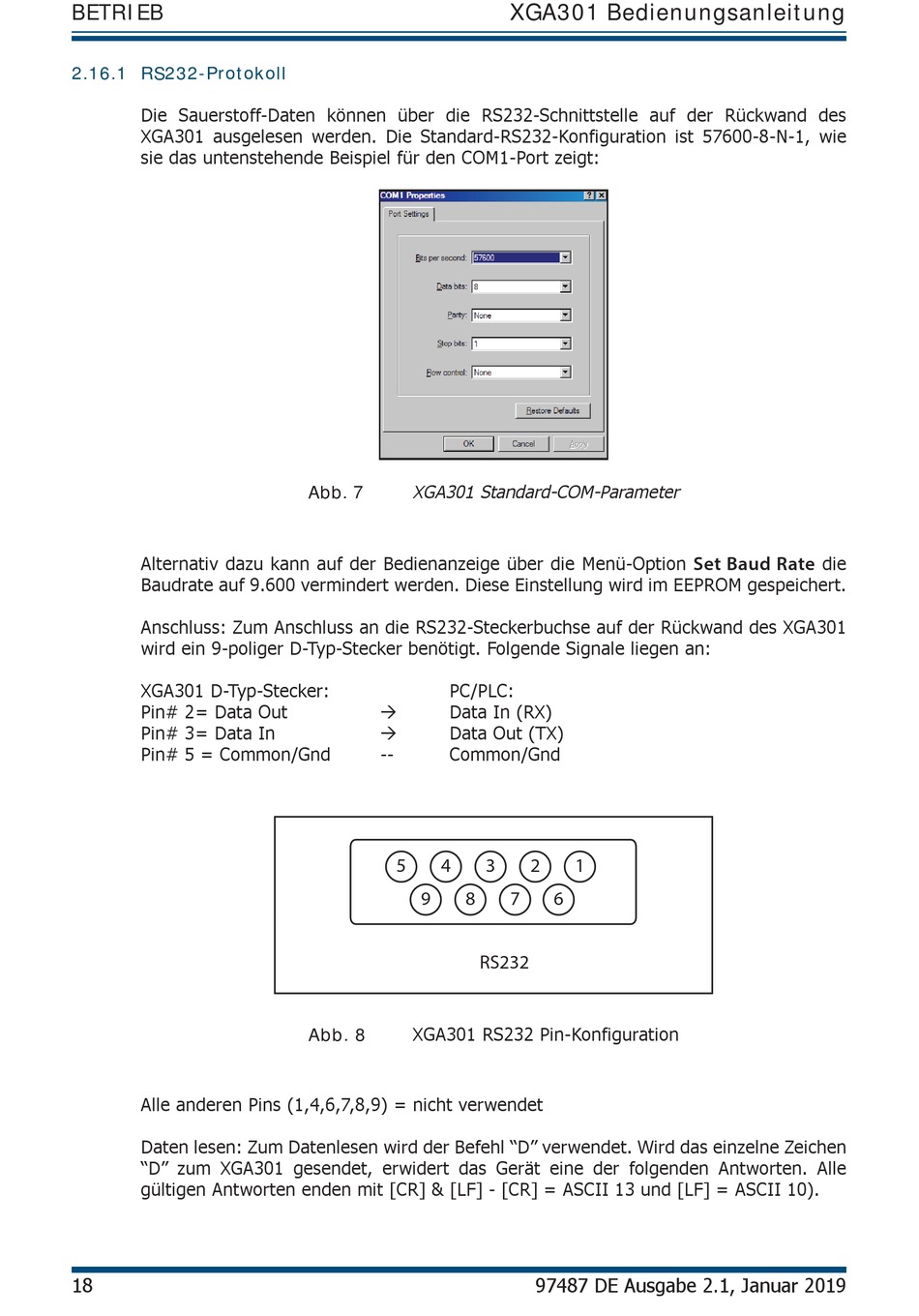

2.16.1 RS232-Protokoll
Die Sauerstoff-Daten können über die RS232-Schnittstelle auf der Rückwand des
XGA301 ausgelesen werden. Die Standard-RS232-Konfiguration ist 57600-8-N-1, wie
sie das untenstehende Beispiel für den COM1-Port zeigt:
Alternativ dazu kann auf der Bedienanzeige über die Menü-Option
Baudrate auf 9.600 vermindert werden. Diese Einstellung wird im EEPROM gespeichert.
Anschluss: Zum Anschluss an die RS232-Steckerbuchse auf der Rückwand des XGA301
wird ein 9-poliger D-Typ-Stecker benötigt. Folgende Signale liegen an:
XGA301 D-Typ-Stecker:
Pin# 2 = Data Out
Pin# 3 = Data In
Pin# 5 = Common/Gnd
Alle anderen Pins (1,4,6,7,8,9) = nicht verwendet
Daten lesen: Zum Datenlesen wird der Befehl "D" verwendet. Wird das einzelne Zeichen
"D" zum XGA301 gesendet, erwidert das Gerät eine der folgenden Antworten. Alle
gültigen Antworten enden mit [CR] & [LF] - [CR] = ASCII 13 und [LF] = ASCII 10).
18
XGA301 Standard-COM-Parameter
Abb. 7
PC/PLC:
Data In (RX)
Data Out (TX)
--
Common/Gnd
5
4
9
8
RS232
Abb. 8
XGA301 RS232 Pin-Konfiguration
XGA301 Bedienungsanleitung
3
2
1
7
6
