XGA301 Bedienungsanleitung

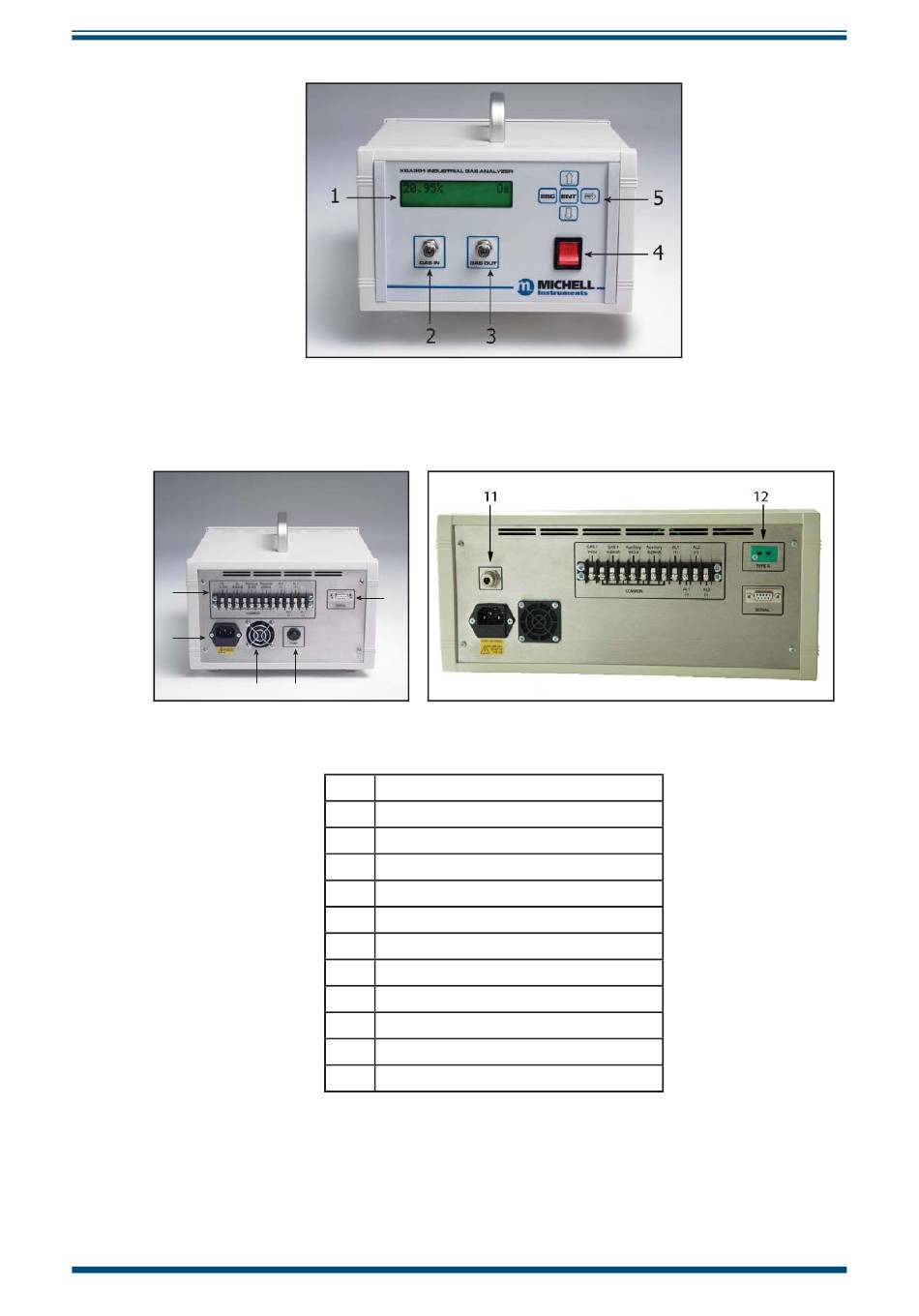

2.1
Frontplatte
2.2
Rückwand
6
7
2.3
Menü-System
Alle Bediener-programmierbaren Funktionen sind über ein Menüsystem zugänglich, das
über das Tastenfeld (Abb. 1 (5)) auf der Frontplatte bedient wird. Der Einstieg in das
Menü-System erfolgt mit der ENT-Taste. Zum Abbruch und Rückkehr zur Bedienanzeige
kann jederzeit die ESC-Taste gedrückt werden. Das Flussdiagramm des Menüsystems
folgt auf der nächsten Seite.
Michell Instruments
Abb. 1
10
8
9
Abb. 2
1
LCD-Anzeige
2
Gaseinlass
3
Gasauslass
4
Netz-Ein/Ausschalter
5
Tastenfeld
6
Klemmen-Anschlussblock
7
Netzanschluss
8
Lüftungsventilator
9
Pumpen Ein/Aus-Schalter
10
'D'-Typ-Steckerbuchse
11
Druckauslassventil
12
Thermoelement
XGA301A1-Frontplatte
XGA301-Rückwand (A1 & A3)
BETRIEB
3
