XGA301 Bedienungsanleitung
TAUPUNKTSENSOR

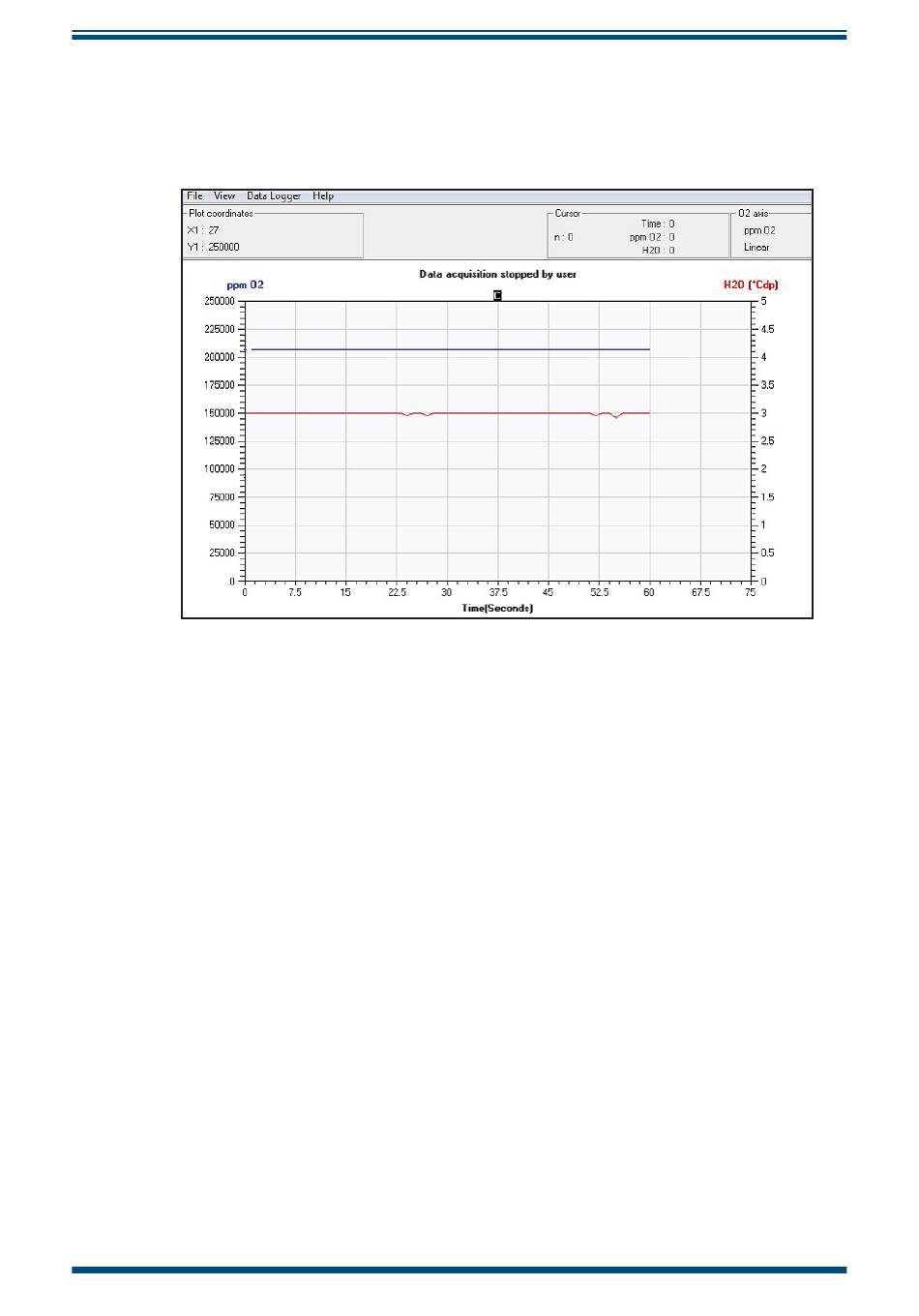

Echtzeit-Diagramm
Die Ausgangssignale des Easidew werden zusammen mit anderen Messgrößen als
Diagramm dargestellt, wobei eine 2-fache Skalierung auf der X-Achse möglich ist. Im
Beispiel unten sind es die beiden Messgrößen Sauerstoff und Taupunkt:
Konfiguration der zweiten Y-Achse
Die zweite Y-Achse befindet sich auf der rechten Diagrammseite und kann zur
Darstellung des H2O- oder Druckwertes des internen Drucksensors verwendet werden.
Es ist nicht möglich, H2O und Druck gleichzeitig anzuzeigen. Die Achse ist linear und
wird automatisch skaliert. Zur Konfiguration der 2. Achse wird im Menü 'View' das
Untermenü 'Second Axis Display' angewählt und dann aus der Liste die betreffende
Messgröße ausgewählt.
Michell Instruments
25
