5.4.5

Pinbelegung der Schnittstellen

In den nachstehenden Tabellen finden Sie die Pinbelegung für die Schnittstellen/-Stecker.

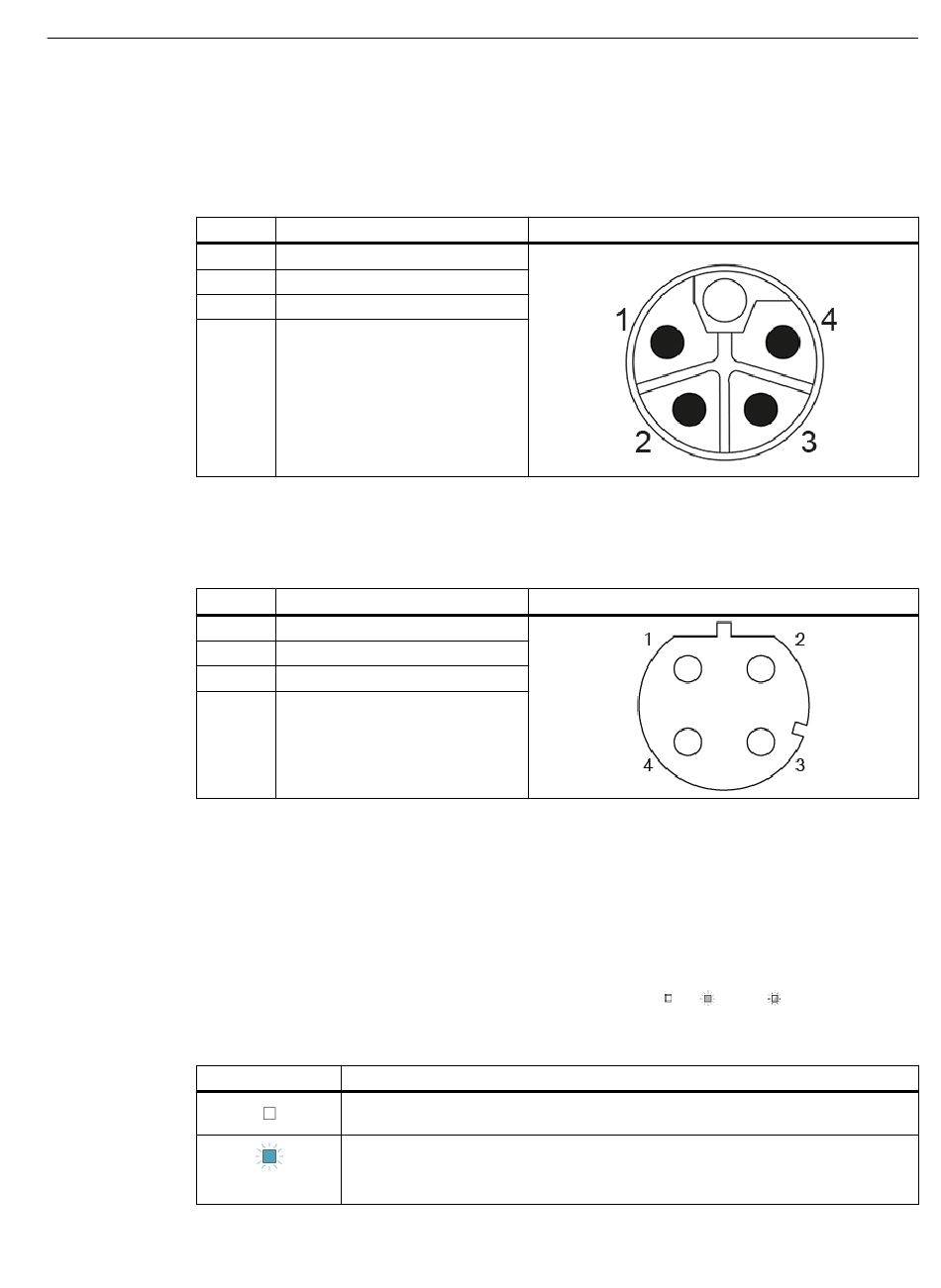

Tabelle 5-19 Pinbelegung Spannungsversorgung; M12-Buchse (4-polig, L-codiert)
Pin
1) Beachten Sie, dass dieser Pin nicht mit einer Kabelader belegt werden darf.
Tabelle 5-20 Pinbelegung PROFINET IO; M12-Buchse (4-polig, D-codiert)
Pin
5.4.6

LED-Anzeigen

Reader-LED-Anzeige
Die Betriebszustände des Readers werden durch zwei LEDs angezeigt. Die LEDs können die
Farben Weiß, Grün, Rot, Gelb oder Blau und die Zustände aus , an , blinkt annehmen:
Tabelle 5-21 Anzeige der Betriebszustände über die Betriebs-LED-Anzeige
SIMATIC RF300
Systemhandbuch, 02/2021, C79000-G8900-C345-09
Belegung
1 DC 24 V (braun)
2 Nicht belegt (weiß)
3 DC 0 V (blau)
4 Reset to Factory (schwarz)
Belegung
1 Datenleitung TxP
2 Datenleitung RxP
3 Datenleitung TxN
4 Datenleitung RxN
LEDs Bedeutung
Der Reader ist ausgeschaltet.
Der Reader ist eingeschaltet und sucht nach Transpondern.
Der Reader ist in dem "Einrichten"-Modus, im Zustand "Transponder suchen", hat
noch keinen "RESET"-Befehl erhalten und ist nicht bereit.
Ansicht M12-Buchse, 4-polig
1)
Ansicht M12-Buchse, 4-polig
Reader
