6.5.3 Übertragungsfenster
L
d
S
a
S
g

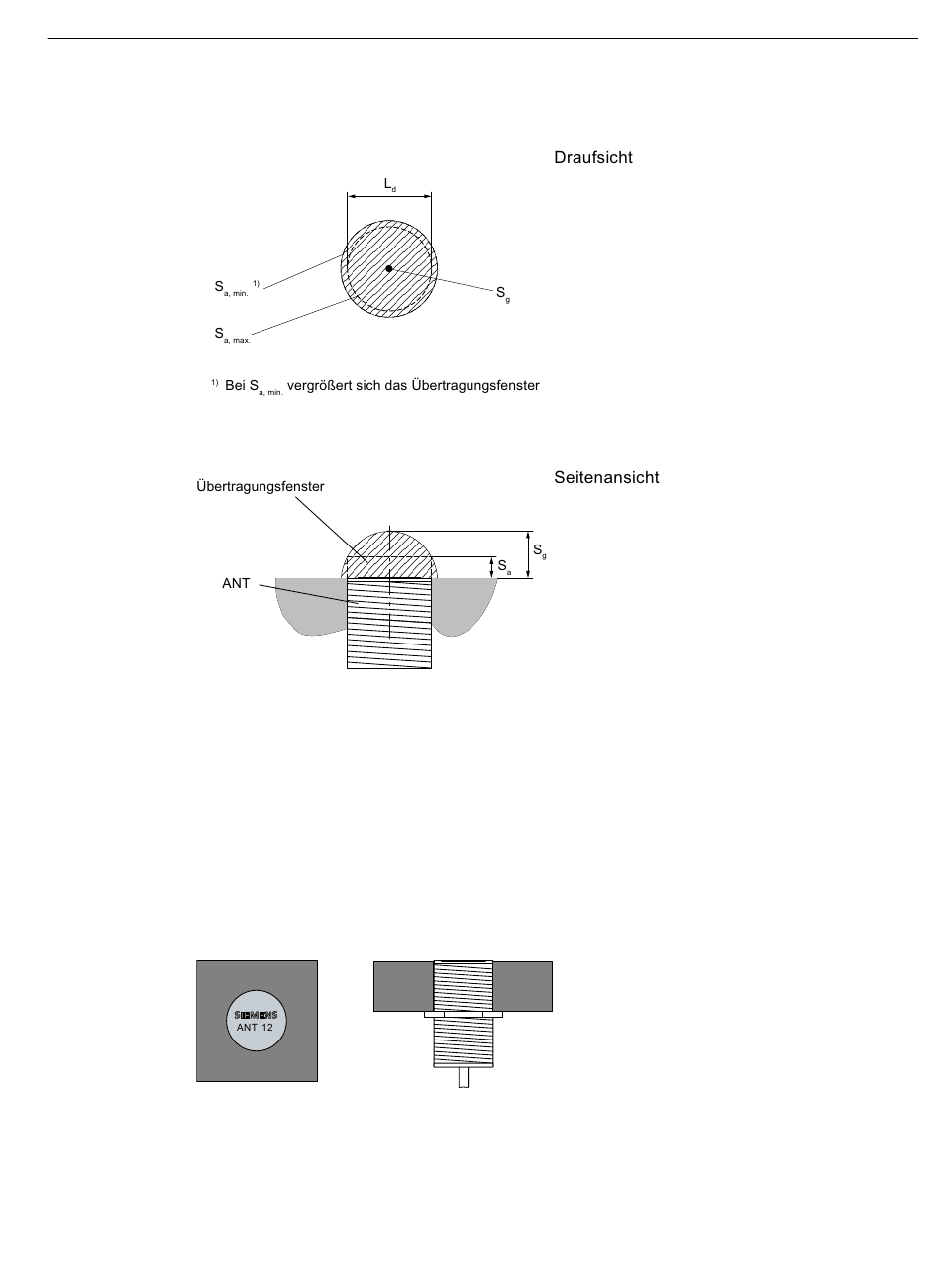

Bild 6-20
6.5.4 Bündiger Einbau in Metall
Die Antenne ANT 12 kann bündig in Metall eingebaut werden. Beachten Sie eine mögliche
Reduzierung der Felddaten.
Bild 6-21
SIMATIC RF300
Systemhandbuch, 02/2021, C79000-G8900-C345-09
Länge des Übertragungsfensters (= 20 mm)
Arbeitsabstand zwischen Antenne und Transponder
Grenzabstand (Grenzabstand ist der maximale lichte Abstand zwischen Antennen-Oberseite und
Transponder, bei dem die Übertragung unter normalen Bedingungen gerade noch funktioniert.)
Übertragungsfenster ANT 12
ANT 12 bündig in Metall eingebaut
Antennen
