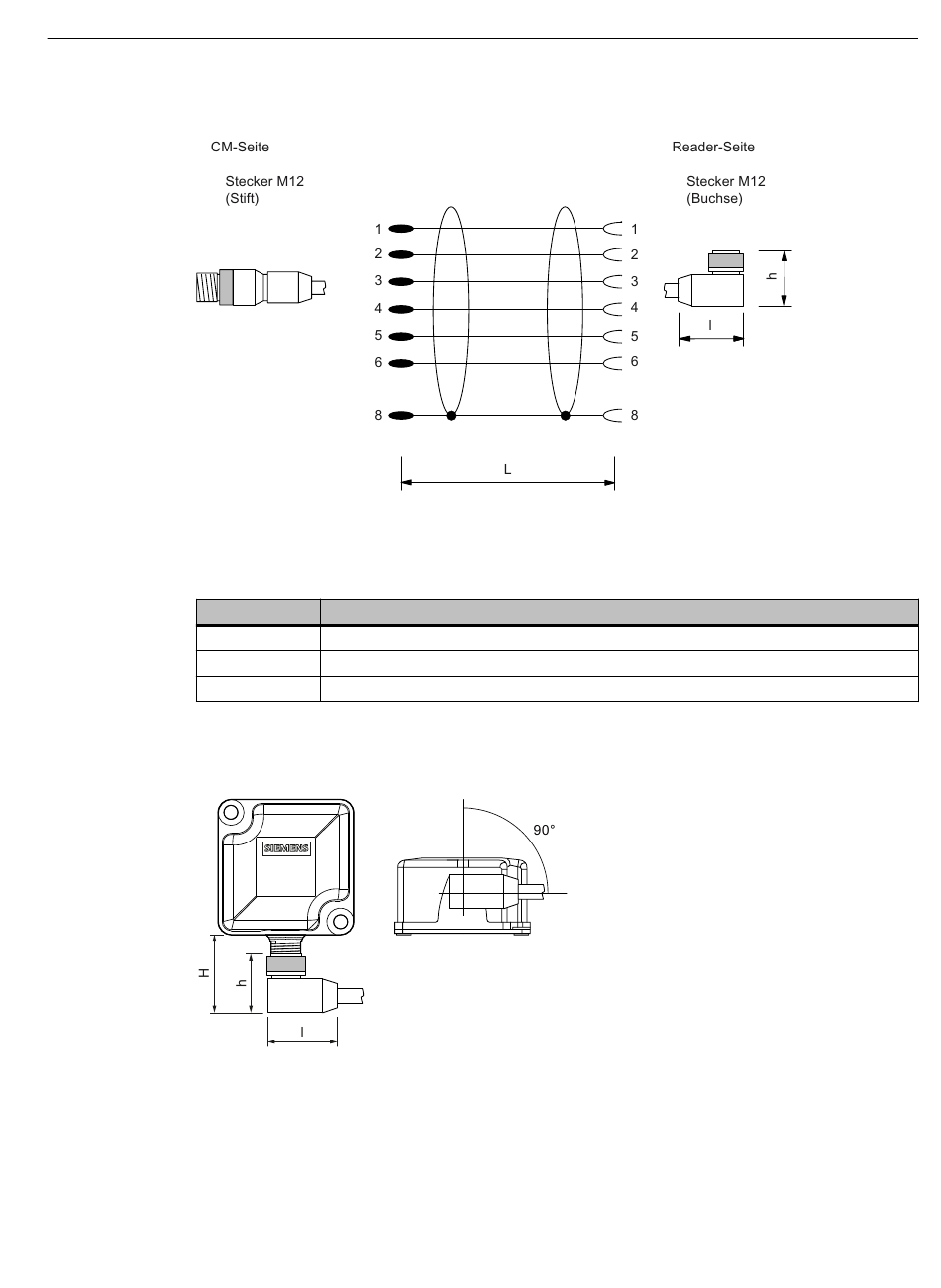

Verbindungskabel mit abgewinkeltem Stecker
Bild A-13
Tabelle A-12 Bestelldaten
Länge L
2 m
5 m
10 m
Der abgewinkelte Stecker hat eine Höhe von h = 29 mm und eine Länge von l = 38 mm. Beachten
Sie, dass der Abstand zwischen Steckerkante und Gehäusekante des Reader (H), nach der
Montage bautypenbedingt höher ausfällt.
Bild A-14
Der Abstand zwischen Steckerkante und Gehäusekante des Reader (H) ist abhängig vom
verwendeten Reader und beträgt bis zu 38 mm. Blickt man frontal auf die Reader, zeigt der
abgewinkelte Stecker aufgrund der Bauweise immer nach rechts und verläuft parallel zum
Gehäuse.
SIMATIC RF300
Systemhandbuch, 02/2021, C79000-G8900-C345-09
Verbindungskabel zwischen ASM 456, RF160C, RF170C, RF180C und Reader RF3xxR (RS422),
mit abgewinkeltem Stecker
Artikelnummer
6GT2891-4JH20
6GT2891-4JH50
6GT2891-4JN10
Abstand zwischen Steckerkante und Gehäusekante
