Anzeigeelemente

Frontblende und Anzeigeelemente

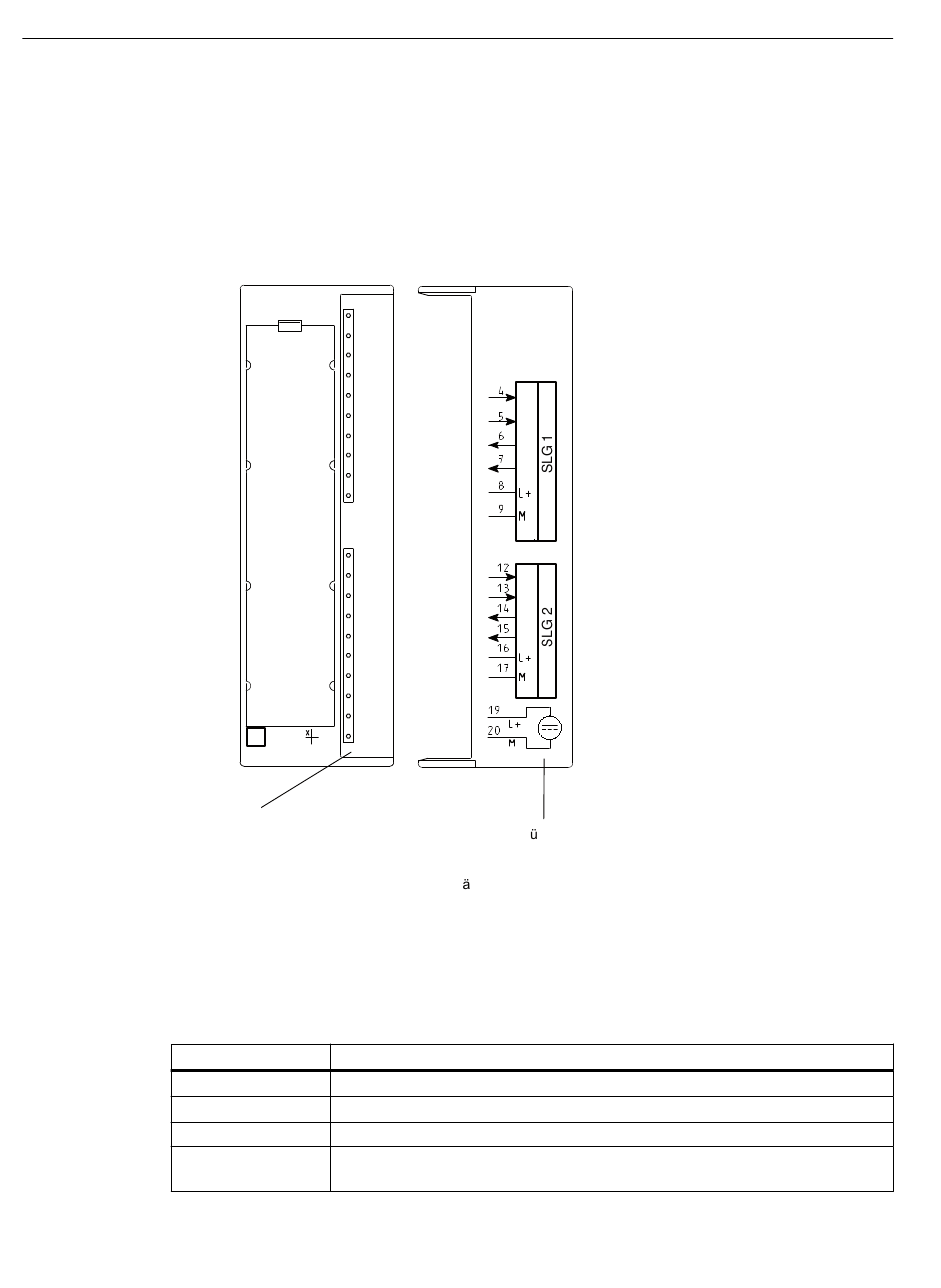

Das folgende Bild zeigt die Frontblende des ASM 475 und die Innenseite der Fronttür mit dem
dazugehörigen Anschlussbild. Die SLG sind entsprechend dem Anschlussbild mit dem ASM zu
verbinden.
Status- und Fehleranzeigen
Bild 9-2

Anzeigeelemente am ASM

Tabelle 9-5
Leuchtdiode
SF
DC 5V
ACT_1, ACT_2
ERR_1, ERR_2
420
MOBY
ASM475
SF
DC5 V
ACT_1
ERR_1
PRE_1
RxD_1
ACT_2
ERR_2
PRE_2
RxD_2
4
5 6
6GT2 002-0GA10
Frontblende und Innenseite der Fronttür des ASM 475
Funktion der Leuchtdioden am ASM 475
Bedeutung
System Fault (Hardwarefehler im ASM)
24 V sind am ASM angeschlossen und die 5 V-Spannung im ASM ist in Ordnung.
Der entsprechende Reader ist mit der Bearbeitung eines Anwenderbefehls aktiv.
Ein Blinkmuster zeigt den zuletzt aufgetretenen Fehler an. Diese Anzeige kann
über den Parameter Option_1 rückgesetzt werden.
S+
S-
E+
E-
S+
S-
E+
E-
Anschlussbild
Die Nummern f r den
Anschluss beziehen sich
auf den Stecker X1 des
Geh useoberteils
