Antennendiagramme

5.1

Ausrichtung der Transponder zur Antenne

Polarisationsachse
Da die Antenne RF622A linear polarisiert ist, muss die Ausrichtung der verwendeten
Transponder in Bezug auf die Antenne beachtet werden.
Grundsätzlich müssen die Polarisationsachsen von Antenne und Transponder parallel
zueinander verlaufen. Das Symbol auf der Antenne stellt den Verlauf der Polarisationsachse
grafisch dar.

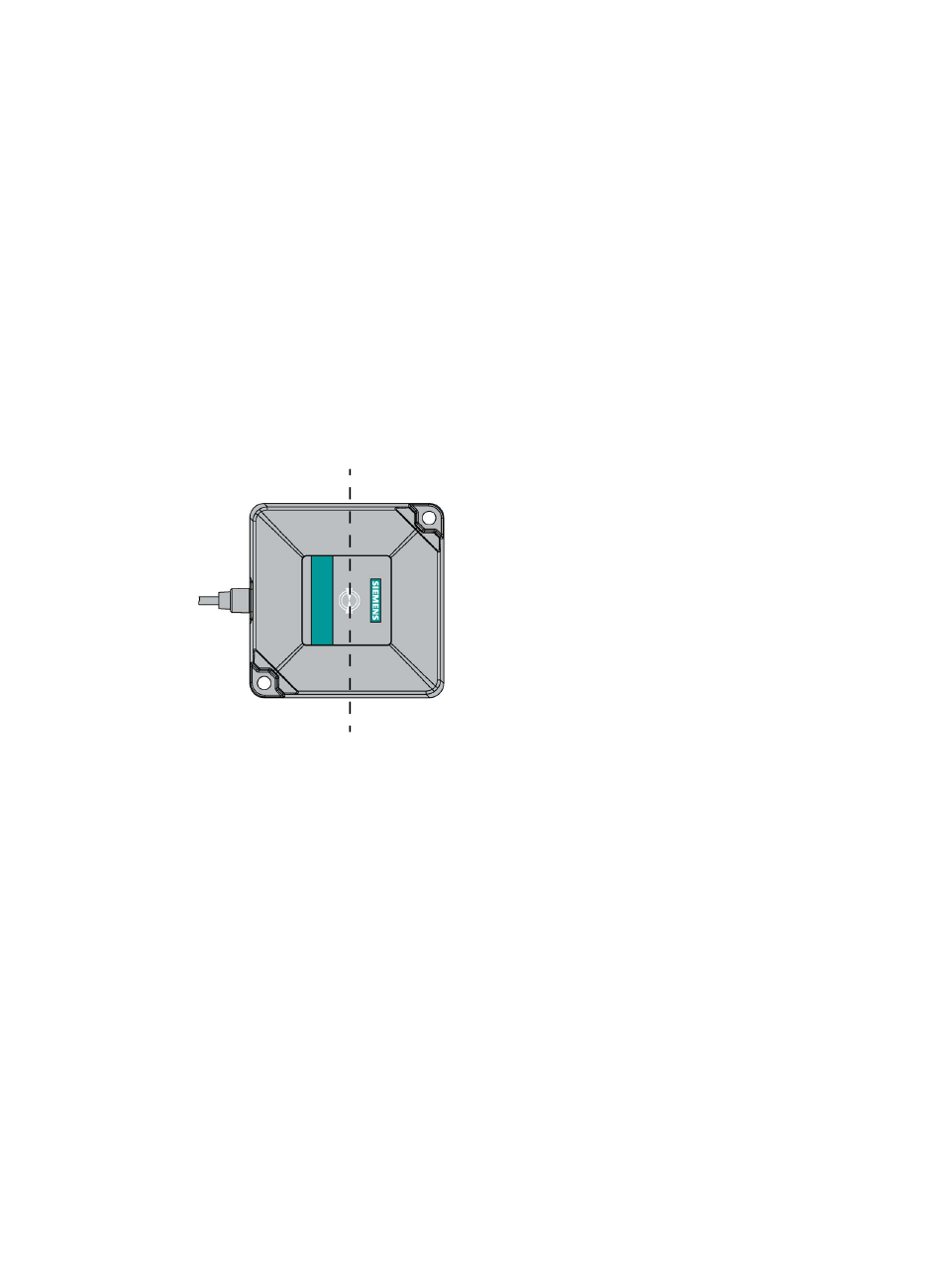

Bild 5-1
SIMATIC RF622A
Betriebsanleitung, 11/2020, C79000-G8900-C601-01
Polaristaionsachse
