4.6.5

Schrankaufbau

Die Einflussnahme des Anwenders zur Konfiguration einer störungssicheren Anlage erstreckt
sich auf den Schrankaufbau, die Leitungsverlegung, die Masseverbindungen und die richtige
Schirmung von Leitungen.
Hinweise zum EMV-sicheren Schrankaufbau können Sie den Aufbaurichtlinien der SIMATIC-
Steuerung entnehmen.
Abschirmung durch Gehäuse
Magnetische und elektrische Felder sowie elektromagnetische Wellen können durch
Metallgehäuse von der Störsenke ferngehalten werden. Je besser der induzierte Störstrom
fließen kann, umso stärker ist die Selbstschwächung des Störfeldes. Daher müssen alle
Gehäusebleche oder Bleche im Schrank gut leitend miteinander verbunden werden.

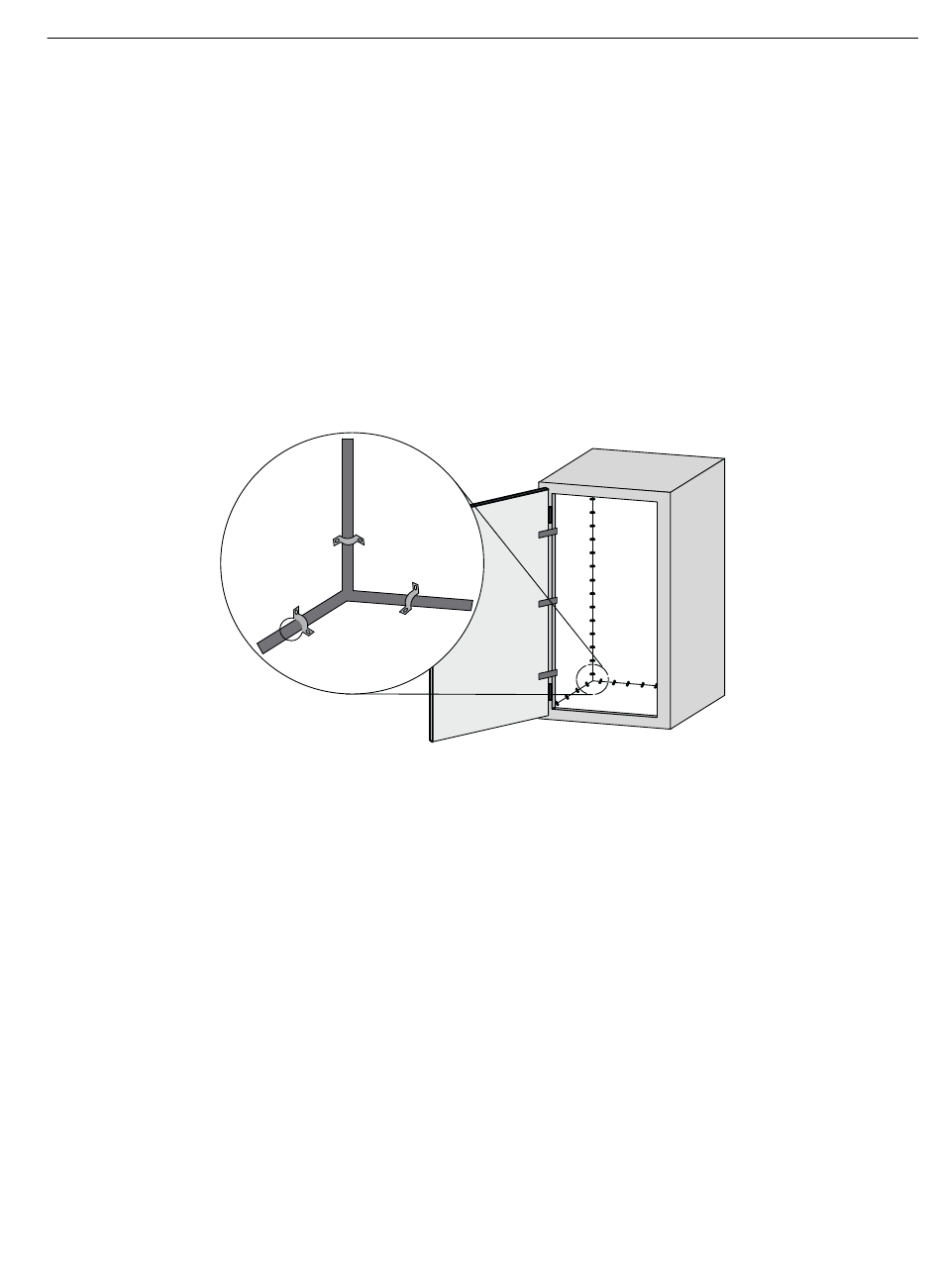

Bild 4-11
Sind die Schaltschrankbleche gegeneinander isoliert, kann eine hochfrequenzleitende
Verbindung mit Flachbändern und Hochfrequenz-Klemmen oder HF-Leitpaste geschaffen
werden. Je großflächiger die Verbindung ist, umso besser ist die Hochfrequenzleitfähigkeit. Mit
Verbindung von einfachen Drähten ist dies nicht möglich.
Vermeiden von Störungen durch optimalen Aufbau
Durch die Montage von SIMATIC-Steuerungen auf leitenden Montageplatten (nicht lackiert)
wird eine gute Störableitung erreicht. Beim Aufbau des Schaltschrankes können
Störeinwirkungen durch Beachtung von Richtlinien einfach vermieden werden.
Leistungskomponenten (Transformatoren, Antriebsgeräte, Lastnetzgeräte) sollten räumlich
getrennt von den Steuerungskomponenten (Relaissteuerteil, SIMATIC S7) angeordnet werden.
