6.7 ANT 30
6.7.4 Bündiger Einbau in Metall
Die Antenne ANT 30 kann bündig in Metall eingebaut werden. Beachten Sie eine mögliche
Reduzierung der Felddaten. Halten Sie bei der Montage auf/bündig in Metall die
Mindestabstände a und b ein.
Hinweis
Verringerung der Reichweite bei Nichteinhaltung des metallfreien Raumes
Eine Unterschreitung der Werte a und b hat eine starke Veränderung der Felddaten und somit
eine Verringerung des Grenz- und Arbeitsabstands zur Folge. Halten Sie daher bei der Montage
auf/bündig in Metall die Mindestabstände a und b ein.
a
b

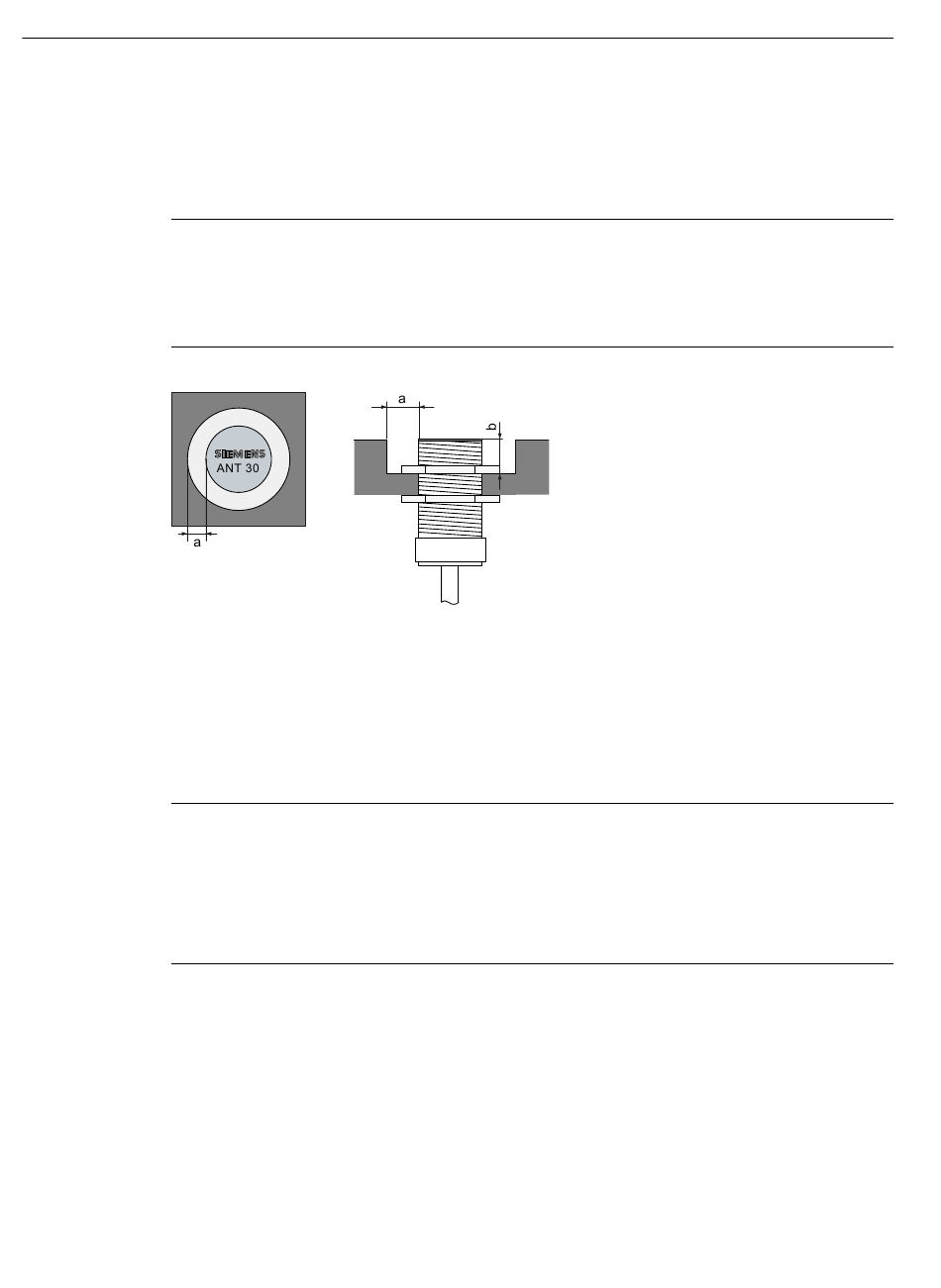

Bild 6-31
6.7.5 Mindestabstände
Hinweis
Verlängerung der Datenübertragungszeit bei Nichteinhaltung der Abstandswerte
Wenn Sie die in den Tabellen angegebenen Abstandswerte unterschreiten, besteht die Gefahr,
dass die induktiven Felder beeinflusst werden. Die Zeit für die Datenübertragung kann sich
dadurch unberechenbar verlängern oder ein Befehl wird mit einem Fehler abgebrochen.
Beachten Sie daher die in den Tabellen angegebenen Werte.
236
= 20 mm
= 20 mm
ANT 30 bündig in Metall eingebaut
Systemhandbuch, 02/2021, C79000-G8900-C345-09
SIMATIC RF300
