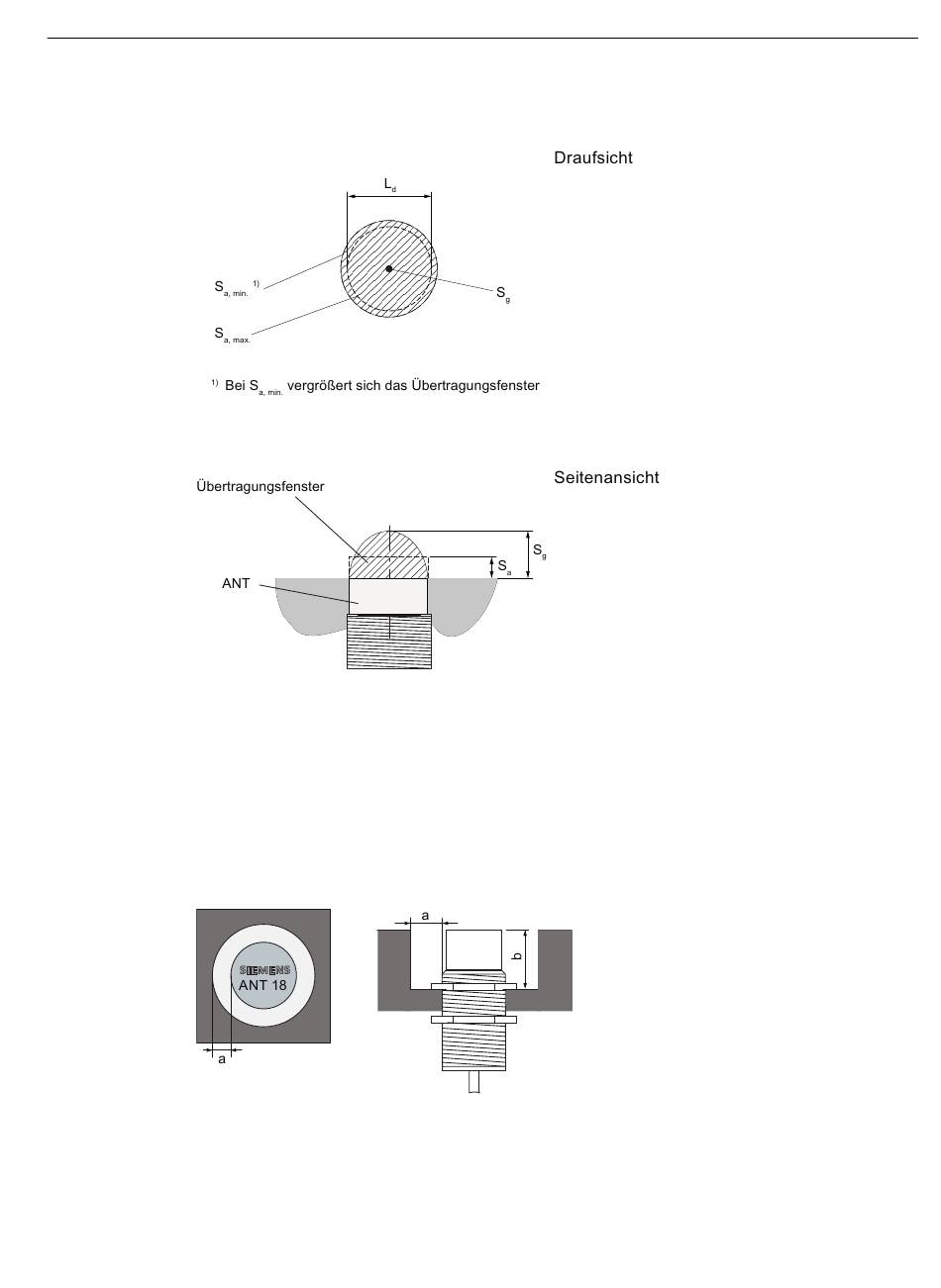

6.9.4 Übertragungsfenster
L
d
S
a
S
g
Bild 6-40
6.9.5 Bündiger Einbau in Metall
a
b
Bild 6-41
SIMATIC RF300
Systemhandbuch, 02/2021, C79000-G8900-C345-09
Länge des Übertragungsfensters (= 30 mm)
Arbeitsabstand zwischen Antenne und Transponder
Grenzabstand (Grenzabstand ist der maximale lichte Abstand zwischen Antennen-Oberseite und
Transponder, bei dem die Übertragung unter normalen Bedingungen gerade noch funktioniert.)
Übertragungsfenster ANT 18 (Edelstahl-Variante)
= 10 mm
= 10 mm
ANT 18 (Edelstahl-Variante) bündig in Metall eingebaut
Antennen
6.9 ANT 18 (Edelstahl-Variante)
