Siemens SIMATIC RF300 Systemhandbuch Seite 201

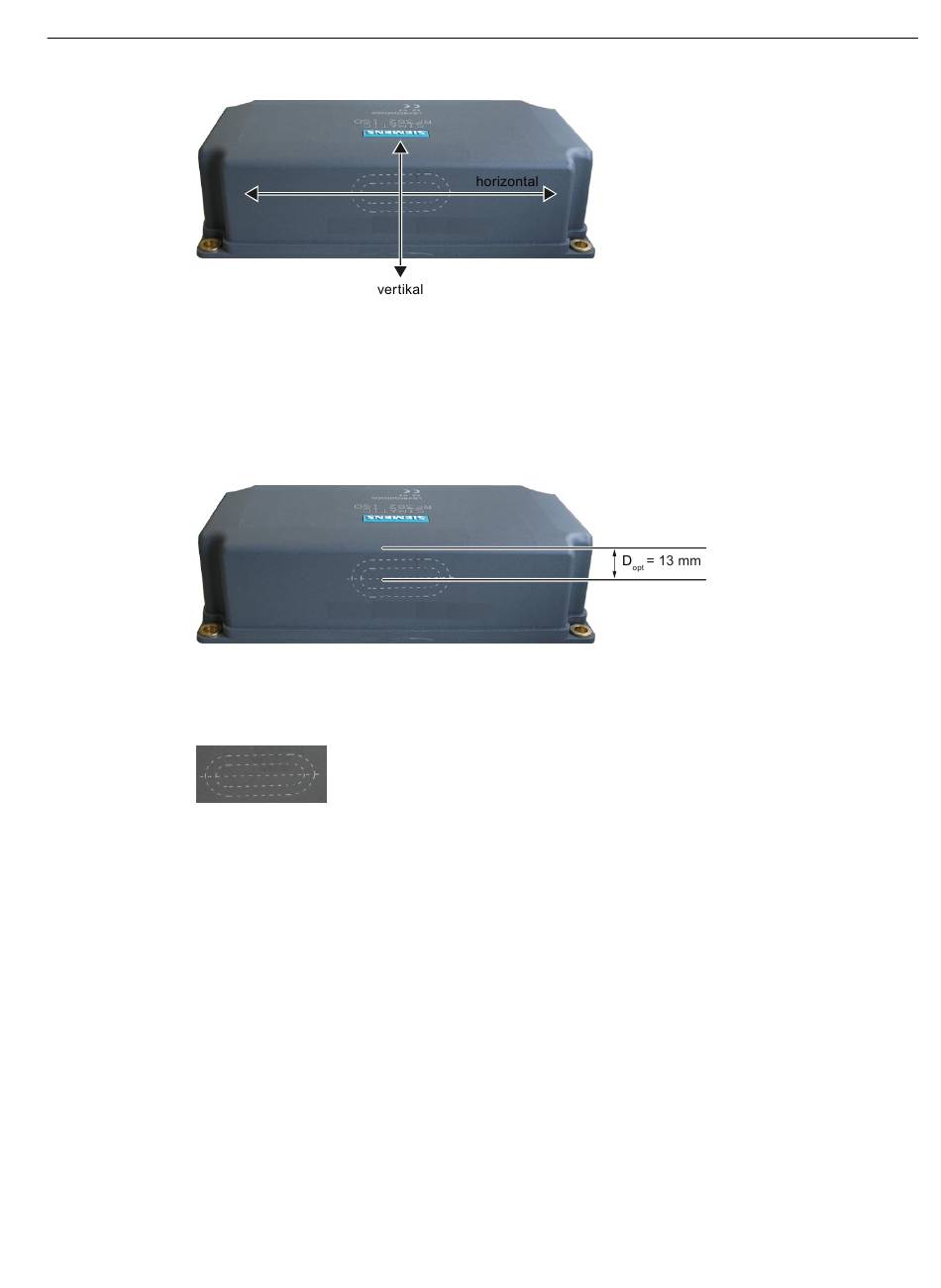

Bild 5-24
Maximale Feldstärke
Der Reader erzeugt das maximale Feld ca. 13 mm unterhalb der oberen Readerkante. Für
größtmögliche Lese-Reichweite sollten sich die zu lesenden Tags in diesem Bereich bewegen.
Das gilt sowohl bei Ausnutzung des horizontalen als auch bei Nutzung des vertikalen Felds.
Bild 5-25
Der Bereich maximaler Feldstärke und damit maximaler Reichweite ist gekennzeichnet durch
ein Laser-Piktogramm:
Bild 5-26
SIMATIC RF300
Systemhandbuch, 02/2021, C79000-G8900-C345-09
Definition horizontales und vertikales Reader-Feld
Linie der maximalen magnetischen Feldstärke
Laser-Beschriftung
5.6 SIMATIC RF382R mit Scanmode - 1. Generation
Reader
201
