Bündiger Einbau

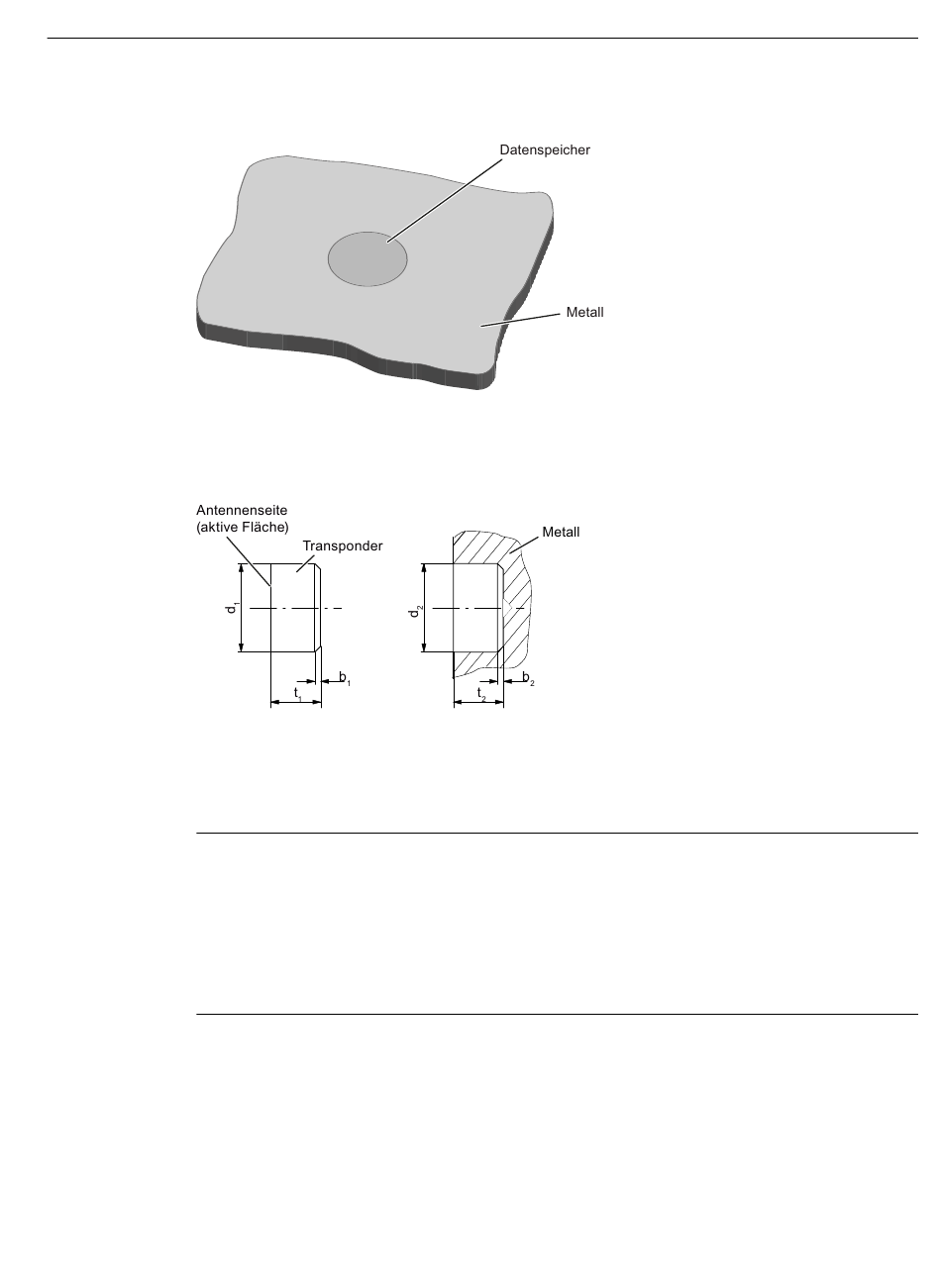

Bild 8-37
Einbau des MDS bündig in Metall bei Werkzeugen
b
1
d
1
t
1
Bild 8-38
Hinweis
Montagehinweis
Der MDS sollte nicht aus der Aufnahmebohrung herausragen; er muss bündig mit der
Außenkontur abschließen.
Bei der Montage sind die Einbauvorschriften des MDS und die durch den Einsatzfall gegebenen
Bedingungen (z. B. Umfangsgeschwindigkeit, Temperatur und Verwendung von
Kühlschmierstoff) zu beachten.

Einbauhinweise beim Kleben

• Einbauöffnung bohren
• Die Klebeflächen müssen trocken, frei von Staub, Öl, Trennmittel und anderen
Verunreinigungen sein
SIMATIC RF300
Systemhandbuch, 02/2021, C79000-G8900-C345-09
Bündiger Einbau des MDS D421 / D521 in Metall ohne Freiraum
0,5 x 45°
10 (-0,04 ... -0,13)
4,5 (-0 ... -0,1)
Einbau des MDS D421 / D521 bündig in Metall bei Werkzeugen; alle Angaben in mm
b 0,3 x 45° oder R0,3
2
d 10 (+0,09 ... 0)
2
t 4,6 (+0,2 ... 0)
2
ISO-Transponder
8.15 MDS D421
