Die Zustände der PROFINET-/Ethernet-Verbindungen werden durch die LEDs "LK1" für die
Schnittstelle "X1 P1R" und "LK2" für die Schnittstelle "X1 P2R" angezeigt. Die LEDs können die
Farben Grün, Rot oder Gelb und die Zustände aus , an , blinkt annehmen:
Tabelle 5-23 Anzeige der PROFINET-/Ethernet-Zustände über die PROFINET-/Ethernet-LED-Anzeige
LK* Bedeutung
• Es liegt keine Verbindung vor.
• Es wurde kein Verbindungskabel angeschlossen.
Der Blinktest zur Reader-Identifizierung wird durchgeführt. Gleichzeitig blinken auch die LEDs der Betriebs- und
Status-LED-Anzeige.
• LED-Test während der Reader sich im Hochlauf befindet.
• Es liegt eine Verbindung vor.
5.4.7 Gewährleistung eines sicheren Datenaustausches
Beachten Sie, dass sich der "Mittelpunkt" des Transponders im Bereich des Übertragungsfensters
befinden muss, damit ein sicherer Datenaustausch gewährleistet werden kann. Weitere
Informationen hierzu finden Sie im Kapitel "Übertragungsfenster und Schreib-/Leseabstand
(Seite 40)".
5.4.8

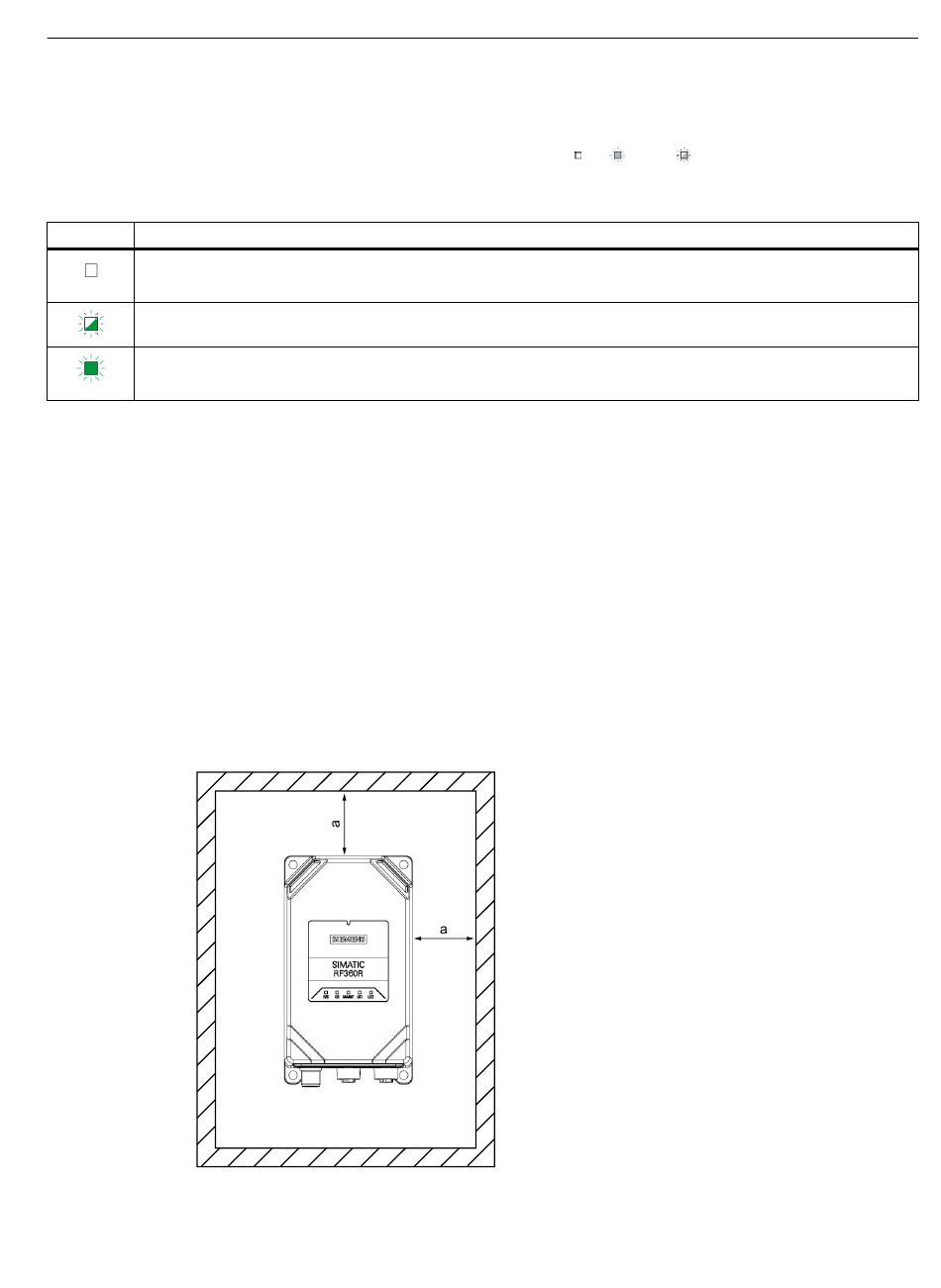

Metallfreier Raum

Der RF360R kann bündig in Metall eingebaut werden. Beachten Sie eine mögliche Reduzierung
der Felddaten. Um eine Beeinflussung der Felddaten zu vermeiden, halten Sie den Abstand "a"
ein.
a ≥
SIMATIC RF300
Systemhandbuch, 02/2021, C79000-G8900-C345-09
20 mm
Reader
5.4 SIMATIC RF360R
179
