9.1 ASM 475
9.1.5 Schirmanschluss

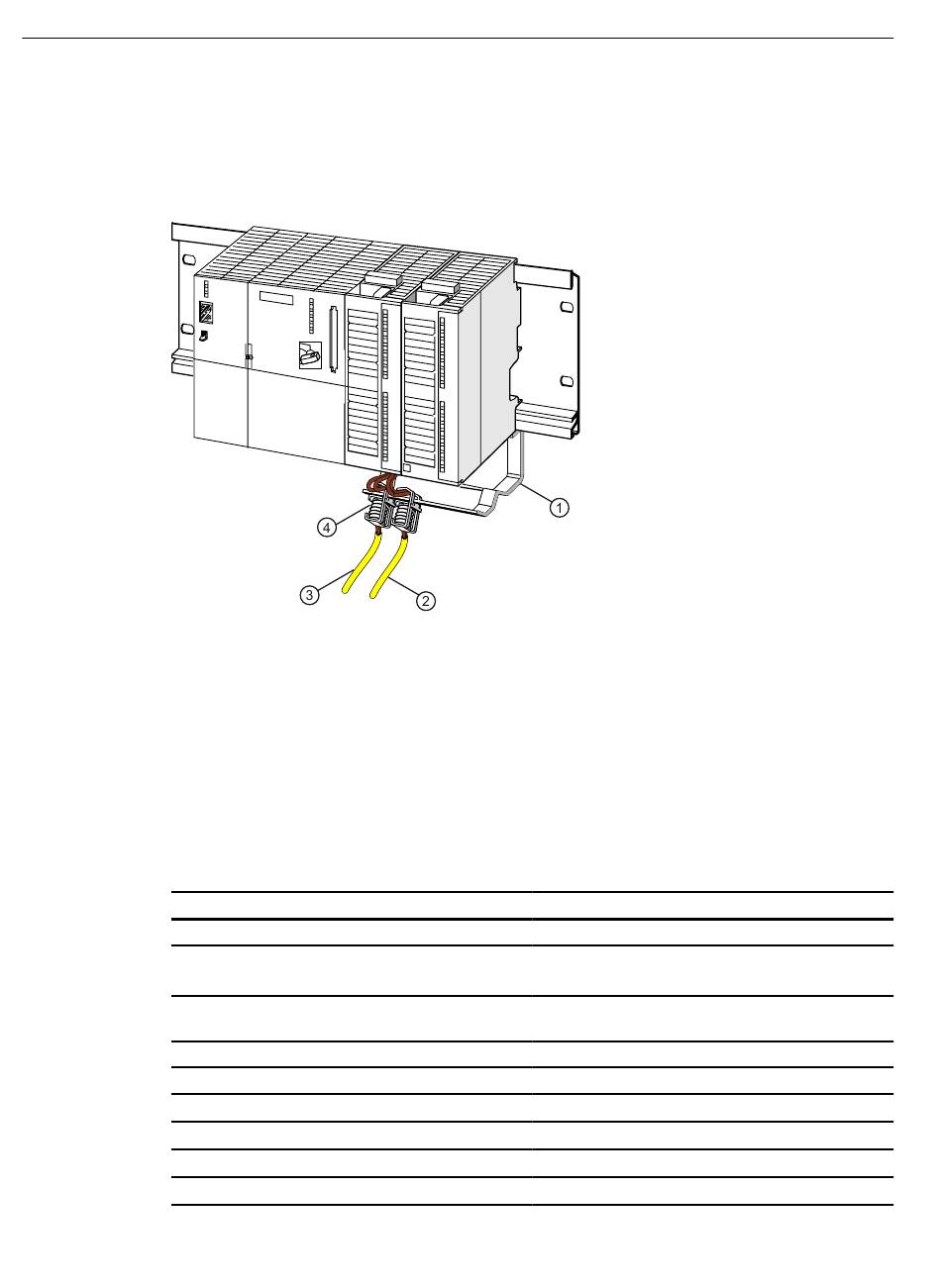

Beim Anschluss des Readers an das ASM 475 ist der Kabelschirm unbedingt über eine
Schirmanschlussklemme zu führen. Schirmanschlussklemme und Haltebügel sind
Standardkomponenten des Produktspektrums der S7-300.
①
②
③
④
Bild 9-5
9.1.6 Technische Daten
Tabelle 9-8
Produkttyp-Bezeichnung
Schnittstellen
Ausführung der Schnittstelle
Punkt-zu-Punkt-Verbindung
Anzahl der anschließbaren Reader
Ausführung elektrischer Anschluss
•
•
•
•
424
Haltebügel
Kabel zum 2. Reader
Kabel zum 1. Reader
Schirmanschlussklemme
Schirmanschluss ASM 475
Technische Daten des ASM 475
Rückwandbus
PROFIBUS-Schnittstelle
Industrial Ethernet-Schnittstelle
Versorgungsspannung
Kommunikationsmodul ASM 475
RS422
2
• S7-300 Rückwandbus
• (entsprechend der Kopfbaugruppe)
• (entsprechend der Kopfbaugruppe)
• Schraub- oder Federzugklemmen
