S Arbeitsabstand zwischen Transponder und Reader
a
S Grenzabstand (Grenzabstand ist der maximale lichte Abstand zwischen Reader-Oberseite und Transponder, bei dem
g
die Übertragung unter normalen Bedingungen gerade noch funktioniert.)
L Länge eines Übertragungsfensters in x-Richtung bei einhalten des Arbeitsabstandes (L
x
L Länge eines Übertragungsfensters in y-Richtung bei einhalten des Arbeitsabstandes (L
y
M Feldmittelpunkt
SP Schnittpunkt der Symmetrieachse des Transponders

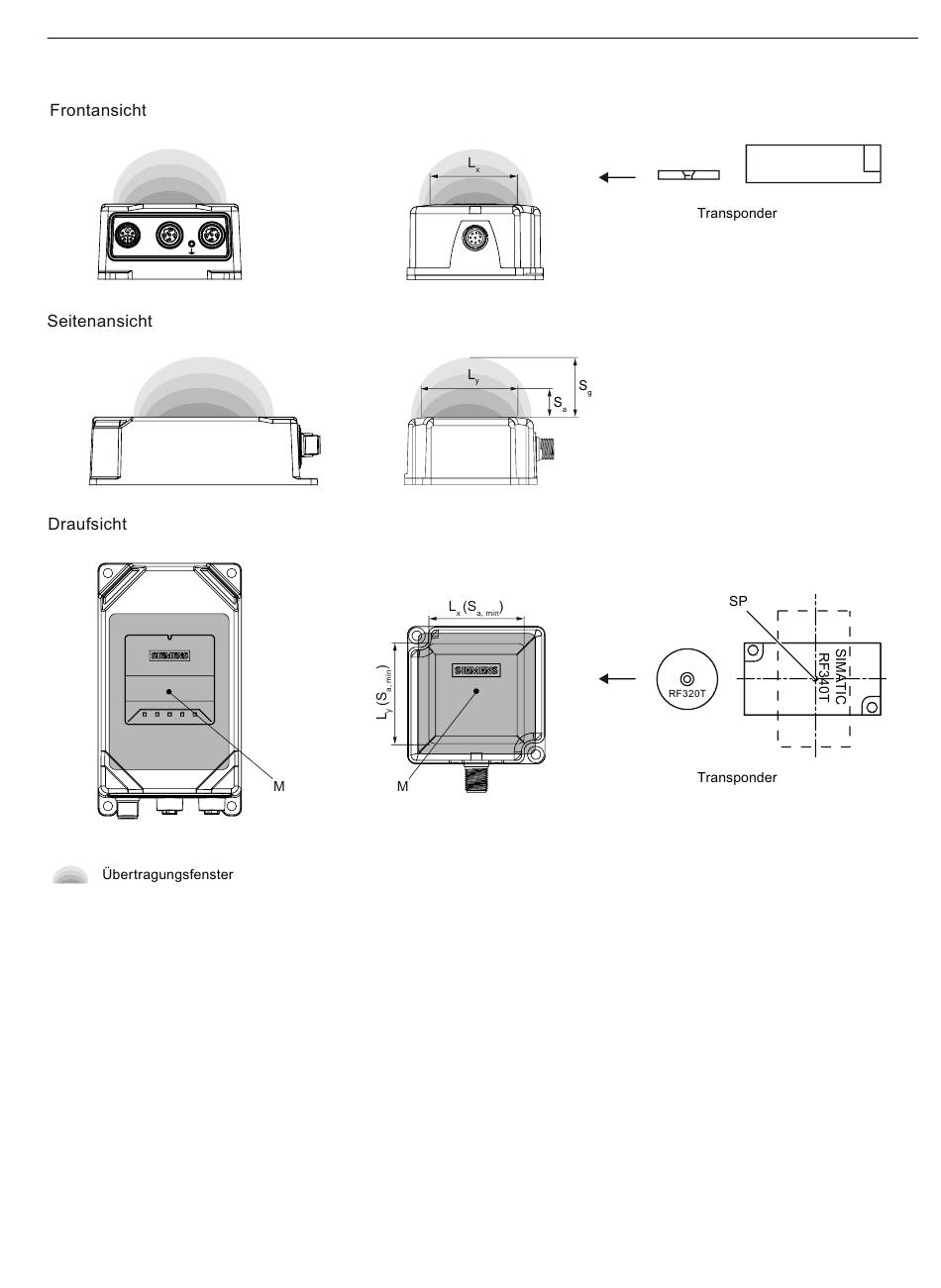

Bild 4-1 Übertragungsfenster und Schreib-/Leseabstand Reader
SIMATIC RF300
Systemhandbuch, 02/2021, C79000-G8900-C345-09
RF300-System planen
4.1 Grundlagen zur Einsatzplanung
≠ L bei RF380R und RF382R)
x y
≠ L bei RF380R und RF382R)
x y
