Anhang
A.2 Zubehör
Erdungsanschluss
Aus Gründen der EMV sollte das Gerät zusätzlich über den Erdungsanschluss
dem Primäreingang (PE)
Verbindung so kurz wie möglich ausfällt und einen Kabelquerschnitt von mindestens 10 mm²
aufweist. Dadurch stellen Sie sicher, dass evtl. auftretende Störungen auf dem Schirm möglichst
gut abgeleitet werden.
Der Erdungsanschluss
verbunden werden. Ziehen Sie die Schraube mit einem Drehmoment ≃ 1,5 Nm fest.
Erdungsanschluss
Schutzart
Das Weitbereichsnetzteil für SIMATIC RF-Systeme erfüllt die Schutzart IP67.
• Staubdicht: Kein Eindringen von Staub
• Geschützt gegen die Wirkungen beim zeitweiligen Untertauchen in Wasser: Wasser darf
nicht in einer Menge eintreten, die schädliche Wirkungen verursacht, wenn das Gehäuse für
30 Minuten in 1 m Tiefe in Wasser untergetaucht ist.
Alle Angaben sind nur im gesteckten und verriegelten Zustand gültig. Die Vergabe der
Schutzarten unterliegen genormten Prüfverfahren. Wenn keine sekundären Kabel
angeschlossen sind, verschließen Sie die Sekundärbuchsen mit einer Schutzkappe.
444
①
verbunden ist, geerdet werden. Achten Sie darauf, dass diese
④
muss mit Hilfe einer Kontaktscheibe elektrisch mit dem Erdpotenzial

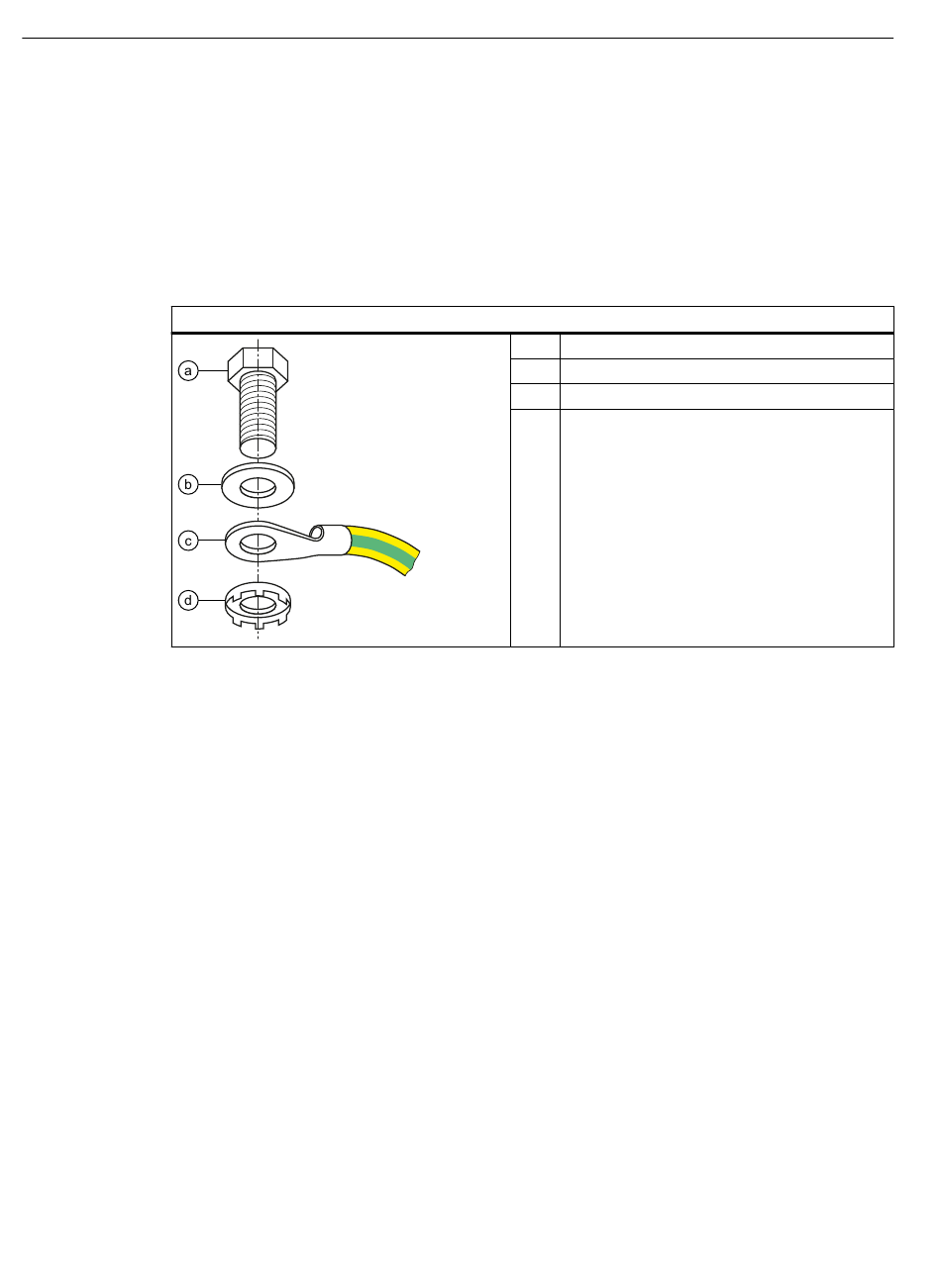

(a)
(b)
(c)
(d)
Sechskant-Schraube (M5)
Unterlegscheibe
Kabelschuh
Kontaktscheibe:
Benutzen Sie für die Erdung Kontaktscheiben
nach Siemens-Norm: SN 70093-6-FStflNnnc-
480h, Siemens Sachnr.: H70093-A60-Z3
Systemhandbuch, 02/2021, C79000-G8900-C345-09
④
, welcher mit
SIMATIC RF300
