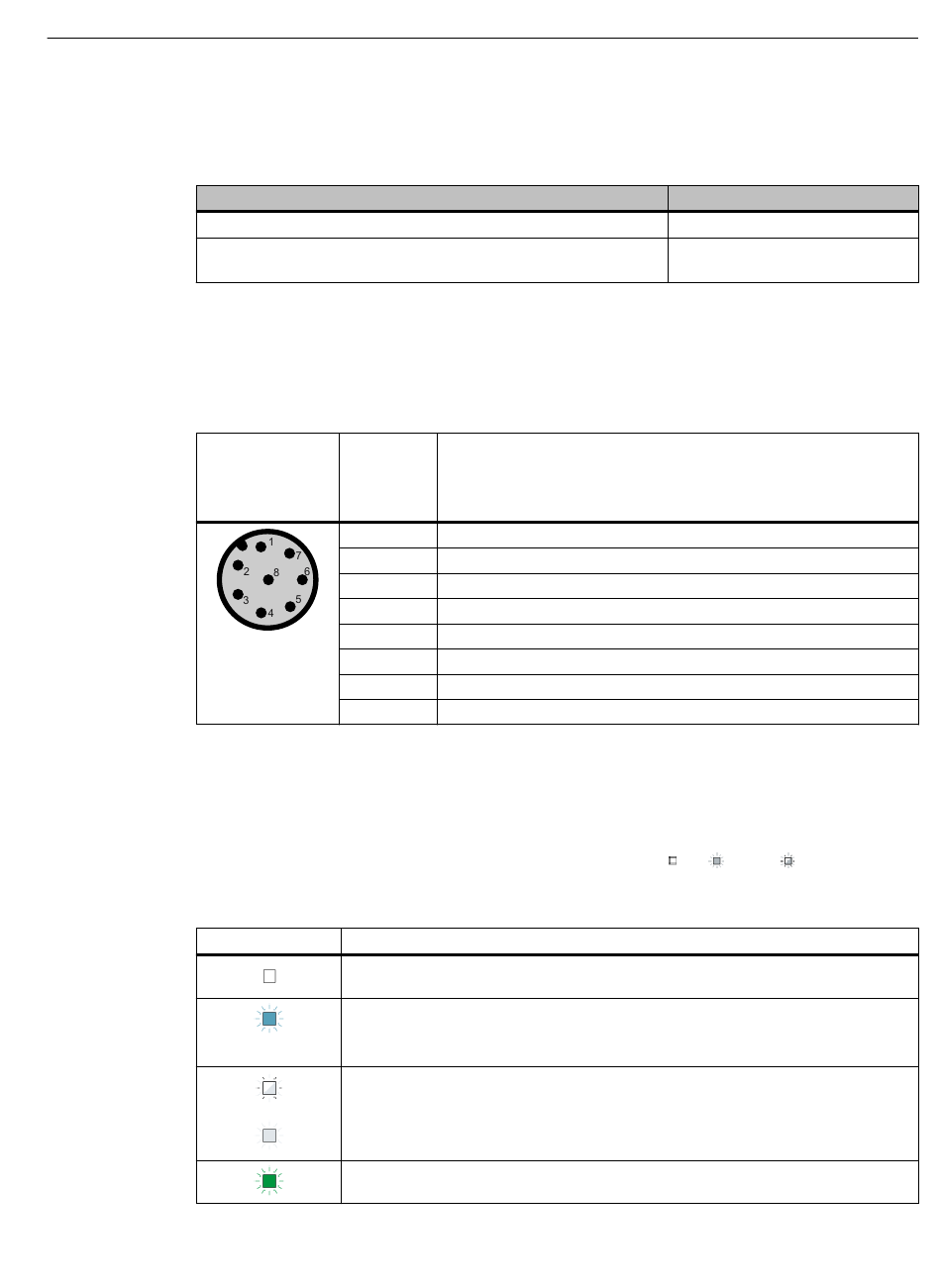

5.1.2

Bestelldaten

Tabelle 5-1
RF310R mit RS422-Schnittstelle (3964R)
RF310R mit RS422-Schnittstelle (3964R)
und ATEX-, IECEx-, UL HAZ. LOC.–Zulassung
5.1.3

Pinbelegung der RS422-Schnittstelle

Tabelle 5-2
Pin
5.1.4

LED-Betriebsanzeige

Die Betriebszustände des Readers werden durch die zwei LEDs angezeigt. Die LEDs können die
Farben Weiß, Grün, Rot, Gelb oder Blau und die Zustände aus , an
Tabelle 5-3
SIMATIC RF300
Systemhandbuch, 02/2021, C79000-G8900-C345-09
Bestelldaten RF310R
Pinbelegung
Pin
Gerätesei‐
te 8-pol.
M12
1
2
3
4
5
6
7
8
Anzeigeelemente
LED Bedeutung
Der Reader ist ausgeschaltet.
Der Reader ist eingeschaltet und sucht nach Transpondern.
Der Reader ist in dem "Einrichten"-Modus, im Zustand "Transponder suchen", hat
noch keinen "RESET"-Befehl erhalten und ist nicht bereit.
Ein Transponder befindet sich im Antennenfeld.
Der Reader ist in dem "Einrichten"-Modus, im Zustand "Qualität anzeigen", hat noch
keinen "RESET"-Befehl erhalten und ist nicht bereit.
Abhängig von der Signalstärke flackert die LED oder leuchtet durchgehend.
Der Reader hat einen "RESET"-Befehl erhalten.
Belegung
+ 24 V
- Senden
0 V
+ Senden
+ Empfang
- Empfang
nicht belegt
Erde (Schirm)
5.1 SIMATIC RF310R
Artikelnummer
6GT2801-1BA10
6GT2801-1BA10-0AX2
, blinkt annehmen:
Reader
