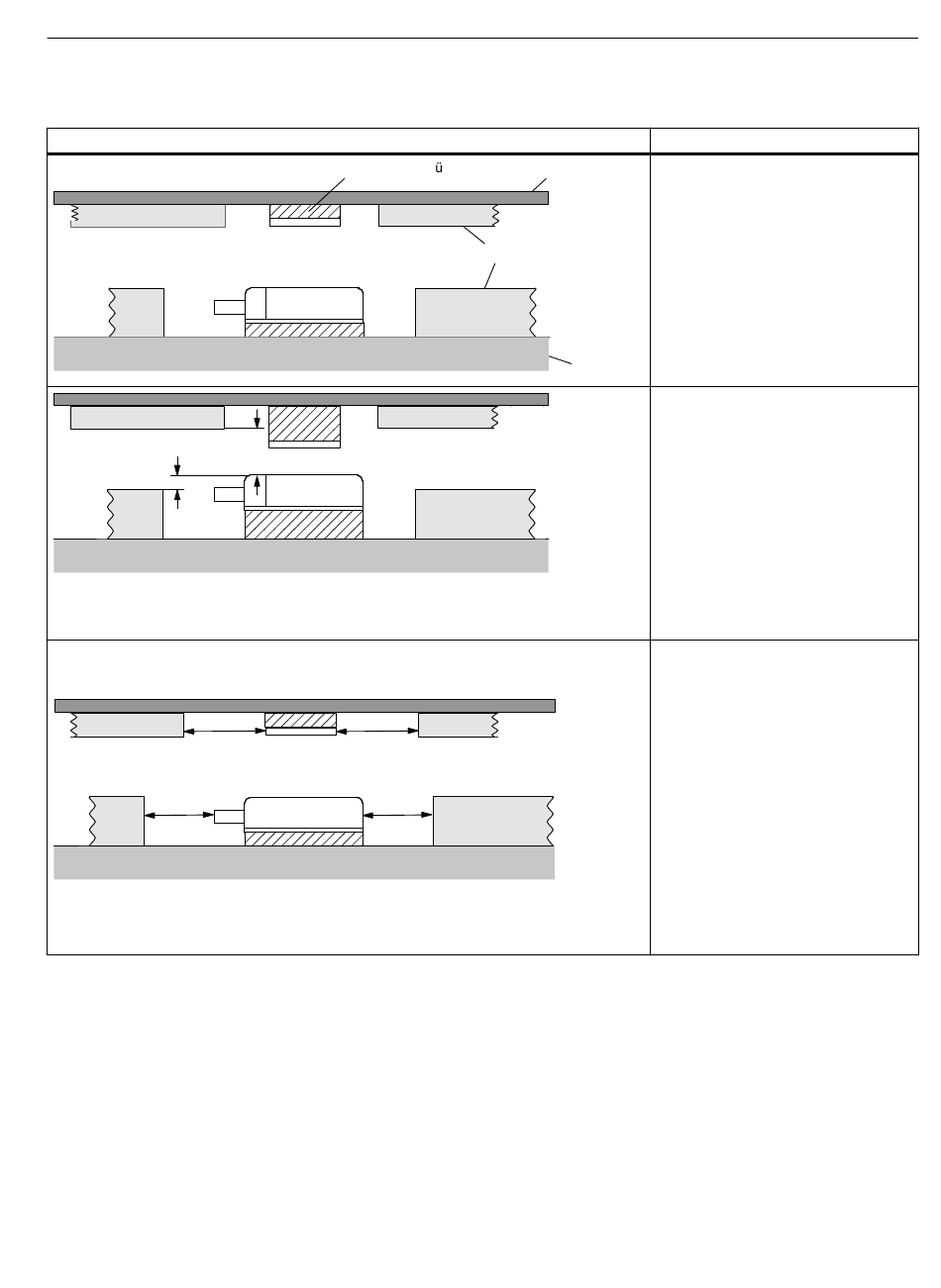

Tabelle 4-36 Bündiger Einbau von Transpondern und Readern
Darstellung
10-20 mm
a
b
Einbau mehrerer Reader auf Metallrahmen oder -träger
Jeder Reader, welcher auf Metall montiert ist, koppelt einen Teil des Feldes auf den Metallträger.
Beim Einhalten des Mindestabstandes D und der metallfreien Räume a, b ergeben sich
normalerweise keine Beeinflussungen zueinander. Bei besonders ungünstiger Führung eines
Eisenrahmens ist dennoch eine Beeinflussung möglich. Das hat verlängerte
Datenübertragungszeiten bzw. sporadische Fehlermeldungen in der Anschaltung zur Folge.
Beachten Sie, dass Antennenleitungen nicht aufgewickelt werden sollten (Leiterschleife =
Antenne) und nicht direkt an Metallträger im aufgewickelten Zustand angebracht werden
sollten, um Kopplungen zu vermeiden. Antennenleitungen sollten separat in einem Kabelkanal
SIMATIC RF300
Systemhandbuch, 02/2021, C79000-G8900-C345-09
nichtmetallisches Zwischenst ck
Reader
x > 100 mm
Reader
a
b
Reader
Beschreibung
Problem:
Blech
Ein bündiger Einbau von Transpon‐
der und Reader ist generell möglich.
Die Größe des Übertragungsfensters
wird dadurch jedoch stark verklei‐
Metall
nert. Mit folgenden Maßnahmen
kann der Verkleinerung des Fensters
entgegengewirkt werden:
Metall
Abhilfe:
Vergrößerung des nichtmetallischen
Zwischenstückes unterhalb von
Transponder und/oder Reader.
Transponder und/oder Reader sind
10 bis 20 mm höher als die metalli‐
sche Umgebung.
(Der Wert x ≥ 100 mm gilt z.B. für
RF310R. Er gibt an, dass bei einem
Abstand x ≥ 100 mm der Reader vom
Metall nicht mehr merklich beein‐
flusst wird.)
Abhilfe:
Vergrößerung der Abstände a, b zu
Metall.
Als Anhaltswert kann gelten:
•
•
RF300-System planen
4.3 Einbaurichtlinien
a, b etwa um den Faktor 2 bis 3
größer wählen als die angegebe‐
nen Werte der metallfreien Räu‐
me
bei Readern oder Transpondern
mit großem Grenzabstand be‐
wirkt eine Vergrößerung von a, b
mehr als bei Readern oder Trans‐
pondern mit kleinem Grenzab‐
stand.
