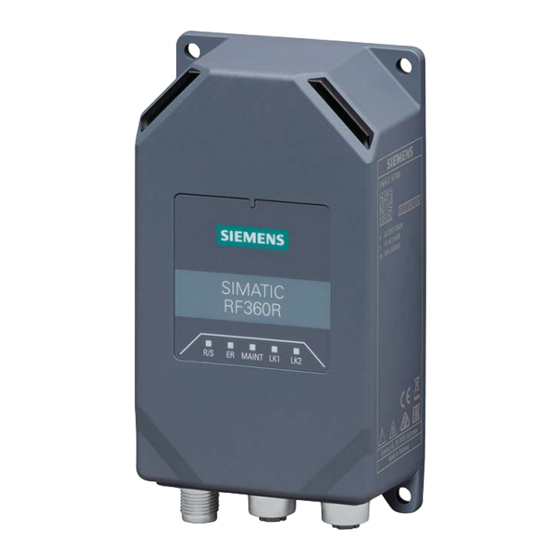

Seite 1 SIMATIC RF360R Einleitung Security-Empfehlungen SIMATIC Ident Beschreibung Inbetriebnahme RFID-Systeme SIMATIC RF360R Adressieren und Projektieren Konfigurieren über das Projektierungshandbuch Programmieren Fehlermeldungen Instandhalten und Warten Anhang Syslog-Meldungen Service & Support 01/2023 C79000-G8900-C629-03...
Seite 2 Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
Seite 3 Der Menüpunkt "Diagnose - Logbuch" ................68 6.3.7 Der Menüpunkt "Diagnose - Service-Logbuch" ..............70 6.3.8 Der Menüpunkt "Diagnose - Syslog-Logbuch" ..............72 6.3.9 Der Menüpunkt "Transponder bearbeiten" ................73 6.3.10 Der Menüpunkt "Benutzerverwaltung"................74 6.3.11 Der Menüpunkt "Zertifikate" ....................80 SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 4 9.4.2 Baugruppentausch durchführen ..................117 Anhang .............................. 119 Verschlüsselungsmethoden (Ciphers) ................119 Syslog-Meldungen ..........................121 Aufbau der Syslog-Meldungen ..................121 Variablen in Syslog-Meldungen ..................122 Liste der Syslog-Meldungen ..................... 123 Service & Support ..........................127 SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 5 Zum Verständnis der Betriebsanleitung sind allgemeine Kenntnisse auf dem Gebiet der Automatisierungstechnik und Identifikationssysteme erforderlich. Gültigkeitsbereich dieser Dokumentation Diese Dokumentation ist gültig für für alle Liefervarianten des Reader SIMATIC RF360R ab dem Ausgabestand "01" und Lieferstand ab 01/2023, sowie den Firmware-Stand V2.1. Marken Folgende und eventuell weitere nicht mit dem Schutzrechtsvermerk ®...
Seite 6 Einleitung Die aktuellen Versionen der verschiedenen Handbücher finden Sie auf den Seiten des Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/14970/man). Abkürzungen und Namenskonventionen Innerhalb dieser Dokumentation werden folgende Begriffe/Abkürzungen synonym verwendet: Transponder, Tag Datenträger, Mobiler Datenspeicher (MDS) Kommunikationsmodul (CM) Anschaltmodul (ASM) SIMATIC RF360R...
Seite 7 • Die Geräte besitzen einen "Low-Level-Service-Zugang" der nur mittels zusätzlicher Hardware-Verschaltung aktiviert werden kann. Der Zugang dient dazu im Service-Fall dem Siemens-Personal weitergehende Untersuchungen zu ermöglichen. Der Zugang darf nur von qualifizierten Service-Personal benutzt werden, andernfalls führt dessen Nutzung zum Verlust der Gewährleistung.
Seite 8 • Das Gerät bietet Möglichkeiten, die Konfiguration zu sichern und wiederherzustellen. Aus sicherheitstechnischen Gründen wird weder die IP-Adresse der Netzwerkschnittstelle, noch Daten der lokalen Benutzerverwaltung gesichert. Für die Verwaltung diese Daten empfehlen wir die Verwendung des Netzwerkmanagementsystems "SINEC NMS". SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 9 • Verwenden Sie Zertifikate mit einer Schlüssellänge von 4096 Bit. • Stellen Sie sicher, dass benutzerdefinierte private Schlüssel geschützt und unzugänglich für unbefugte Personen sind. • Ändern Sie bei Verdacht auf eine Sicherheitsverletzung sofort alle Zertifikate und Schlüssel. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 10 Verwenden Sie hierzu einen zweiten, sicheren Übertragungsweg. • Bevor Sie das Gerät zur Reparatur an Siemens zurückschicken, ersetzen Sie die aktuellen Zertifikate und Schlüssel durch temporäre Wegwerfzertifikate und -schlüssel, die bei der Rückkehr des Geräts zerstört werden können.
Seite 11 • DCP ist als unsicher eingestuft. Prüfen Sie die Notwendigkeit der Nutzung von DCP. Wenn DCP benötigt wird, aktivieren Sie für die DCP-Funktion nach der Inbetriebnahme den Modus "Schreibgeschützt". • Verwenden Sie bei der Nutzung von OPC UA ausschließlich Profile mit sicheren Verschlüsselungen und Authentifizierungen. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 12 Security-Empfehlungen 2.1 Protokolle Liste verfügbarer Protokolle Nachfolgend werden alle verfügbaren Protokolle und deren Ports aufgelistet, welche bei SIMATIC RF360R verwendet werden. Tabelle 2- 1 Liste verfügbarer Protokolle Dienst/ Protokoll/ Voreingestellt Port Port-Nummer Authentifizier Verschlüsselu Protokoll Portnummer er Portstatus konfigurierbar konfigurierbar...
Seite 13 Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter: https://www.siemens.com/industrialsecurity Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-...
Seite 14 Security-Empfehlungen 2.2 Security-Hinweise SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 15 Beschreibung Eigenschaften der Reader Anwendungsbereich Der Reader SIMATIC RF360R wurde speziell für den Einsatz in der industriellen Produktion zur Steuerung und Optimierung des Materialflusses, innerhalb eines zugangsgesicherten Bereichs konzipiert. Dabei zeichnet sich der Reader durch eine hohe Datenübertragungsgeschwindigkeit aus. Der Reader kann ISO 15693- und RF300- Transponder (proprietär) bearbeiten.
Seite 16 Aus Sicherheitsgründen sollten Sie das Gerät ausschließlich innerhalb eines geschützten Netzwerkbereichs betreiben und nicht direkt mit dem Internet verbinden. Weitere Informationen zu den verschiedenen RFID-Geräten und optischen Lesegeräten finden Sie im Internet, auf der Seite des "Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/14970/man)". Merkmale...
Seite 17 3.2 Anwenderspezifische Vorgehensweise Anwenderspezifische Vorgehensweise Der Reader der SIMATIC RF360R ist ab Werk vorkonfiguriert und kann direkt in Betrieb genommen werden. Werkseitig bezieht der Reader seine IP-Adresse über einen DHCP-Server. Wie beschrieben, ist der Reader für verschiedene Umgebungen und Anforderungen konzipiert.
Seite 18 Kapitel für Sie von Interesse ist oder nicht. Ausschließlich jene Kapitel mit anwenderspezifischen Inhalten, also Inhalten, die schnittstellengebunden sind, enthalten diese Symbole. Kapitel ohne diese Symbole sind allgemeingültig und für alle Anwendungsbereiche relevant. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 19 Spannungsversorgungen), müssen beide die genannten Anforderungen erfüllen. ACHTUNG Veränderungen nicht zulässig Veränderungen an den Geräten sind nicht zulässig. Bei Nichteinhaltung erlöschen die funktechnischen Zulassungen, die entsprechenden Länderzulassungen (z. B. CE oder FCC), sowie die Herstellergarantie. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 20 ACHTUNG Montage/Demontage im spannungslosen Zustand Verdrahten Sie den PC bzw. die Steuerung und die anzuschaltenden Module und Reader nur im spannungslosen Zustand. Stellen Sie sicher, dass während der Montage/Demontage der Geräte die Spannungsversorgung ausgeschaltet ist. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 21 Schnittstelle für PROFINET IO (Betriebszustände des Readers) X1 P2R (M12, 4-polig, D-codiert) ③ Schnittstelle für die Spannungsversorgung X80 (M12, 4-polig, L-codiert) Bild 4-1 Schnittstellen des Readers SIMATIC RF360R Über die M12-Rundbuchse ⑤ können Sie PROFINET IO weiterschleifen. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 22 1. Schließen Sie den Reader mit Hilfe eines Ethernet-Kabels an einen PC oder ein Switch bzw. an eine Steuerung an ④. Verwenden Sie ein Anschlusskabel mit M12-Stecker (4-polig). 2. Verbinden Sie den Reader ggf. mit einem weiteren Reader SIMATIC RF360R ⑤. Verwenden Sie zum Weiterschleifen von PROFINET IO ein Anschlusskabel mit M12-Stecker (4-polig).
Seite 23 Bild 4-2 Konfigurationsgrafik einer Linien-/Reihen-Topologie Beachten Sie bei der Linien-/Reihen-Topologie, dass, wenn die Kommunikationsverbindung eines Readers zur Steuerung unterbrochen wird, die Kommunikationsverbindung zu allen nachfolgenden Readern ebenfalls unterbrochen wird. Bild 4-3 Konfigurationsgrafik einer Stern-Topologie SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 24 (Ringports). Die Reader können über die Netzwerkports "X1P1R" und "X1P2R" als Clients in eine MRP-Ring-Topologie integriert werden. Weitere Informationen zum Aufbau einer MRP-Ring-Topologie und deren Projektierung finden Sie in der Online-Hilfe von STEP 7 sowie in der "SIMATIC PROFINET Systembeschreibung (https://support.industry.siemens.com/cs/ww/de/view/19292127)". SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 25 Bei der Adressenvergabe über DHCP wird auch die Option "12" (hostname) unterstützt. Der hostname kann aus der SNMP-Variablen "sysName" entnommen werden. Die Variable kann über SNMP-Tools beschrieben werden. Im Folgenden werden diese alternativen Vorgehensweisen beschrieben. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 26 Vorgehensweise Gehen Sie folgendermaßen vor, um dem Reader einen eindeutigen Gerätenamen zuzuweisen: 1. Rufen Sie das TIA Portal über "Start > Alle Programme > Siemens Automation > TIA Portal Vxx" auf. 2. Legen Sie ein neues Projekt an. 3. Wechseln Sie in die Projektansicht.
Seite 27 Netzwerk anzeigen zu lassen. 12.Wählen Sie aus der Liste den gewünschten Teilnehmer aus. 13.Klicken Sie auf die Schaltfläche "Name zuweisen", um dem Reader den PROFINET- Gerätename zuzuweisen. Ergebnis: Dem Reader wird der projektierte PROFINET-Gerätename aus dem Projekt zugewiesen. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 28 5. Klicken Sie erneut auf die Schaltfläche "LED blinken", um das Blinken wieder zu beenden. 5.1.2 IP-Adresse / Gerätename über SINEC PNI vergeben Voraussetzungen SINEC PNI ist installiert und der Reader ist angeschlossen und hochgelaufen. SINEC PNI finden Sie auf den Seiten des "Siemens Industry Online Support (https://support.industry.siemens.com/cs/ww/de/ps/26672/dl)". SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 29 1. Wählen Sie im Menü "Geräteliste" aus der Geräteliste die gewünschte Baugruppe aus. 2. Klicken Sie in der Funktionsleiste auf die Schaltfläche "LED blinken". Reaktion: Am ausgewählten Reader blinken die LEDs. 3. Klicken Sie auf die Schaltfläche "Stop", um das Blinken wieder zu beenden. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 30 2. Wählen Sie die gewünschte Netzwerkschnittstelle aus. 3. Doppelklicken Sie im Bereich "Discovery History" auf einen Eintrag. Die Eingabemaske "New Entry" wird geöffnet. 4. Tragen Sie im Eingabefeld "IP Adress" eine neue, eindeutige IP-Adresse des Readers ein. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 31 Die zu dem Reader passende GSDML-Datei ist auf dem Reader gespeichert und kann mit Hilfe des WBM von diesem heruntergeladen werden ("Der Menüpunkt "System - Geräteeinstellungen" (Seite 84)"). Alternativ finden Sie die GSDML-Datei auf den Seiten des Siemens Industry Online Supports. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 32 Hinweis: Das WBM kann erst gestartet werden, wenn entweder die PROFINET-Verbindung zwischen CPU und Reader aufgebaut ist oder dem Reader die im Projekt hinterlegte IP-Adresse zugewiesen wurde. D. h. der Gerätename muss vergeben sein und die TIA-Projektierung muss in die SIMATIC-Steuerung geladen sein. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 33 • Beachten Sie, dass https mit TIA Portal Versionen ≤ V17 nicht unterstützt wird. Parametergruppe "Baugruppenparameter" In dieser Parametergruppe können Sie alle baugruppen-spezifischen Parameter des Readers projektieren. Tabelle 5- 3 Parameter der Parametergruppe "Baugruppenparameter" Parameter Parameterwert Default-Wert Beschreibung Diagnosealarm des Diagnosealarmmeldungen des Readers ein- Geräts /ausschalten. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 34 Fehler, die während der Befehlsbearbeitung auftreten, werden über die S7-Diagnose gemeldet. Beschreibung der Baustein-Befehle Eine Beschreibung der bausteinspezifischen Befehle finden Sie in den jeweiligen Baustein- Handbüchern: • RFID-Normprofil; Standardfunktion für RFID-Systeme • Ident-Profil und Ident-Bausteine, Standardfunktion für Ident-Systeme SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 35 Bei der reinen XML-Arbeit ist eine Projektierung des Readers nicht notwendig. Sie können direkt mit der Konfiguration über das WBM und dem Programmieren über XML fortsetzen. Ausführliche Informationen hierzu finden Sie im Handbuch "XML-Programmierung für SIMATIC Ident (https://support.industry.siemens.com/cs/ww/de/view/109781631)". Projektierung über OPC UA Dieses Kapitel richtet sich ausschließlich an OPC UA-Anwender.
Seite 36 Adressieren und Projektieren 5.5 Projektieren über Studio 5000 Logix Designer SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 37 Der Reader ist angeschlossen, eingeschaltet und betriebsbereit ("RUN"-LED leuchtet/blinkt grün) und dem Reader wurde eine IP-Adresse zugewiesen. Um ein flüssiges Arbeiten mit dem WBM sicherzustellen, empfehlen wir Ihnen einen PC mit folgenden Mindestanforderungen: • CPU: DualCore • RAM: 2 GB SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 38 • Überprüfen Sie die IP-Adressen des PCs und des Readers sowie die Subnetzmaske. Beide IP-Adressen müssen sich im gleichen Subnetz befinden. • Stellen Sie sicher, dass die Verbindung nicht durch eine Firewall blockiert wird. • Überprüfen Sie die Verbindung zwischen PC und Reader mit Hilfe einer Ping-Anfrage. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 39 Schnittstellen, Kommunikationskanäle, sowie die dazugehörigen Dienste freigeschaltet. Dabei werden die zu dem Modus gehörenden Parameterwerte auf die werkseitig festgelegten Standardwerte gesetzt. Diese Funktion erhöht die Sicherheit ihres Geräts, da alle anderen Schnittstellen, Kommunikationskanäle und die dazugehörigen Dienste deaktiviert werden. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 40 Über den Link "Handbuch" können Sie das zu dem Reader bzw. WBM gehörige Handbuch öffnen. Das WBM Mit Hilfe des WBM können Sie die Reader SIMATIC RF360R konfigurieren. Nachdem Sie neue Benutzerprofile angelegt haben, müssen Sie sich beim erneuten Starten des WBM mit einem dieser Benutzerprofile anmelden.
Seite 41 Nach erfolgreichem Verbindungsaufbau zum Reader und Anmeldung (bei aktiver Authentifizierung) erscheint das Startfenster des WBM: Das Startfenster des WBM ist in folgende Bereiche eingeteilt: ① Funktions-/Statusleiste (inkl. Abmeldebereich) ② Menübaum ③ Hauptfenster ④ Meldebereich Bild 6-2 Startfenster des WBM SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 42 Konfigurationsdaten in das WBM laden. Beachten Sie, dass diese Daten nur in das WBM geladen werden. Zum Übertragen der Daten an den Reader, müssen Sie zusätzlich die Schaltfläche "Konfiguration auf den Reader übertragen" klicken. Tastenkombination: Strg + O SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 43 Der Reader ist in Betrieb, hat mehrere Verbindungen aufgebaut und ein Fehler liegt vor. • Klappliste zur Auswahl der Oberflächensprache • Angemeldeter Benutzer (bei aktiver Authentifizierung) • Anzeige der Zeit bis zur automatischen Abmeldung, sowie Klappliste zur Auswahl der Zeitspanne • Abmeldebereich (bei aktiver Authentifizierung) SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 44 Gerätespezifische Informationen einsehen • Kundenspezifische Anlagenkennzeichen eintragen Einstellungen Allgemein Kategorien der Logbuch-Ereignisse aktivieren/deaktivieren Reader-Schnittstelle Reader konfigurieren Kommunikation Kommunikationseinstellungen vornehmen Diagnose Hardware-Diagnose Schnittstellen-spezifische Diagnosefunktion Logbuch Übersicht der Logbuch-Einträge Service-Logbuch Informationen für den Service-Fall Syslog-Logbuch Übersicht der Syslog-Meldungen SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 45 Bedienung des WBM über die Tastatur Neben der Bedienung mit der Maus, können Sie die Oberflächenobjekte/Eingabefelder auch mit Hilfe der Tastatur ansteuern: • TAB Sprung zum nächsten Oberflächenobjekt/Eingabefeld • SHIFT + TAB Sprung zum vorherigen Oberflächenobjekt/Eingabefeld SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 46 • Pfeil nach oben / nach unten Wert wird um eine Schrittweite erhöht bzw. verringert. • Bild hoch / Bild runter Wert wird um zehn Schrittweiten erhöht bzw. verringert. • Pos1 / Ende Wert wird auf den Minimal- bzw. Maximalwert gesetzt. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 47 Kennung der Konfiguration, die zuletzt im Reader aktiviert bzw. in den Reader geladen wurde. Klicken Sie auf die Schaltfläche "Standardkonfiguration", um die in der Benutzeroberfläche angezeigten Parameter auf die Standardwerte zurückzusetzen. Beim Wiederherstellen der Standardkonfiguration bleiben die Adressinformationen (IP-Adresse, PN- Gerätename) erhalten. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 48 Ihnen die Uhrzeit mit einem NTP-Server zu synchronisieren. Konfigurationsdarstellung Rechts neben den Bereichen wird der Reader schematisch darstellt. Mit Hilfe des Optionskästchens "Blinken" können Sie die LEDs des Readers blinken lassen. Dies ermöglicht Ihnen eine schnelle und einfache Sicht-Identifizierung des Readers. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 49 Transponder-Daten. Aufrufparameter Aufrufparameter zu den Befehlen der Anwenderapplikation Status-Telegramme Aufzeichnung der Status-Telegramme bei der PLC-Kommunikation. Kann ausgeschaltet werden, falls die Status-Telegramme als Leitungsüberwachung verwendet werden. Dadurch wird das Logbuch für Nutzdaten freigehalten. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 50 Konfiguration über die Steuerung vorgenommen. In diesem Fall werden die Parameter im Bereich "Reader-Parameter" nicht angezeigt. Diese Seite ist in folgende Bereiche unterteilt: • Basiseinstellungen • Reader-Parameter Bild 6-5 Der Menüpunkt "Einstellungen - Reader-Schnittstelle" SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 51 Aus = An der Error-LED wird immer der letzte Fehler angezeigt. Ein Rücksetzen der Anzeige ist nur durch Ausschalten des Readers möglich. An = Das Blinken der Error-LED am Reader wird durch jeden Reset, sowie durch einen neuen OPC-Befehl zurückgesetzt. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 52 Auswahl der verwendeten Transponder. Es können folgende Transponder-Typen ausgewählt werden: Reader-Parametrierung Werte RF300 Keiner RF300 ISO 15693 Keiner Allgemein MDS D1xx, NXP MDS D2xx, TI MDS D3xx, Infineon MDS D4xx, Fujitsu - 2 kB MDS D5xx, Fujitsu - 8 kB SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 53 Diagnose-Zugriff aktiviert werden können. Über die Diagnose- bzw. Parallelkommunikation kann jedoch nur lesend auf die Reader zugegriffen werden. Das Register "Netzwerkschnittstellen" Das Register "Netzwerkschnittstellen" ist in folgende Bereiche unterteilt: • Netzwerk-Basiseinstellungen • SNMP • NTP • Syslog-Meldungen SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 54 Zusätzlich können Sie das Kommunikationsprotokoll LLDP für die jeweilige Schnittstelle aktivieren/deaktivieren. LLDP ist ein Protokoll zur Nachbarschaftsüberwachung. Hinweis: Stellen Sie sicher, dass Sie nicht den Port deaktivieren, über den Sie gerade mit dem Reader kommunizieren. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 55 Die Einstellung "SNMPv1" ist ab Werk aktiviert. Prüfen Sie die Notwendigkeit der Nutzung von SNMPv1. SNMPv1 ist als unsicher eingestuft. Verwenden Sie, wenn möglich, ausschließlich SNMPv3. Wenn Sie das Protokoll nicht verwenden, empfehlen wir Ihnen aus Sicherheitsgründen die Einstellung zu deaktivieren. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 56 MIB-II Systeminformationen. Diese werden i.d.R. über sysLocation Netzwerkmanagement-Systeme (z. B. SINEC PNI) vergeben. Hier sysContact durchgeführte Änderungen werden entsprechend in dem Netzwerkmanagement-System angezeigt und umgekehrt. Diese Informationen werden ausschließlich bei der Nutzung von Netzwerkmanagement-Systemen benötigt. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 57 Tabelle 6- 10 Beschreibung der Syslog-Parameter Parameter Beschreibung IP-Adresse des Eingabefeld, um die Adresse des Syslog-Servers einzugeben, an den die Syslog-Servers Syslog-Meldungen übertragen werden. Default-Port Eingabefeld, um den Default-Port des Syslog-Servers einzugeben, über den die Syslog-Meldungen übertragen werden. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 58 Ethernet-Schnittstelle für die Kommunikation mit der Steuerung geschlossen. EtherNet/IP-Schnittstelle In diesem Bereich können Sie festlegen, ob über EtherNet/IP auf den Reader zugegriffen werden darf. Durch diese Einstellung wird die Ethernet-Schnittstelle für die EtherNet/IP-Kommunikation mit der Steuerung geschlossen. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 59 Reader verloren gehen. Diese Funktion ermöglicht auch einen Batch- Betrieb des Readers, bei dem nur zeitweise eine Verbindung zu einer Anwenderapplikation besteht. Der Reader sammelt die Telegramme und diese können bei Bedarf über eine PC-Applikation abgerufen werden. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 60 Presence-Events Bei aktivem Optionskästchen werden Informationen über Anwesenheitszustände bzw. -änderungen übertragen. Last-Access-Events Bei aktivem Optionskästchen werden alle Zugriffe auf die Transponder, sowie die dabei gelesenen/geschriebenen Daten übertragen. Logbuch-Events Bei aktivem Optionskästchen werden alle Logbuch-Einträge übertragen. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 61 Kommunikationskanal auf den Reader zugegriffen werden. Wenn über einen Kommunikationskanal bereits eine Verbindung aufgebaut ist, dann wird ein weiterer Verbindungsversuch von einem anderen Kommunikationskanal abgelehnt. Lost-Events Bei aktivem Optionskästchen wird jedes Mal, wenn ein Transponder das Antennenfeld verlässt, ein Lost-Event erzeugt. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 62 Events ist die Voraussetzung dafür, dass in den OPC UA-Variablen der Gruppe "Diagnostics" Werte eingetragen werden. Logbuch-Events Bei aktivem Optionskästchen werden alle Logbuch-Einträge übertragen. Übermittelnde Lesestelle (Logbuch-Events) Lesestelle 1 Auswahl ob und über welche Lesestelle die Logbuch-Einträge übermittelt werden. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 63 Wenn das Partnerzertifikat nicht vertrauenswürdig ist, muss der Reader zumindest ein selbstsigniertes Zertifikat des Partners gespeichert haben. • Wenn das Partnerzertifikat von mehreren CAs (Certification Authorities) ausgestellt wurde, müssen alle CA Root-Zertifikate im Zertifikatspeicher des Readers gespeichert sein. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 64 In dem Menüpunkt "Diagnose - Hardware-Diagnose" können Sie sich die Status-Parameter des Readers und des sich aktuell im Antennenfeld befindlichen Transponders anzeigen lassen. Diese Seite ist in folgende Bereiche unterteilt: • Monitoring-Status • Status • Fehlerzähler SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 65 Dieser Parameter hat für RF360R keine Relevanz (Fixwert: RS422). Übertragungs- Verwendete Übertragungsgeschwindigkeit des Readers geschwindigkeit Dieser Parameter hat für RF360R keine Relevanz (Fixwert: 921,6 kBd). Distance limiting Dieser Parameter hat für RF360R keine Relevanz (Fixwert: 0). SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 66 Je niedriger der Wert ist, umso mehr Leistung erhält der Transponder. Passiver Fehlerzähler Anzahl der aufgetretenen Ruhefehler Aktiver Fehlerzähler Anzahl der aufgetretenen Fehler Summe der Signatur- und CRC-Fehler Anwesenheitszähler Dauer in [ms] die der Transponder sich im Antennenfeld befunden hat. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 67 Transponder erkannt wurde. PMLI PM-Leistungsindikator Empfangssignalstärke [dB] für die Phasen-Modulation mit der der Transponder erkannt wurde. Hinweis Fehlerzähler-Stände Die angezeigten Fehlerzähler-Stände werden ab dem letzten Neustart des Readers bzw. dem letzten manuellen Zurücksetzen der Fehlerzähler-Stände gezählt. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 68 Diese Uhrzeit wird mit dem/der im PC eingestellten Zeitformat und Zeitzone abgeglichen und im entsprechenden Format angezeigt. Typ der Meldung Welche Meldungstypen gemeldet werden, ist abhängig von den im Menüpunkt "Einstellungen - Allgemein" im Bereich "Logbuch-Einstellungen" aktivierten Optionskästchen. Eintrag Text der Meldung SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 69 Mit dem Optionskästchen "ISO 8601 (UTC)" können Sie die Datumsanzeige in der Spalte "Datum/Uhrzeit" auf UTC-Zeit umstellen, identisch zu der Ausgabe in dem exportierten Logbuch. Bei einer großen Anzahl von Logbucheinträgen in der Historie kann es bis zu mehreren Minuten dauern, bis diese angezeigt werden. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 70 In dem Menüpunkt "Diagnose - Service-Logbuch" wird das Service-Logbuch des Readers angezeigt. Das Logbuch zeichnet interne Abläufe des Readers auf und wird für Service- Unterstützungen durch SIEMENS-Fachpersonal benötigt. Nehmen Sie auf dieser Seite nur Einstellungen vor, wenn Sie dazu vom SIEMENS-Fachpersonal aufgefordert werden. Die Auswertung der Logbucheinträge obliegt ebenfalls dem SIEMENS-Fachpersonal.
Seite 71 Das Logbuch wird im Reader gelöscht. • Service-Datei Alle diagnose-relevante Daten des Readers werden als *.slf-Datei gespeichert. Die Datei enthält ausschließlich für Siemens-Service-Personal relevante Informationen und kann nur von diesem ausgewertet werden. Mit dem Optionskästchen "ISO 8601 (UTC)" können Sie die Datumsanzeige in der Spalte "Datum/Uhrzeit"...
Seite 72 Aktionen dokumentiert. Ausführliche Informationen zu den Syslog-Meldungen, deren Aufbau und Inhalte finden Sie im Kapitel "Syslog-Meldungen". Über die Schaltfläche "Aktualisieren" können Sie die Einträge erneut vom Reader einlesen und die Liste aktualisieren. Die angezeigten Logbuch-Einträge umfassen 128 kB Daten. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 73 Neben der Liste der Tag-Felder werden die Daten des ausgewählten Speicherbereichs angezeigt (dezimal oder hexadezimal und in ASCII). Mit Hilfe der Schaltfläche "Lesen" werden die Daten vom Transponder gelesen. Um die vom Transponder gelesene Daten gegenüber den manuell eingegebenen Daten abzuheben, SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 74 In dem Menüpunkt "Benutzerverwaltung" können Sie die Authentifizierung aktivieren/deaktivieren, Benutzerprofile anlegen, löschen und bearbeiten sowie Passwörter ändern. Diese Seite ist in folgende Bereiche unterteilt: • Benutzerprofile • Benutzereigenschaften • Passwort • Rollen • Automatische Abmeldung • Authentifizierung • Sicherheitseinstellungen SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 75 Benutzername kann nicht nachträglich bearbeitet werden. In dem Eingabefeld "Name" können Sie den Namen der Person oder die Gruppenbezeichnung der Gruppe eintragen, die mit dem Benutzerprofil arbeitet. In dem Eingabefeld "Beschreibung" können Sie weitere Informationen zu dem Benutzerprofil hinterlegen. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 76 Benutzerprofil anzulegen. Hinweis Einschränkungen beim Übertragen der Konfiguration Beachten Sie, dass Sie als "Benutzer" nur im Geräte-Status "Bereit" Änderungen an den Reader übertragen können. Als "Administrator" können Sie auch im Geräte-Status "Im Betrieb" Änderungen übertragen. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 77 Benutzerprofile anzulegen. Beachten Sie, dass die Authentifizierung ausschließlich durch einen Administrator aktiviert/deaktiviert werden kann. Sicherheitseinstellungen In dem Bereich "Sicherheitseinstellungen" können Sie die Bedingungen für die Passwort- Richtlinien, Session Timeout und Brute Force Prevention (BFP) festlegen. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 78 Voreinstellung: 4 000 Maximalwert des In dem Eingabefeld können Sie den Maximalwert des BFP-Levels festlegen. Bis BFP-Levels zu dem hier angegebenen Wert wird das BFP-Level maximal erhöht. Wertebereich: 1 ... 10 000 Voreinstellung: 10 000 SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 79 Mit Hilfe der Schaltfläche "Speichern" können Sie die im WBM geänderten BFP-Werte auf das Kommunikationsmodul übertragen. Mit Hilfe der Schaltfläche "Aktualisieren" können Sie die im WBM angezeigten BFP-Werte aktualisieren bzw. neu von dem Reader laden. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 80 Sie auf den Reader übertragen müssen. Beachten Sie, dass Sie die Daten erst auf den Reader importieren müssen, bevor Sie diese aktivieren können. Wenden Sie sich an Ihre administrative IT-Abteilung, um weitere Informationen zu dem Thema zu erhalten. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 81 Zertifikate wurden bereits angenommen und werden als vertrauenswürdig eingestuft. Abhängig vom ausgewählten Zertifikattyp können Sie vorhandene Zertifikate löschen. Wählen Sie dazu das gewünschte Zertifikat aus der Liste aus und klicken Sie auf die Schaltfläche "Löschen". SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 82 Um Sperrlisten aus der Liste zu löschen, wählen Sie die gewünschte Sperrliste aus der Liste aus und klicken Sie auf die Schaltfläche "Löschen". Sperrlisten-Details Liste mit Detail-Informationen zu der ausgewählten Sperrliste Ausführliche Informationen zu den Sperrlisten-Details entnehmen Sie entnehmen Sie den X.509-Spezifikationen. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 83 Zertifikatsignierungsanforderung (CSR) zu erstellen. Die CSR-Datei enthält alle relevanten Informationen des installierten Server-Zertifikats. Mit Hilfe dieser Datei kann ein CA (Certificate Authority) ein signiertes, baugruppen- spezifisches Server-Zertifikat erzeugen, das Sie anschließend in diese Baugruppe importiert wird. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 84 Reader auf Werkseinstellung zurücksetzen, die IP-Adresse des Readers ändern, Zertifikate auf den Reader laden und Steuerungsdateien auf den PC übertragen. Diese Seite ist in folgende Bereiche unterteilt: • Firmware-Update • Zurücksetzen • Gerätebeschreibungsdateien Bild 6-17 Der Menüpunkt "System - Geräteeinstellungen" SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 85 Sie im Kapitel "Firmware-Update (Seite 109)". • Prüfen Mit Hilfe der Schaltfläche "Prüfen" können Sie die Integrität der Firmware überprüfen. Mit dieser Funktion können Sie prüfen, ob die Firmware mit der von Siemens veröffentlichten Firmware übereinstimmt oder die möglicherweise böswillig verändert wurde. Werkseinstellung In dem Bereich "Werkseinstellung"...
Seite 86 Service & Support In dem Menüpunkt "Hilfe - Service & Support" erhalten Sie weiterführende Informationen zu dem Reader RF360R, sowie Links zu relevanten Dokumenten auf den Seiten des Siemens Industry Online Support. Zusätzlich können Sie über einen Link die Readme OSS-Datei mit den Copyright-Hinweisen und Lizenzbedingungen zu der in dieser Firmware enthaltenen Open Source Software öffnen.
Seite 87 Dieses Kapitel richtet sich ausschließlich an XML-Anwender. Voraussetzung: Die XML-Schnittstelle wurde im WBM aktiviert. Sie können den Reader über die XML-Schnittstelle mit Hilfe von XML-Befehlen programmieren. Ausführliche Informationen hierzu finden Sie im Handbuch "XML- Programmierung für SIMATIC Ident (https://support.industry.siemens.com/cs/ww/de/view/109781631)". SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 88 Voraussetzung: Die OPC UA-Schnittstelle wurde im WBM aktiviert. Sie können die Reader über die OPC UA-Schnittstelle mit Hilfe von Variablen, Events und Methoden programmieren. Ausführliche Informationen hierzu finden Sie im Handbuch "OPC UA für SIMATIC Ident (https://support.industry.siemens.com/cs/ww/de/ps/14971/man)". Programmieren über Rockwell-Steuerung Dieses Kapitel richtet sich ausschließlich an Rockwell-Anwender.
Seite 89 Schreibbefehl: Der Transponder, der gerade das Antennenfeld verlassen hat, beinhaltet einen unvollständigen Datensatz. Mögliche Ursachen: • Arbeitsabstand zwischen Reader und Transponder wird nicht eingehalten. • Projektierungsfehler: Der zu bearbeitende Datensatz ist zu groß (im dynamischen Betrieb). SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 90 Die Verifikation der geschriebenen Transponder-Daten ist fehlgeschlagen. Mögliche Ursachen: • Transponder ist defekt. • Transponder befindet sich im Grenzbereich. 0xE1FE8400 Allgemeiner Transponder-Fehler 0xE1FE8500 Der Transponder hat zu wenig Leistung, um den Befehl auszuführen. Mögliche Ursachen: • Transponder befindet sich im Grenzbereich. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 91 Die angeforderten Daten sind nicht verfügbar. 0xE2FE8300 CRC-Fehler in der Reader-Transponder-Kommunikation. 0xE2FE8400 Die ausgewählte Antenne ist nicht aktiviert. 0xE2FE8500 Die ausgewählte Frequenz ist nicht aktiviert. 0xE2FE8600 Das Trägersignal ist nicht aktiviert. 0xE2FE8700 Mehr als ein Transponder befindet sich im Übertragungsfenster. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 92 Nachdem die Übertragungsgeschwindigkeit geändert wurde, wurde das Gerät noch nicht neu gestartet. 0xE4FE8100 Das angegebene Tag-Feld des Transponders ist nicht bekannt. 0xE4FE8A00 Allgemeiner Fehler 0xE4FE8B00 Es wurden keine oder fehlerhafte Konfigurationsdaten/Parameter übertragen. Mögliche Ursachen: • Sie greifen auf eine nicht projektierte Lesestelle zu. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 93 Falsche Sequenz-Nummernfolge (SN) im Reader/Kommunikationsmodul 0xE5FE0200 Falsche Sequenz-Nummernfolge (SN) im Ident-Profil 0xE5FE0400 Ungültige Datenblock-Nummer (DBN) im Reader/Kommunikationsmodul 0xE5FE0500 Ungültige Datenblock-Nummer (DBN) im Ident-Profil 0xE5FE0600 Ungültige Datenblock-Länge (DBL) im Reader/Kommunikationsmodul 0xE5FE0700 Ungültige Datenblock-Länge (DBL) im Ident-Profil SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 94 Ein nicht interpretierbarer XML-Befehl wurde an den Reader gesendet oder das Ident-Profil sendet einen nicht interpretierbaren Befehl an den Reader. Mögliche Ursachen: • Der Baustein "AdvancedCmd" wurde mit einem falschen "CMD" versorgt. • Der Eingang "CMD" des Bausteins "AdvancedCmd" wurde überschrieben. 0xE6FE0200 Ungültiger Kommandoindex (CI) SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 95 Befehl wird wieder regulär vom Reader/Kommunikationsmodul ausgeführt. • Sie können diesen Fehlerzustand mit Hilfe eines "INIT" zurücksetzen. • Im Parameter "OPT1" ist das Bit 2 gesetzt und es befindet sich kein Transponder im Übertragungsfenster. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 96 Erlaubter Index liegt in den Bereichen "101 ... 108" und "-20401 ... -20418". 0xE7FE0700 Der Reader bzw. das Kommunikationsmodul antwortet nicht auf "INIT" (in zyklischer Statusmeldung wird "INIT_ACTIVE" erwartet). Weiteres Vorgehen: • Überprüfen Sie den Adress-Parameter "LADDR". 0xE7FE0800 Zeitüberschreitung während des "INIT" (60 Sekunden) SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 97 WBM-Projektierung unter "Einstellungen - Allgemein" der Haken bei "ERRORS" gesetzt wurde. Weitere Informationen zum "Logbuch" finden Sie im Kapitel "Der Menüpunkt "Diagnose - Logbuch" (Seite 68)". XML-Fehlermeldungen Eine Liste der möglichen XML-Fehlercodes finden Sie im Handbuch "XML-Programmierung für SIMATIC Ident (https://support.industry.siemens.com/cs/ww/de/view/109781631)". SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 98 Das Transponder-Passwort ist falsch. Zugriff wird verweigert. ERROR REGION_NOT_ Alle Befehle: Invalid FOUND_ERROR Ein Parameter eines OPC UA-Befehls hat einen ungültigen Wert. Argument / "ReadTag"/"WriteTag"-Befehl: good Der adressierte Speicherbereich ist beim aktuellen Transponder nicht verfügbar. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 99 Der Transponder hat zu wenig Leistung, um den Befehl ERROR auszuführen. good RF_COMMUNICATION_ Der Transponder meldet einen CRC-Fehler. ERROR good RF_COMMUNICATION_ Die ausgewählte Frequenz ist nicht aktiviert. ERROR good RF_COMMUNICATION_ Das Trägersignal ist nicht aktiviert. ERROR SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 100 Sie greifen auf eine nicht projektierte Lesestelle zu. Configurati Error BadInvalid Ein Parameter fehlt. Argument BadInvalid Der Parameter hat ein ungültiges Format. Argument BadInvalid Der Parameter-Typ ist ungültig. Argument BadInvalid Unbekannter Parameter. Argument Der Befehl bzw. das Telegramm hat ein ungültiges Format. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 101 • über die LED-Anzeigen der Reader • über SNMP • über das WBM • über das TIA Portal (STEP 7 Basic / Professional) • über XML • über OPC UA Im Folgenden werden diese alternativen Vorgehensweisen beschrieben. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 102 Antennenfeld befinden. • Zeigt an, ob eine Kommunikation zum Reader stattfindet und ob ein Reader-Fehler vorliegt. • Zeit im Modus "Einrichten" an, wie gut die Kommunikationsqualität zwischen Reader und Transponder ist. Bild 9-1 LED-Anzeigen des Readers SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 103 Es wurde kein Verbindungskabel angeschlossen. Der Blinktest zur Reader-Identifizierung wird durchgeführt. Gleichzeitig blinken auch die LEDs der Betriebs- und Status-LED-Anzeige. • LED-Test während der Reader sich im Hochlauf befindet. • Es liegt eine Verbindung vor. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 104 Über SNMP stehen Ihnen umfassende Diagnosemöglichkeiten der Netzwerkfunktionen des Readers zur Verfügung. Folgende Diagnosemöglichkeiten (MIBs) werden von den Readern unterstützt: • RFC 2863: IF-MIB • RFC 3418: SNMPv2-MIB • RFC 4022: TCP-MIB • RFC 4113: UDP-MIB SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 105 – IEEE 802.1AB 2005 LLDP-MIB – LLDP-EXT-DOT1-MIB – LLDP-EXT-DOT3-MIB – LLDP-EXT-PNO-MIB Die zu den Readern passenden MIB-Dateien finden Sie auf den Seiten des Siemens Industry Online Supports (https://support.industry.siemens.com/cs/ww/de/view/67637278), Informationen zu den MIB-Dateien finden Sie unter "PROFINET-Nutzerorganisation (https://www.profibus.com/download/profinet-specification/)". Die Reader unterstützen das SNMPv3- und SNMPv1-Protokoll. SNMPv1 ist ab Werk aktiviert, jedoch als unsicher eingestuft.
Seite 106 – Unter dem Eintrag "Diagnosestatus" werden aktuelle Status-Informationen des Readers angezeigt. – Unter dem Eintrag "Kanaldiagnose" werden aktuelle Diagnose-Informationen der Reader-Schnittstelle angezeigt. – Unter dem Eintrag "PROFINET-Schnittstelle" werden Status-Informationen und weitere Informationen der PROFINET-Schnittstelle angezeigt. Bild 9-2 Anzeige der Diagnoseinformationen des Readers SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 107 (https://support.industry.siemens.com/cs/ww/de/ps/14971/man)". 9.1.7 Diagnose über Studio 5000 Logix Designer Dieses Kapitel richtet sich ausschließlich an Anwender von Rockwell-Steuerungen. Informationen zur Diagnose mit Hilfe des Studio 5000 Logix Designer entnehmen Sie bitte dem Studio 5000 Logix Designer-Handbuch. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 108 Das Ereignis steht nicht mehr an. Bei Ereignissen, die nur einen Augenblick anstehen - z. B. Soft Errors -, wird die Rücknahme um 3 Sekunden verzögert. Weitere Informationen Detaillierte Informationen zur Diagnose am PROFINET IO sind im Handbuch "SIMATIC PROFINET Systembeschreibung (https://support.industry.siemens.com/cs/ww/de/view/19292127)". SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 109 Nachdem das Update abgeschlossen ist, wird der Reader neu gestartet. Der Reader ist betriebsbereit, wenn die "RUN"-LED grün leuchtet/blinkt. Beachten Sie, dass nach einem Firmware-Update der Hochlaufprozess ca. 1 Minute dauert. Nach dem Neustart ist die aktualisierte Firmware aktiv. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 110 6. Klicken Sie auf die Schaltfläche "Starte Aktualisierung der Firmware". Reaktion: Das WBM des Readers wird in Ihrem Webbrowser geöffnet. 7. Setzen Sie das Firmware-Update fort, wie im Kapitel "Firmware-Update über das WBM durchführen (Seite 109)" beschrieben. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 111 Nach dem Zurücksetzen wird der Reader neu gestartet. Der Reader ist betriebsbereit, wenn die "R/S"-LED grün leuchtet/blinkt. Nach dem Neustart des Readers müssen Sie dem Reader ggf. eine neue IP-Adresse bzw. einen neuen Gerätenamen zuweisen. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 112 Nach dem Zurücksetzen wird der Reader neu gestartet. Der Reader ist betriebsbereit, wenn die "R/S"-LED grün leuchtet/blinkt. Nach dem Neustart des Readers müssen Sie dem Reader ggf. eine neue IP-Adresse bzw. einen neuen Gerätenamen zuweisen. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 113 Beachten Sie, dass durch das Zurücksetzen auf die Werkseinstellungen auch die IP-Adresse des Readers zurückgesetzt wird. In den Werkseinstellungen wird die IP-Adresse über einen DHCP-Server bezogen. Nach dem Neustart des Readers müssen Sie dem Reader ggf. eine neue IP-Adresse bzw. einen neuen Gerätenamen zuweisen. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 114 Reader wiederherzustellen, stehen Ihnen folgende Optionen zur Verfügung: • mit Hilfe des TIA Portal (ab STEP 7 Basic / Professional V17) in einem STEP 7-Projekt • mit Hilfe des WBM auf Ihrem PC Im Folgenden werden diese alternativen Vorgehensweisen beschrieben. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 115 Steuerung mit dem Befehl "Config_Upload" im Datenbaustein / in der Variablen hinterlegt wurde. Weitere Informationen zur Programmierung der Bausteine und dem Aufbau der Konfigurationsdaten finden Sie im Kapitel "Config_Upload/-_Download" im Handbuch "Ident- Profil und Ident-Bausteine, Standardfunktionen für Ident-Systeme (https://support.industry.siemens.com/cs/ww/de/view/109793329)". SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 116 Speichern von Konfigurationen. Mit Hilfe dieser Schaltflächen können Sie Konfigurationen sichern, neu laden und auf andere Reader übertragen. Weitere Informationen zum Speichern und Laden der Konfiguration auf bzw. von dem PC finden Sie im Kapitel "Das WBM (Seite 40)". SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 117 5. Verbinden Sie den Reader mit Hilfe des vorhandenen Ethernet-Kabels mit dem PC bzw. mit der SIMATIC-Steuerung. 6. Verbinden Sie den Reader mit Hilfe des Anschlusskabels an der Spannungsversorgung. Warten Sie, bis der Reader hochgelaufen und betriebsbereit ist ("RUN"-LED leuchtet/blinkt grün). SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 118 • Die PROFINET-Topologie wurde projektiert. • In den PROFINET-Einstellungen der Baugruppe ist die Option "Gerätetausch ohne Wechselmedium" aktiviert. • Der neue Reader ist im Zustand der Werkseinstellung, d. h. es wurde kein Gerätename und keine IP-Adresse vergeben. SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 119 ✓ Verschlüsselungs-Suite TLS_AES_128_CCM_SHA256 0x1304 ✓ Protokollversion TLSv1.2 ✓ Protokollversion TLSv1.3 ✓ SNMP Tabelle A- 2 Unterstützte Verschlüsselungsmethoden (Cipher-Suites) für SNMP-Server Kategorie Verfahren Wert (hex) Per Default aktiviert Authentifizierung HMAC-MD5-96 Authentifizierung HMAC-SHA-96 Verschlüsselung aes128-cbc Verschlüsselung des-cbc SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 120 A.1 Verschlüsselungsmethoden (Ciphers) OPC UA Tabelle A- 3 Unterstützte Verschlüsselungsmethoden (Cipher-Suites) für OPC UA-Server Kategorie Verfahren Wert (hex) Per Default aktiviert Sicherheitsrichtlinie None Sicherheitsrichtlinie Basic128Rsa15 Sicherheitsrichtlinie Basic256 Sicherheitsrichtlinie Basic256Sha256 Sicherheitsrichtlinie Aes128-Sha256_RsaOaep Sicherheitsrichtlinie Aes256Sha256RsaPss ✓ Transport-Profil UA-TCP ✓ SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 121 B. über NTP (Wert "1" = synchronisiert; Wert "0" = nicht synchronisiert). sysUpTime Der Parameter "sysUpTime" ist eine Metainformation über die Meldung. Er gibt die Zeit (in Hundertstelsekunden) seit der letzten Neuinitialisierung des Netzwerkverwaltungsteils des Systems an. MESSAGE Meldung als ASCII-String (Englisch) SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 122 Symbolischer Name für die Gruppenrolle. Administrator | User | OPC {Time Sekundenanzahl second} {Max Maximale Anzahl der Sitzungen sessions} {Url} URL des Webservers, auf den zugegriffen wurde. /Engineering/Reset2Factor y?r=0.685644556250803 {Config Zeichenkette (mit Leerzeichen) für die Konfiguration. Power detail} SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 123 Standardnutzer ist angemeldet über die IP-Adresse. Severity Info Facility local0 Norm IEC 62443-3-3 Reference: n/a (NERC-CIP 007-R5) Nutzerkontenverwaltung Meldungstext Authentication was enabled. Beispiel Authentication was enabled. Erläuterung Authentifizierung wurde aktiviert. Severity Notice Facility local0 Norm IEC 62443-3-3 Reference: SR 1.3 SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 124 Durchsetzung der Autorisierung Meldungstext {Protocol}: User {User}: Access to url {url} denied. Beispiel WBM: User admin: Access to url /Engineering/Reset2Factory?r=0.6856445562508033 denied. Erläuterung Zugriff auf Web-Ressource wurde verweigert. Severity Error Facility local0 Norm IEC 62443-3-3 Reference: SR 2.1 SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 125 IEC 62443-3-3 Reference: SR 2.12 Meldungstext {Protocol}: User {User name} has changed {Config detail} configuration. Beispiel OPC: User admin has changed Power configuration. Erläuterung Benutzer hat bestimmte Konfiguration geändert. Severity Info Facility local0 Norm IEC 62443-3-3 Reference: SR 2.12 SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 126 Firmware erfolgreich aktiviert. Severity Notice Facility local0 Norm IEC 62443-3-3 Reference: SR 7.4 Meldungstext {Protocol}: Firmware activation failed. Beispiel WBM: Firmware activation failed. Erläuterung Firmware-Aktivierung fehlgeschlagen. Severity Error Facility local0 Norm IEC 62443-3-3 Reference: SR 7.4 SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
Seite 127 Service & Support Industry Online Support Zusätzlich zur Produktdokumentation unterstützt Sie die umfassende Online-Plattform des Siemens Industry Online Support unter folgender Internet-Adresse: Link: (https://support.industry.siemens.com/cs/de/de/) Neben Neuigkeiten finden Sie dort: • Produktinformationen: Handbücher, FAQs, Downloads, Anwendungsbeispiele etc. • Ansprechpartner, Technisches Forum •...
Seite 128 Service & Support SIMATIC RF360R Projektierungshandbuch, 01/2023, C79000-G8900-C629-03...
