Montage In Metall - Siemens SIMATIC RF300 Systemhandbuch

8.25.3

Montage in Metall

Bündiger Einbau
Bild 8-68
Hinweise zur Montage
Der Transponder MDS D522 Sondervariante ist für die einmalige Montage konzipiert.
Beachten Sie folgende Hinweise bei der Montage des MDS D522 in ein Werkstück, um eine
Beschädigung des Transponders zu vermeiden:
• Bereiten Sie das Werkstück gemäß der nachfolgenden Zeichnung vor.
• Drücken Sie den Transponder mithilfe der beiliegenden Montagehilfe mit gleichmäßigem
und plan verteiltem Druck in die Bohrung, bis der Transponder einrastet. Stellen Sie sicher,
dass der Transponder nicht verkantet.
SIMATIC RF300
Systemhandbuch, 02/2021, C79000-G8900-C345-09

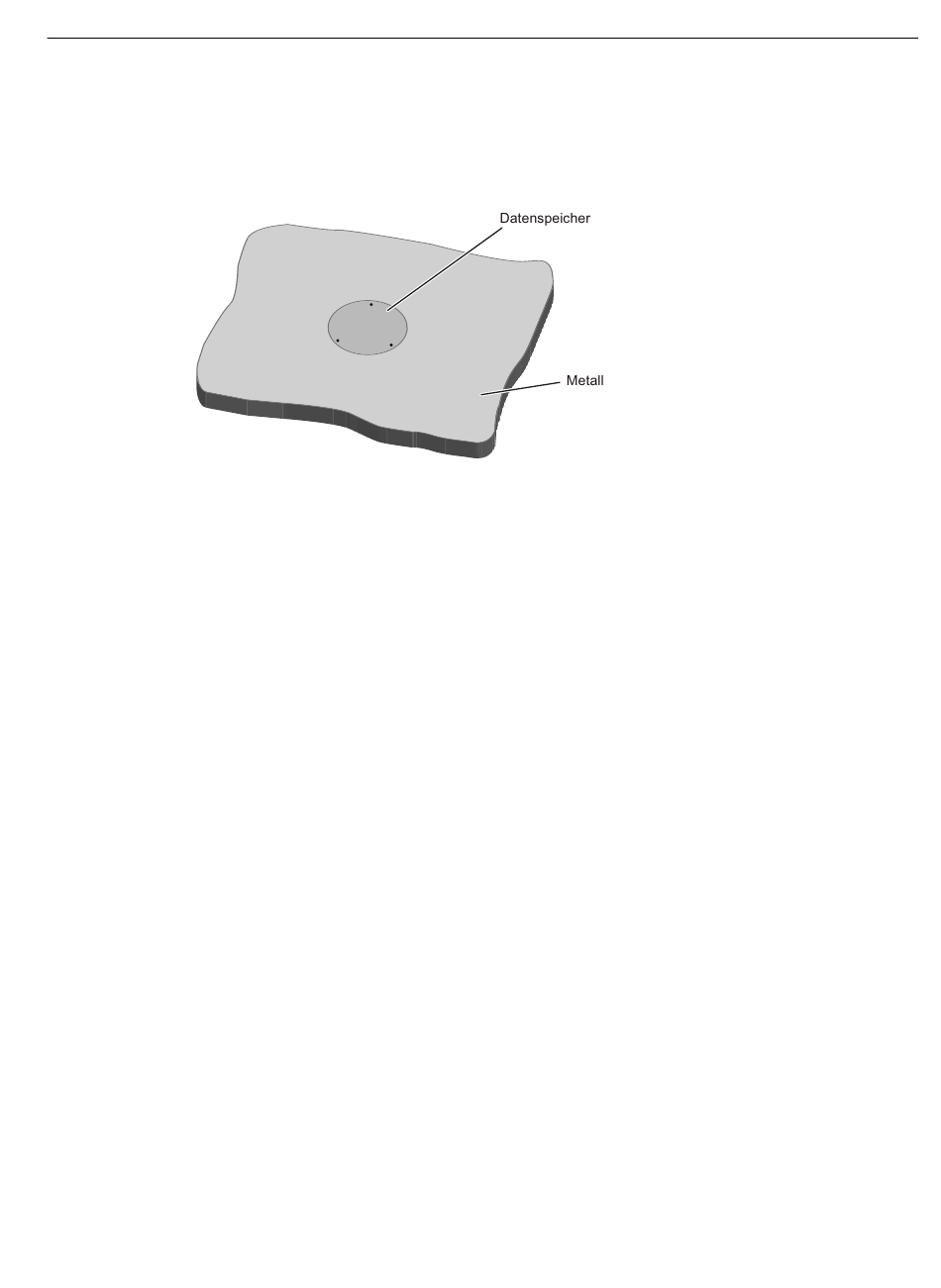

Bündiger Einbau des MDS D522 Sondervariante in Metall ohne Freiraum
ISO-Transponder
8.25 MDS D522 Sondervariante
393
