RF300-System planen
4.1 Grundlagen zur Einsatzplanung
Hinweis
Übertragungsfenster bei RF380R und RF382R
Beachten Sie, dass das Übertragungsfenster des Readers RF380R nicht quadratisch ist (L
Um ein möglichst großes Übertragungsfenster zu erhalten, achten Sie darauf, dass der
Transponder den Reader nur in x-Richtung überquert.
S
a
S
g
L
d
SP

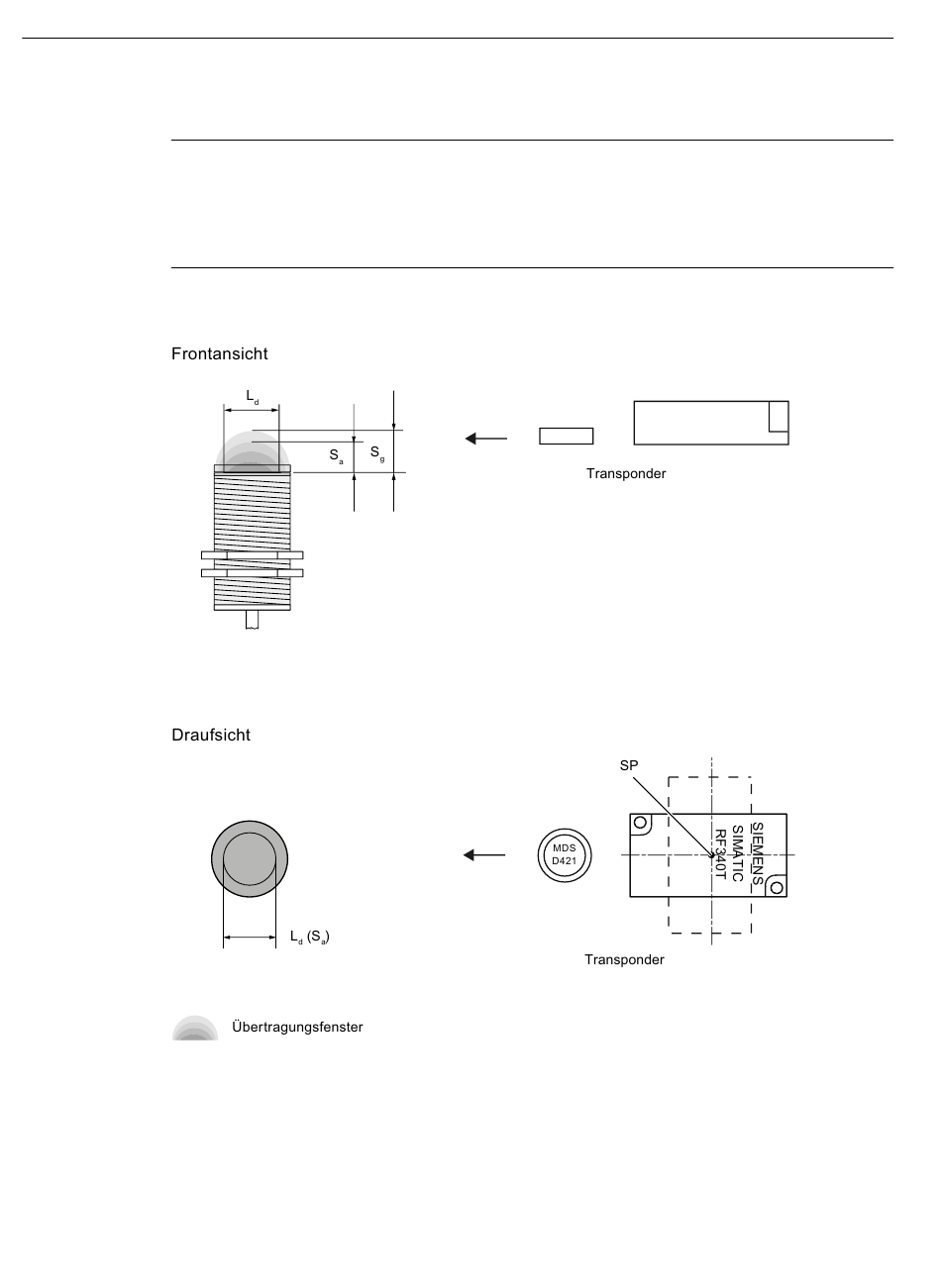

Bild 4-2
42
Arbeitsabstand zwischen Transponder und Reader
Grenzabstand (Grenzabstand ist der maximale lichte Abstand zwischen Reader-Oberseite und
Transponder, bei dem die Übertragung unter normalen Bedingungen gerade noch funktioniert.)
Durchmesser eines Übertragungsfensters
Schnittpunkt der Symmetrieachse des Transponders.
Übertragungsfenster und Schreib-/Leseabstand Rundantenne
Systemhandbuch, 02/2021, C79000-G8900-C345-09
≠ L ).
x y
