Anhang
A.2 Zubehör
Aufbau des Y-Adapters
Mit Hilfe des Y-Adapter (Artikelnummer 6GT2090-4VE00) ist eine langsame Migration einer
MOBY I-Applikation nach RF300 möglich. Der Y-Adapter wird in der Nähe eines MOBY I-SLG
montiert. Er leitet die Signale von einem Kommunikationsmodul sowohl an das MOBY I-SLG, wie
auch an den neu zu installierenden RF300-Reader weiter. Die Transponder-Befehle werden
entweder mit einem MOBY I-Transponder oder mit einem RF300-Transponder abgewickelt.
Hierzu ist in der MOBY I-Applikation keine Änderung notwendig.
①
②
③
④

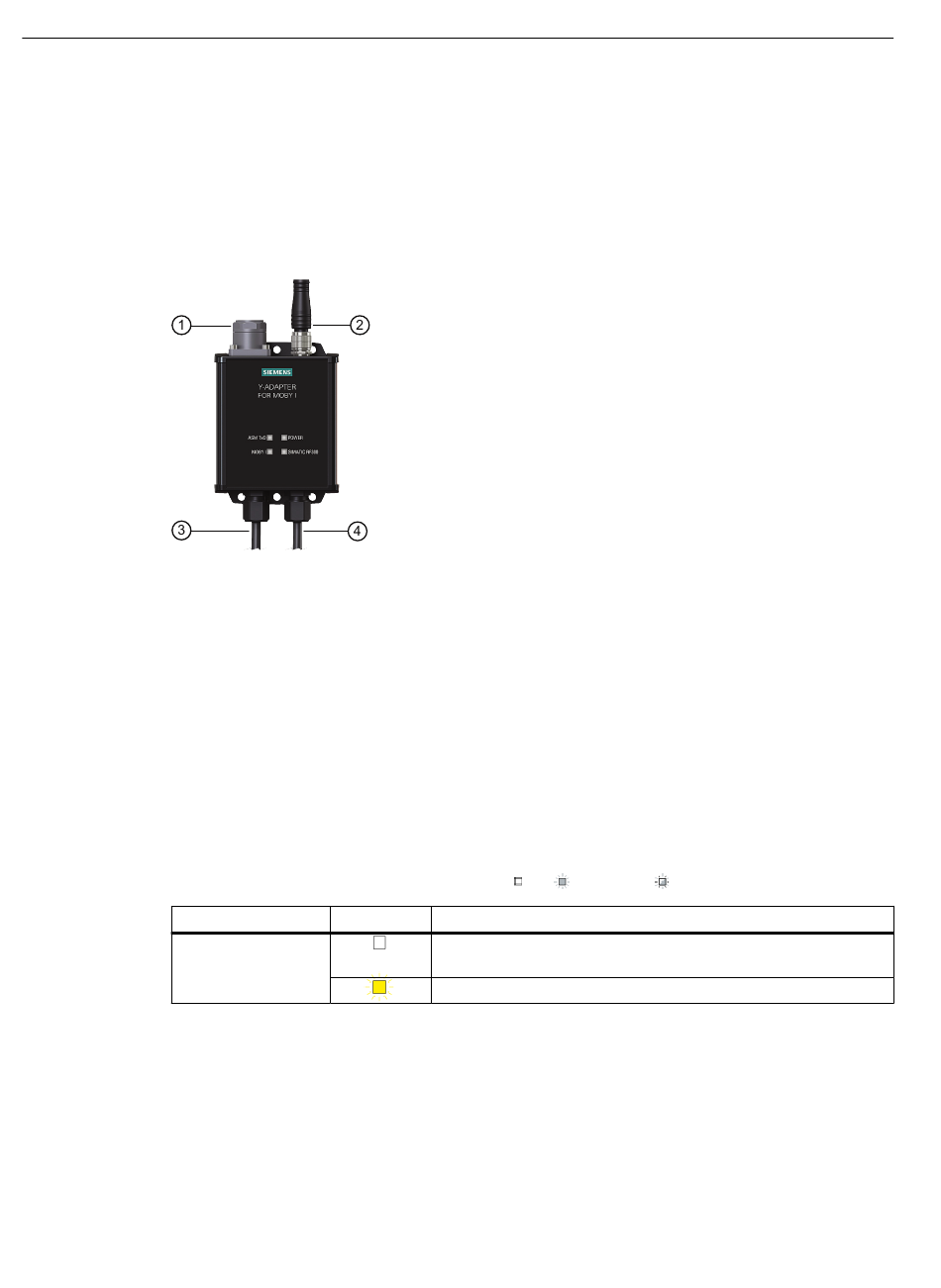

Bild A-11
Die Betriebszustände des Y-Adapters werden durch die vier LEDs angezeigt. Die LEDs können die
Farben Gelb und Grün und die Zustände aus , an
Beschriftung
ASM TxD
(X1)
458
ASM TxD Anschluss für Kommunikationsmodul;
(X1) SLG-Stecker, 6-polig nach EN 175201-804
Power Optionale Versorgungsspannung DC 24 V;
(X4) M12-Stecker, 4-polig
MOBY l Anschluss für MOBY I-SLG;
(X2) SLG-Buchse (gewinkelt), 6-polig nach EN 175201-804; Kabellänge: 2 m
SIMATIC Anschluss für RF300-Reader;
RF300 M12-Buchse, 8-polig; Kabellänge: 2 m; Max. 2 m-Verlängerungsleitung zulässig
(X3)
Anschlussgrafik des MOBY Y-Adapters für MOBY I
LED
und blinkt
Beschreibung
Es ist kein Kommunikationsmodul an den Y-Adapter angeschlos‐
sen.
Es ist ein Kommunikationsmodul an den Y-Adapter angeschlossen.
Systemhandbuch, 02/2021, C79000-G8900-C345-09
annehmen:
