RF300-System planen
4.6 Richtlinien zur Elektromagnetischen Verträglichkeit (EMV)
Ausschlaggebend für den Zeitpunkt bzw. die Stelle einer Entladung sind vor allem die folgenden
Indikatoren:
• Abstand zwischen Palette und dem Objekt, über das die elektrostatische Entladung
stattfindet
• Leitfähigkeit des Objekts, über das die elektrostatische Entladung stattfindet
• Die aktuelle Höhe der elektrostatischen Aufladung
Eine Aufladung von 10.000 V ist ausreichend für eine Entladung über einen Abstand von 10 mm.

Installationsbeispiel, um die elektrostatischen Aufladung zu verhindern

Die folgenden Installationsbeispiele zeigen, wie Sie mit Hilfe von ESD-Bürsten oder Metall-
Flechtbändern die elektrostatische Aufladung verhindern können.
Installationsbeispiel mit ESD-Bürsten
Über ESD-Bürsten findet eine gezielte und kontrollierte abgeleitet Entladung statt, sodass hohe
elektrostatische Aufladungen und damit verbundene, unkontrollierte elektrostatische
Entladungen gar nicht erst entstehen. Die ESD-Bürsten müssen nicht durchgängig angebracht
werden. Jedoch sollten Sie sicherstellen, dass die Palette immer Kontakt mit mindestens einer
ESD-Bürste hat. Die ESD-Bürsten werden i.d.R. entweder auf einer Profilschiene
vorgesehene Aussparungen

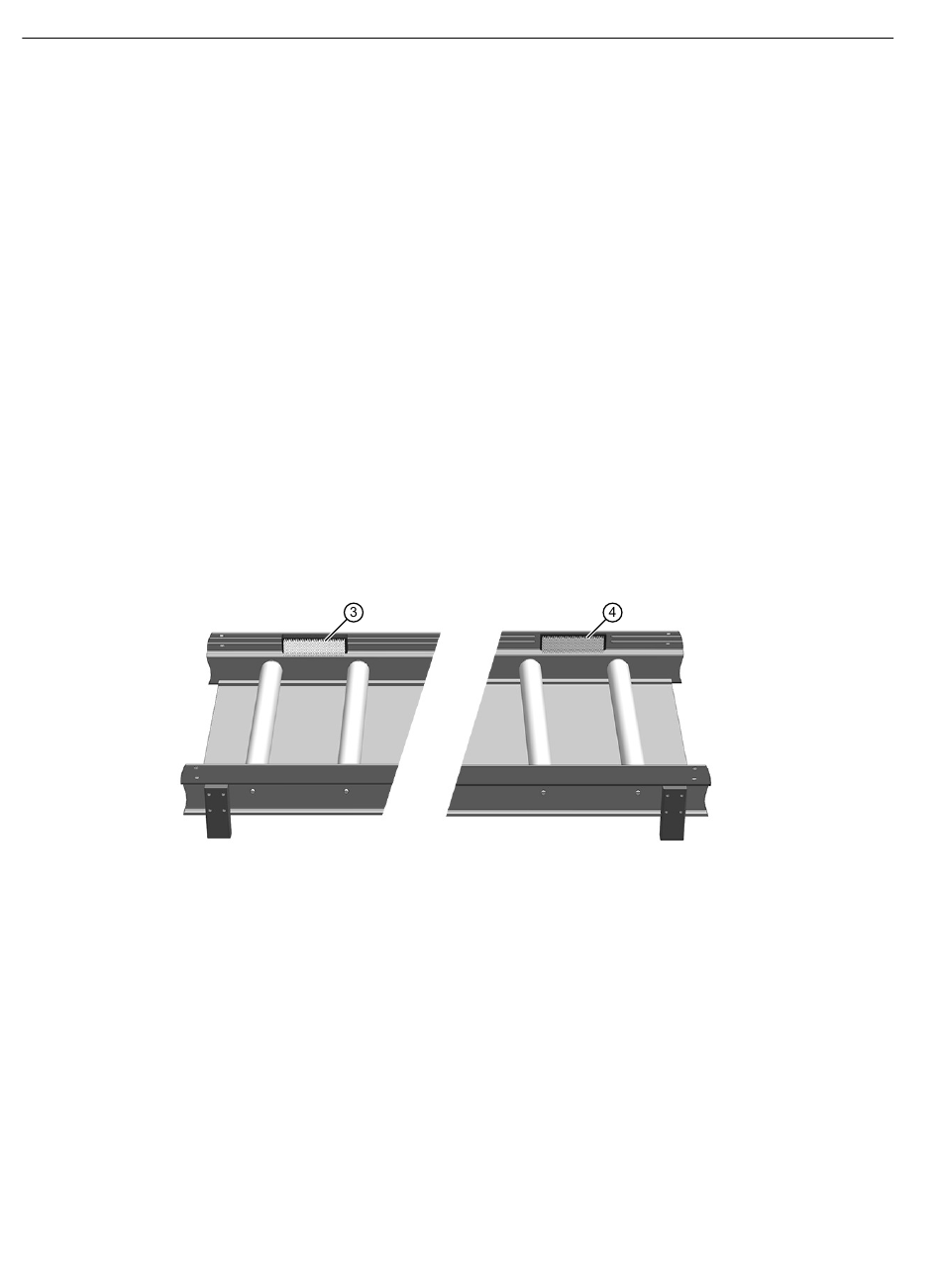

Bild 4-19
Installationsbeispiel ohne ESD-Bürsten
Alternativ zu der Installation von ESD-Bürsten können Sie die Rollenbahn auch mit einer EMV-
Erdung versehen und anstelle der ESD-Bürsten auf der Innenseite der Rollenbahn-Wand auch
Geflechtbänder aus Kupfer oder anderem Metall anbringen, um die elektrostatische Aufladung
zu verhindern.
4.6.8

Potentialausgleich

Durch den unterschiedlichen Aufbau von Anlagenteilen und unterschiedliche Spannungspegel
können zwischen den Anlagenteilen Potentialunterschiede entstehen. Sind die Anlagenteile
über Signalleitungen verbunden, dann fließen Ausgleichsströme über die Signalleitungen.
Diese Ausgleichsströme können die Signale verfälschen.
120
④
auf/in der Innenseite der Rollenbahn-Wand angebracht.
Installationsbeispiel von ESD-Bürsten auf/in der Innenseite der Rollenbahn-Wand
Systemhandbuch, 02/2021, C79000-G8900-C345-09
③
oder in dafür
