SmartRunner Matcher*
Software Vision Configurator
5.5
Sensor Data
Dieser Bereich zeigt den angeschlossenen Gerätetyp und die Firmware-Version.
x.x.x.xxxxx

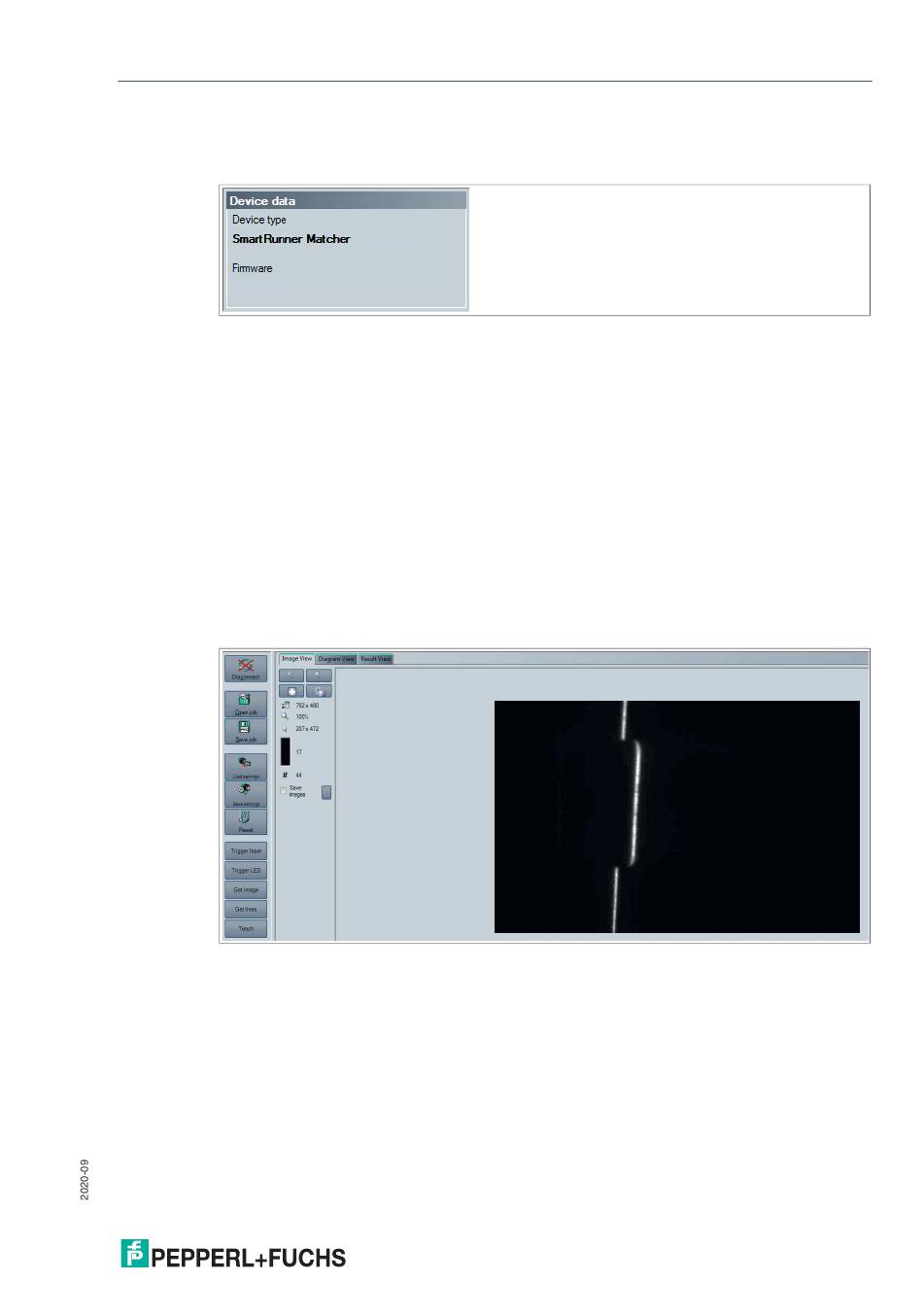

Abbildung 5.9 Gerätedaten
5.6
Bildanzeige
In der Bildanzeige können Sie aufgenommenen Daten auswerten. Durch die Analyse der auf-
genommenen Profilform ist eine qualitative Aussage über das Messergebnis möglich. So kön-
nen zum Beispiel störende Reflexionen erkannt und eliminiert werden. Des Weiteren gilt der
Zusammenhang zwischen Belichtungszeit und Bildschärfe. Eine korrekte Belichtung ist abhän-
gig von der Helligkeit des Profils und der einfallenden Lichtmenge. Eine zu kurze Belichtungs-
zeit führt zu unterbelichteten (zu dunklen) Bildern, eine zu lange zu überbelichteten Bildern.
Um Fehler bei der Aufnahme zu vermeiden, stehen Ihnen unterschiedliche Möglichkeiten die
aufgenommenen Daten anzuzeigen und anschließend zu korrigieren.
Image View
Unter der Registerkarte Image View können Sie das aktuell aufgenommene Bild öffnen. Dazu
müssen Sie in der Symbolleiste die Schaltflächen Teach > Trigger laser > Get image anklic-
ken.
Abbildung 5.10Image View
33
