Pepperl+Fuchs UB1000-18GM75-U-V15 Produktinformation

Pepperl+Fuchs UB1000-18GM75-U-V15 Produktinformation

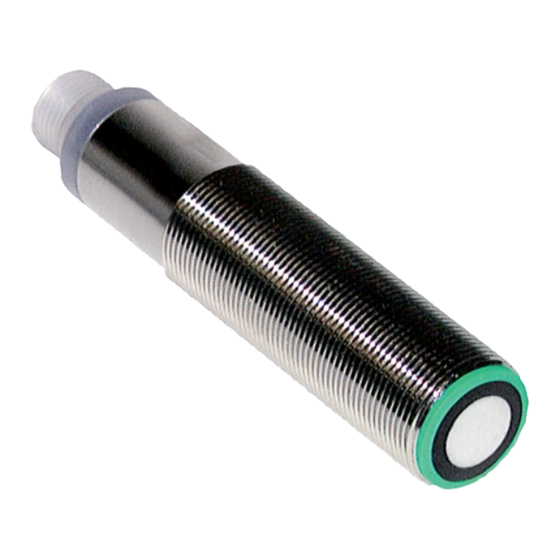

Ultraschallsensor
Vorschau ausblenden
1
2
3
4
5
6

Werbung

Quicklinks

Diese Anleitung herunterladen
Einkopfsystem
Abmessungen
Technische Daten
Allgemeine Daten
Erfassungsbereich
Einstellbereich
Blindzone
Normmessplatte
Wandlerfrequenz
Ansprechverzug
Anzeigen/Bedienelemente
LED gelb
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe
USA: +1 330 486 0001
www.pepperl-fuchs.com
fa-info@us.pepperl-fuchs.com
Ultraschallsensor
UB1000-18GM75-U-V15
<
Analogausgang 0 V ... 10 V
<
Messfenster einstellbar
<
Breite der Ultraschall-Keule wählbar
<
Lerneingang
<
Synchronisationsmöglichkeiten
<
Deaktivierungsmöglichkeit
<
Temperaturkompensation
<
Sehr kleine Blindzone
M18 x 1
24
LEDs
M12 x 1
70 ... 1000 mm
90 ... 1000 mm
0 ... 70 mm
100 mm x 100 mm
ca. 255 kHz
ca. 125 ms
permanent gelb: Objekt im Auswertebereich
gelb blinkend: Lernfunktion, Objekt erkannt
Deutschland: +49 621 776 1111
fa-info@de.pepperl-fuchs.com
Singapur: +65 6779 9091
fa-info@sg.pepperl-fuchs.com
1

Werbung

loading

Verwandte Anleitungen für Pepperl+Fuchs UB1000-18GM75-U-V15

Inhaltszusammenfassung für Pepperl+Fuchs UB1000-18GM75-U-V15

  • Seite 1 Ansprechverzug ca. 125 ms Anzeigen/Bedienelemente LED gelb permanent gelb: Objekt im Auswertebereich gelb blinkend: Lernfunktion, Objekt erkannt Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen“. Pepperl+Fuchs-Gruppe USA: +1 330 486 0001 Deutschland: +49 621 776 1111 Singapur: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@de.pepperl-fuchs.com...

  • Seite 2: Technische Daten

    60 g Werkseinstellungen Ausgang Auswertegrenze A1: 90 mm Auswertegrenze A2: 1000 mm Ausgangsfunktion: steigende Rampe Schallkeule breit Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen“. Pepperl+Fuchs-Gruppe USA: +1 330 486 0001 Deutschland: +49 621 776 1111 Singapur: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@de.pepperl-fuchs.com...

  • Seite 3: Anschlussbelegung

    Rundstab Ø 25 mm -250 800 1000 1200 1400 1600 Abstand X [mm] breite Schallkeule schmale Schallkeule Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen“. Pepperl+Fuchs-Gruppe USA: +1 330 486 0001 Deutschland: +49 621 776 1111 Singapur: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@de.pepperl-fuchs.com...
  • Seite 4 Kunststoffmuttern mit Zentrierring zur schwingungsentkoppelten Montage zylindrischer Sensoren V15-G-2M-PVC Kabeldose M12 gerade A-kodiert, 5-polig, PVC-Kabel grau V15-W-2M-PVC Kabeldose M12 gewinkelt A-kodiert, 5-polig, PVC-Kabel grau Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen“. Pepperl+Fuchs-Gruppe USA: +1 330 486 0001 Deutschland: +49 621 776 1111 Singapur: +65 6779 9091 www.pepperl-fuchs.com...

  • Seite 5: Programmierung

    Werkseinstellung Werkseinstellung Siehe Technische Daten Anzeigen Der Sensor ist mit LEDs zur Anzeige der Betriebszustände ausgestattet. Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen“. Pepperl+Fuchs-Gruppe USA: +1 330 486 0001 Deutschland: +49 621 776 1111 Singapur: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@de.pepperl-fuchs.com...

  • Seite 6: Einbaubedingungen

    Soll der Sensor direkt in einer Durchgangsbohrung montiert werden, so ist unter Verwendung der beiliegenden Stahlmuttern die Befestigung in der Mitte der Sensorhülse vorzunehmen. Für eine Verschraubung im vorderen Bereich der Gewindehülse sind die als Zubehör erhältlichen Kunststoffmuttern mit Zentrierring zu verwenden. Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen“. Pepperl+Fuchs-Gruppe USA: +1 330 486 0001...
