Sensor einstellen
Sensor einstellen
Stecken Sie die Endkappen auf, schrauben Sie sie jedoch noch nicht fest.
Ausgangskonfiguration wählen
Neigungswinkel einstellen
0
i
nformation

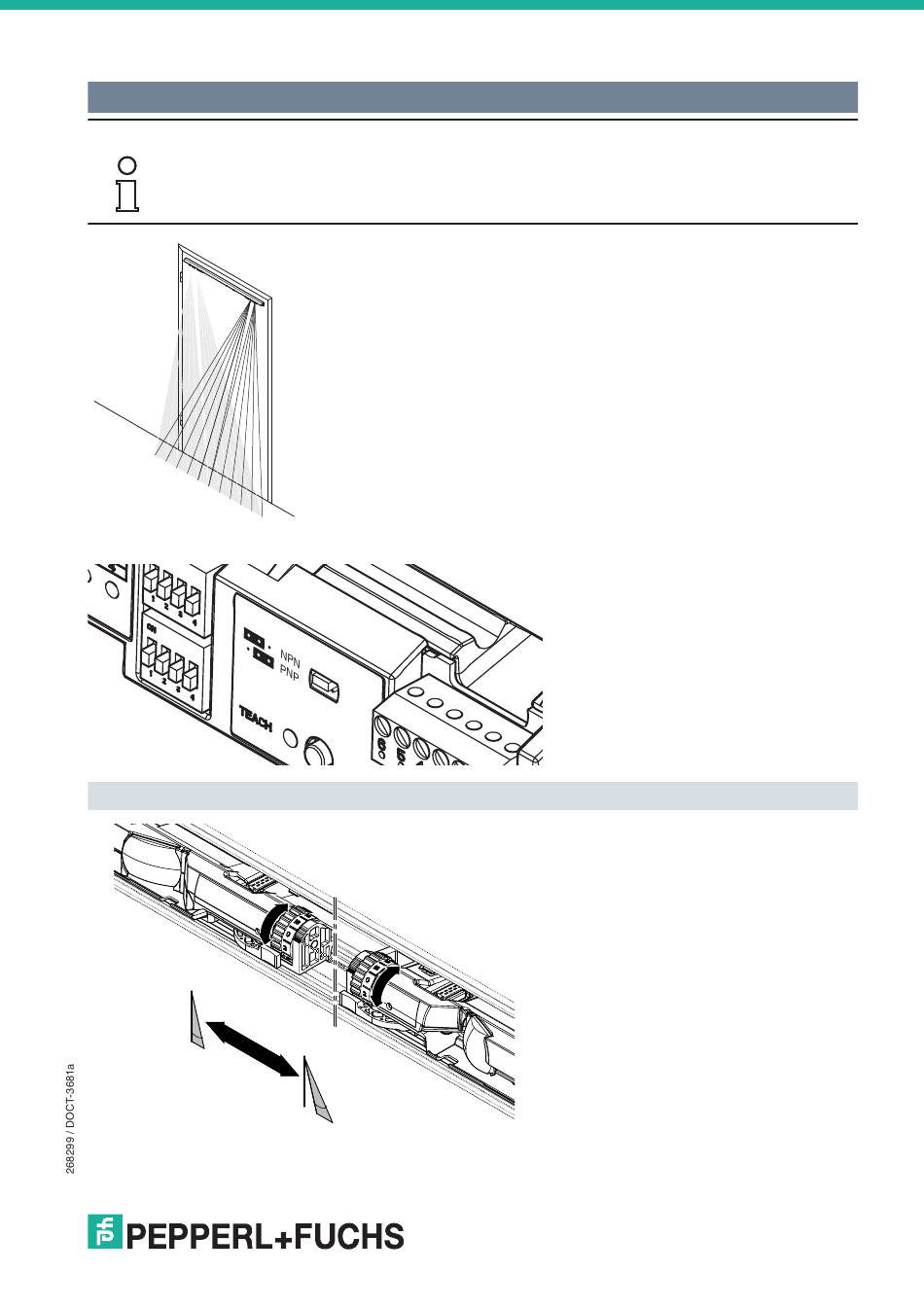

Detektionsfeld DoorScan
Der Sensor arbeitet nach dem Aktiv-Infrarot-Verfahren und bildet pro Tür-
seite ein nahezu rechteckiges, durchgängiges Detektionsfeld. Unterbricht
eine Person oder ein Gegenstand einen oder mehrere Lichtstrahlen, löst
der Sensor die Schaltfunktion aus.
Das aus 10 Strahlen aufgebaute Detektionsfeld stellt sich automatisch
auf die Türbreite ein, wobei der Sensor eventuell überflüssige Strahlen
abschaltet. Durch die leichte Schrägstellung der äußeren Strahlen werden
Türen an den Haupt- und Nebenschließkanten sicherer.
Das Sensorsystem ist modular aufgebaut und lässt sich an verschiedens-
te Türbreiten und Umgebungsbedinungen anpassen.
Bei waagerechten Griffstangen muss sich das Detektionsfeld vor der
Griffstange befinden.
1 8
Sie können die Ausgänge auf NPN
oder PNP konfigurieren, wenn Sie die
Steckbrücke auf dem Interfacemodul
entsprechend der schematischen Dar-
stellung auf dem Gehäuse stecken.
Empfohlene Einstellungen nach
DIN 18650/EN 16005:
•
Position 8 für 1900-2200 mm Monta-
gehöhe
•
Position 6 für 2500 mm Montagehöhe
•
Position 5 für 3000 mm Montagehöhe
•
Position 4 für 3500 mm Montagehöhe
•
Position 0*
* Werkseinstellung
