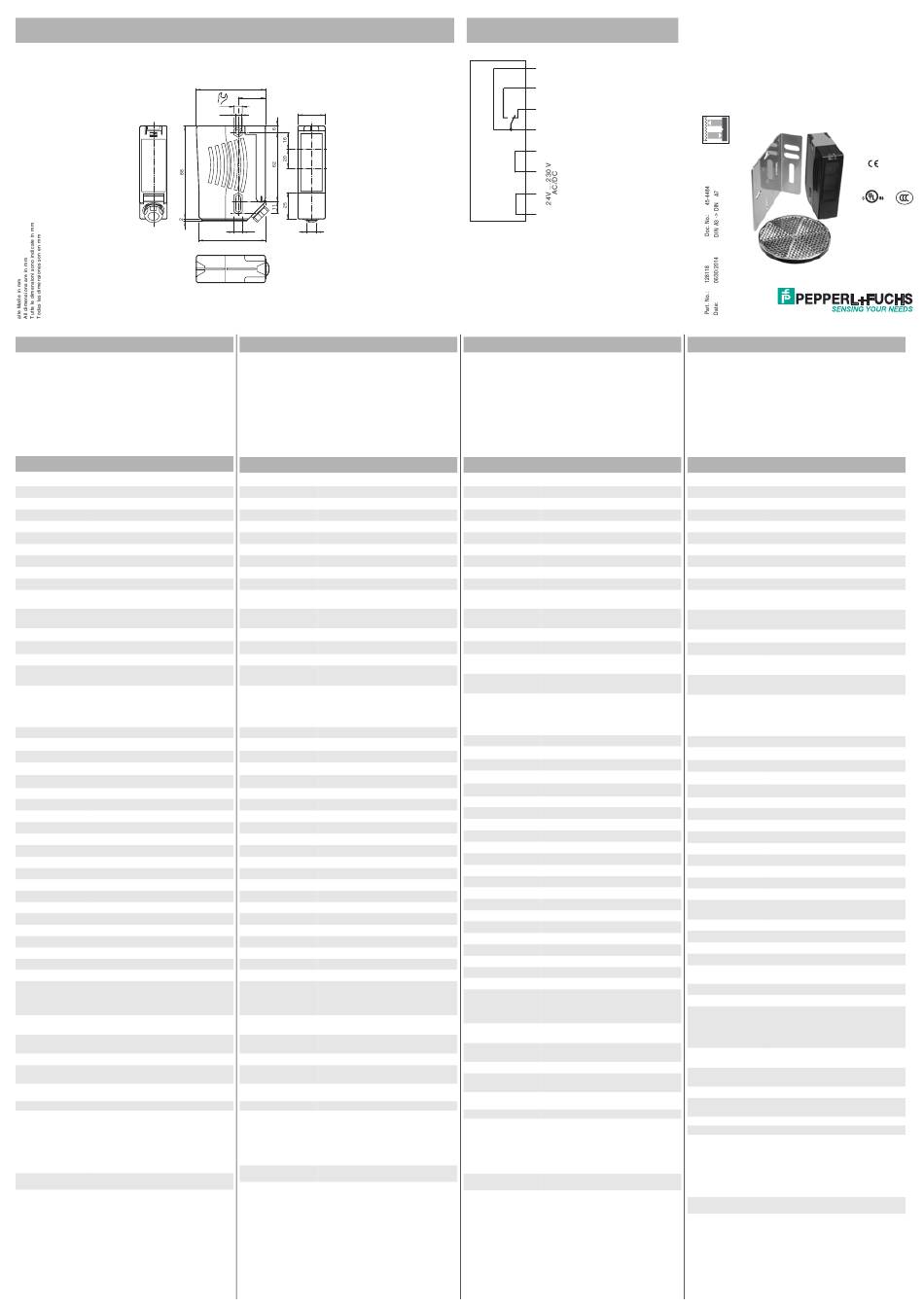

Pepperl+Fuchs RLK29-55/25/116-Set Inbetriebnahme

Abmessungen:
Construzione:
Deutsch
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachper-
sonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie,
darf nicht für Personenschutz oder NOT-AUS-Funktion
verwendet werden.
Technische Daten
Allgemeine Daten
Betriebsreichweite 0 ... 12 m
Reflektorabstand 0,04 ... 12 m
Grenzreichweite 14 m
Referenzobjekt Reflektor H85-2
Lichtsender LED
Lichtart rot, Wechsellicht , 640 nm
Lichtfleckdurchmesser ca. 35 mm im Abstand von 12 m
Öffnungswinkel ± 1 °
Fremdlichtgrenze 90000 Lux
Mitgeliefertes Zubehör Reflektor C110-2 , Haltewinkel mit Befesti-
gungsmaterial
Kenndaten funktionale
Sicherheit
MTTF 1460 a
d
Gebrauchsdauer (T ) 20 a
M
Diagnosedeckungsgrad (DC) 0 %
Anzeigen/Bedienele-
mente
Funktionsanzeige LED rot
leuchtet: bei freiem Strahl
blinkt: bei Unterschreiten der Funktionsres-
erve
aus: bei Strahlunterbrechung
Elektrische Daten
Betriebsspannung U 24 ... 230 V AC/DC
B
Welligkeit
10 %
≤ 8,5 mA
Leerlaufstrom I
0
Leistungsaufnahme P 0,2 W bei 24 V DC , 1,8 W bei 230 V AC 3 VA
0
Ausgang
Schaltungsart hellschaltend
Signalausgang Relais, 1 Wechsler
Schaltspannung 230 V AC
Schaltstrom max. 2 A
Schaltfrequenz f 7 Hz
Ansprechzeit 50 ms
Umgebungsbedingungen
Umgebungstemperatur -20 ... 60 °C (-4 ... 140 °F)
Lagertemperatur -30 ... 70 °C (-22 ... 158 °F)
Mechanische Daten
Schutzart IP67
Anschluss Klemmraum
Material
Gehäuse Kunststoff ABS, schwer entflammbar
Lichtaustritt Kunststoffscheibe
Masse
ca. 200 g
Geräteschutzsicherung ≤ 2 A (träge) gemäß
Hinweis
IEC 60127-2 Sheet 1
Empfehlung: Nach Kurzschluss das Gerät auf
Funktion prüfen.
Normen- und Richtlinien-
konformität
Richtlinienkonformität Niederspannungs-Richtlinie 2006/95/EG
EMV-Richtlinie 2004/108/EG
Normenkonformität
Produktnorm EN 60947-5-2:2007
IEC 60947-5-2:2007
Zulassungen und Zertifi-
kate
CE-Konformität ja
UL-Zulassung cULus Listed
Achtung: Dieses Gerät wird als offenes
Gerät betrachtet. Es muss innerhalb eines
Gehäuses montiert werden, das gemäß UL
508 für einen angemessenen Schutz gegen
innere Brände und Personenschäden auf-
grund der Zugänglichkeit zu stromführenden
Teilen ausgelegt ist.
CCC-Zulassung Certified by China Compulsory Certification
(CCC)
65.5
26
8
ø 5.2
25.8
5.2 9.8
63
English
Security Instructions:
• Read the operating instructions before attempting
commissioning
• Installation, connection and adjustments should only be
undertaken by specialist personnel
• No safety component for protection of personnel or
EMERGENCY-STOP functions.
Technical data
General specifications
Effective detection range 0 ... 12 m
Reflector distance 0.04 ... 12 m
Threshold detection range 14 m
Reference target H85-2 reflector
Light source LED
Light type modulated visible red light , 640 nm
Diameter of the light spot approx. 35 mm at a distance of 12 m
Angle of divergence ± 1 °
Ambient light limit 90000 Lux

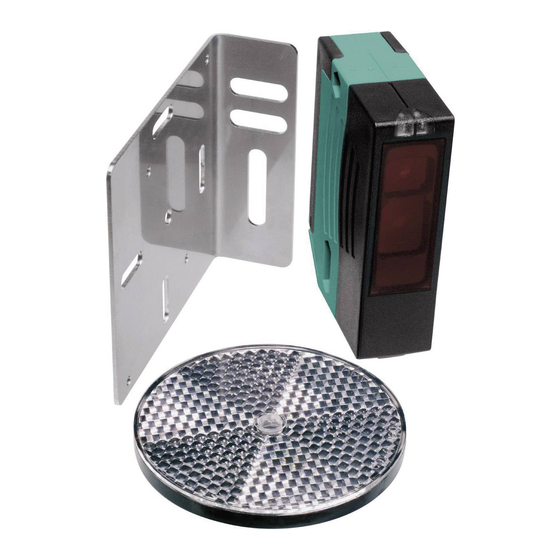

Accessories provided reflector C110-2 , Mounting bracket with
mounting materials
Functional safety related
parameters
MTTF 1460 a
d
Mission Time (T ) 20 a
M
Diagnostic Coverage (DC) 0 %
Indicators/operating
means
Function indicator LED red
illuminates: when beam is free
flashes: when level falls below function
reserve
off: when beam is interrupted
Electrical specifications
Operating voltage U 24 ... 230 V AC/DC
B
Ripple
10 %
≤ 8.5 mA
No-load supply current I
0
Power consumption P 0.2 W at 24 V DC , 1.8 W at 230 V AC 3 VA
0
Output
Switching type light on
Signal output Relay, 1 alternator
Switching voltage 230 V AC
Switching current max. 2 A
Switching frequency f 7 Hz
Response time 50 ms
Ambient conditions
Ambient temperature -20 ... 60 °C (-4 ... 140 °F)
Storage temperature -30 ... 70 °C (-22 ... 158 °F)
Mechanical specifications
Degree of protection IP67
Connection terminal compartment
Material
Housing Plastic ABS, flame resistant
Optical face Plastic pane
Mass
approx. 200 g
Safety fuse ≤ 2 A (slow-blow) according to
Note
IEC 60127-2 Sheet 1
Recommendation: after a short circuit, check
that the device is functioning correctly.
Compliance with stan-
dards and directives
Directive conformity Low Voltage Directive 2006/95/EC
EMC Directive 2004/108/EC
Standard conformity
Product standard EN 60947-5-2:2007
IEC 60947-5-2:2007
Approvals and certifica-
tes
CE conformity yes
UL approval cULus Listed
Caution: This equipment is considered as
open-type equipment. It must be mounted
within an enclosure, that is suitably designed
for protection against internal fire and perso-
nal injury resulting from accessibility to live
parts according UL 508.
CCC approval Certified by China Compulsory Certification
(CCC)
Dimensions: Anschluss:
Dimensiones: Allacciamento elettrico:
GY
C
NO
GY
NC
GY
GY C
BU
-/~
BU
OR
+/~
OR
Español
Indicación de sguridad:
• Antes de la puesta en marcha leer las indicaciones de
uso.
• La conexión, el montaje y los ajustes deben roalizarse
sólo por personal cualificado.
• No es ningún elemento de seguridad según las normas
CE que pueda utilizarse para protección de personas o
como función de paro de emergencia.
Datos técnicos
Datos generales
Distancia útil operativa 0 ... 12 m
Distancia del reflector 0,04 ... 12 m
Distancia útil límite 14 m
Objeto de referencia Reflector H85-2
Emisor de luz LED
Tipo de luz Luz alterna, roja , 640 nm
Diámetro del haz de luz aprox. 35 mm a una distancia de 12 m
Angulo de apertura ± 1 °
Límite de luz extraña 90000 Lux
Accesorios suministrados Reflector C110-2 , Abrazadera de montaje
con materiales de montaje
Datos característicos de
seguridad funcional
MTTF 1460 a
d
Duración de servicio (T ) 20 a
M
Factor de cobertura de diag- 0 %
nóstico (DC)
Elementos de indicación
y manejo
Indicación de la función LED rojo
iluminado:
con haz libre parpadea: si esta por debajo de
reserva de función
off: en interrupción del haz
Datos eléctricos
Tensión de trabajo U 24 ... 230 V CA/CC
B
Rizado 10 %
≤ 8,5 mA
Corriente en vacío I
0
Consumo de potencia P 0,2 W a 24 V CC , 1,8 W en 230 V CA 3 VA
0
Salida
Tipo de conmutación Conmutación claro
Señal de salida Relé, 1 contacto conmutado
Tensión de conmutación 230 V CA
Corriente de conmutación máx. 2 A
Frecuencia de conmutación f 7 Hz
Tiempo de respuesta 50 ms
Condiciones ambientales
Temperatura ambiente -20 ... 60 °C (-4 ... 140 °F)
Temperatura de almacenaje -30 ... 70 °C (-22 ... 158 °F)
Datos mecánicos
Grado de protección IP67
Conexión Compartimento de terminales
Material
Carcasa Plástico ABS, inflamable pesado
Salida de luz Luneta de plástico
Masa aprox. 200 g
Fusible de seguridad , ≤ 2 A (acción lenta) de
Nota
acuerdo con IEC 60127-2 hoja 1
Recomendación: comprobar el funcionami-
ento del aparato después de un cortocircuito.
Conformidad con Nor-
mas y Directivas
Conformidad con norma Directiva de baja tensión 2006/95/EC
Directiva CEM 2004/108/EC
Conformidad con estándar
Norma del producto EN 60947-5-2:2007
IEC 60947-5-2:2007
Autorizaciones y Certifi-
cados
Conformidad CE si
Autorización UL cULus Listed
Precaución: Este equipo se considera como
de tipo abierto. Debe montarse en una car-
casa con un diseño apropiado para la protec-
ción contra fuego interno y daños personales
provocados por el acceso a piezas bajo ten-
sión conforme a la norma UL 508.
Autorización CCC Certificado por China Compulsory Certifica-
tion (CCC)
Connection type:
Reflexions-Lichtschranke
Conexión: Retroreflective sensor
Sensor fotoeléctrico de barrera por reflexión
Barriera ottica a riflessione
RLK29-55/25/116-Set
Italia
Avvertenze di sicurezza
• "Prima della messa in funzione, leggere le istruzioni per
l'uso.
• "Gli interventi di collegamento, montaggio e regolazione
devono essere effettuati solo da personale specializzato.
• "Non si tratta di un componente di sicurezza conforme
alla Direttiva UE "Macchine", pertanto non è consentito il
suo utilizzo per la protezione delle persone o per la
funzione di arresto d'emergenza.
Dati tecnici
Dati generali
Distanza della portata 0 ... 12 m
Distanza del riflettore 0,04 ... 12 m
Portata limite 14 m
Oggetto di riferimento Riflettore H85-2
Trasmettitore fotoelettrico LED
Tipo di luce rosso, luce variabile , 640 nm
Diametro chiazza luce circa. 35 mm alla distanza di 12 m
Angolo di apertura ± 1 °
Limite luce estranea 90000 Lux
Accessori facenti parte della Riflettore C110-2 , Staffa e materiali di mon-
taggio
fornitura
Caratteristiche sicurezza
funzionale
MTTF 1460 a
d
Durata del'utilizzo (T ) 20 a
M
Grado di copertura della diag- 0 %
nosi (DC)
Indicatori / Elementi di
comando
Indicatore delle funzioni LED rosso
acceso: con raggio libero
lampeggiante: al di sotto della riserva funzion-
amento
spento: in caso di interruzione del raggio
Dati elettrici
Tensione di esercizio U 24 ... 230 V AC/DC
B
Ondulazione 10 %
≤ 8,5 mA
Corrente a vuoto I
0
Consumo (di potenza) P 0,2 W a 24 V DC , 1,8 W a 230 V AC 3 VA
0
Uscita
Tipo di circuito Intervento in presenza di luce
Uscita del segnale Relè, 1 contatto di commutazione
Tensione di comando 230 V AC
Corrente di comando max. 2 A
Frequenza di commutazione f 7 Hz
Tempo di reazione 50 ms
Condizioni ambientali
Temperatura ambiente -20 ... 60 °C (-4 ... 140 °F)
Temperatura di magazzinag- -30 ... 70 °C (-22 ... 158 °F)
gio
Dati meccanici
Grado di protezione IP67
Allacciamento Vano morsetti
Materiale
Involucro Materiale sintetico ABS, a bassa infiammabi-
lità
Uscita luce Disco di plastica
Massa circa. 200 g
Fusibile di protezione degli apparecchi ≤ 2 A
Indicazione
(ad azione ritardata) conforme alla norma
IEC 60127-2 Parte 1
Raccomandazione: controllare il funziona-
mento dell'apparecchio dopo il cortocircuito.
Conformità alle norme e
alle direttive
Conformità alle direttive Direttiva sulla bassa tensione 2006/95/CE
Direttiva EMC 2004/108/CE
Conformità alle norme
Norma prodotto
EN 60947-5-2:2007
IEC 60947-5-2:2007
Omologazioni e certificati
Conformità CE sì
omologazione UL cULus Listed
Attenzione: Questa apparecchiatura è classi-
ficata come apparecchiatura aperta. Deve
essere montata all'interno di una custodia in
grado di proteggere da incendi interni e di
impedire lesioni a persone per l'accesso
diretto alle parti interne in base allo standard
UL 508.
Omologazione CCC Certified by China Compulsory Certification
(CCC)
S
